Gipso kartono lubų montavimo instrukcija, patarimai, kaip montuoti pakabinamas gipskartonio lubas, mazgai, pasitaikančios klaidos.

Gipso kartono plokštė - gipso sluoksnis tarp kartono lapų.  Plačiai išpopuliarėjęs gipso kartonas - ekologiška statybinė medžiaga, o dėl prieinamos kainos ir geros kokybės yra kone pagrindinė vidaus apdailos medžiaga. Žalios plokštės skirtos drėgnoms patalpoms (buitinėms), baltos - sausoms, o raudonos yra priešgaisrinės. Pastaruoju metu ypač populiarėja universalios mėlynos plokštės, kurios puikiai tinka ir tais atvejais, kai siekiama pagerinti ar užtikrinti garso izoliaciją.

Pasiruošimas gipskartonio lubų montavimui

Prieš pradedant darbus būtina suskaičiuoti, kiek medžiagų reikės montuojant lubas. Tai priklausys nuo daugybės veiksnių. Juos įvertinę nusipirksite medžiagų tiek, kad būtų kuo mažiau likučių ir kad nereiktų važiuoti pirkti papildomai.

Montuojant gipso kartoną reikalingi šie darbo įrankiai: 2-2,5 m gulsčiukas, elektrinis grąžtas arba perforatorius, elektrinis suktuvas, plaktukas, mechaninis plokščių keltuvas (apie jį skaitykite toliau), metalo žirklės profilių pjovimui, peilis gipso plokščių pjovimui, oblius pjautinių siūlių formavimui, oblius pjautos siūlės šlifavimui.

Įvertinkite, kiek centimetrų žemiau perdangos nuleisite naujas lubas. Tarpe po perdangos plokšte gali būti įrengiami ne tik šviestuvai, bet ir inžinerinės komunikacijos (vėdinimo ortakiai, vandentiekio, elektros instaliacijos trasos ir pan.). Tokiu atveju naujų gipso kartono lubų lygis gali būti apie 20 cm žemiau perdangos. Kitais atvejais, kai lubose planuojama montuoti tik šviestuvus, gipso kartono lubas galima nuleisti apie 7 cm. Nuo nuleidimo aukščio priklausys naudojamų pakabų tipas.



Nuspręskite, kokia turės būti lubų konstrukcija atsižvelgdami į priešgaisrinės saugos reikalavimus ar pageidaujamą garso izoliaciją ir pagal tai pasirinkite reikalingo storio ir tipo plokštes. Luboms visada rekomenduojama montuoti du sluoksnius gipso kartono plokščių. Apskaičiuokite apkrovas (jų klasę), pagal jas spręsite, kokiais atstumais bus tvirtinamos pakabos ir išdėstyti laikantieji (pagrindiniai) profiliai.

Būsimas apkrovas (apkrovos klasę) apskaičiuoti galima pagal lentelę.

Pagal pasirinktą plokščių storį (x ašis), nuo įstrižainės vedama linija  į kairę (y ašis). Kairėje pusėje nurodyta apkrovos klasė.

Neturint kėlimo įrangos gipskartonio lubų montavimui gali prireikti 2-3 žmonių pagalbos - reikės prilaikyti ilgus metalinius profilius arba sunkias gipskartonio plokštes (1 m² 12,5mm Knauf plokštės sveria nuo 8,5 iki 17,5 kg, priklausomai nuo plokštės tipo).

Gipso kartono lubų konstrukcija ir medžiagos

Gipso kartonas montuojamas ant karkaso, t.y., plokštės pritvirtinamos prie metalinių profilių karkaso arba medinių tašų.

Metaliniai profiliai, skirti gipso kartonui montuoti, yra dviejų tipų. Vienas jų - perimetrinis U formos (vadinami UD profiliais). Kitas - CD profilis, naudojamas kaip laikantysis (pagrindinis) ir montavimo profilis. Jis skirtas tvirtinti konstrukciją prie lubų (laikantysis) ir plokštėms pritvirtinti  (montavimo).

1. CD profilis 2. UD profilis

Medžiagos reikalingos gipso kartono lubų montavimui: metaliniai profiliai, gipso kartono plokštės, laikančios pakabos, mūrvinės, skardvaržčiai, savisriegiai gipso kartonui.



1 - savisriegis, 2 - skardvaržtis, 3 - mūrvinė, 4 - metalinė mūrvinė.

Tiesioginio tvirtinimo detalės - tai perforuotos metalinės juostos. Jos sulenkiamos U forma. Gaunama 12,5 cm arba 20 cm ilgio kabė, per kurios vidurį prie lubų tvirtinama viena metalinė ankerinė mūrvinė (6x35). Toks būdas patvaresnis, įkalamomis ar įsukamomis plastikinėmis mūrvinėmis tvirtinti negalima. Pakabos tvirtinimui į medinius pagrindus reikėtų naudoti specialius savisriegius, kurie turi dideles galvas ir platų sriegį, pvz., Knauf FN 4,3x65.



1 - pakaba, 2- tiesioginio tvirtinimo detalė.

Pritvirtintos prie lubų tiesioginio tvirtinimo detalės laikys pagrindinius (laikančiuosius) profilius, kurie prisukami prie jų skardvaržčiais per perforacijos angas. Šie profiliai jungiami su montavimo profiliais. Toks montavimo būdas tinka norint įrengti gipso kartono lubas nuo 7,5 cm iki 16 cm atstumu žemiau juodlubių arba perdangos.

Prireikus įrengti gipso kartono lubas didesniu atstumu nuo juodlubių (18 cm ir daugiau), standartinio tiesioginio tvirtinimo detalės ilgio gali neužtekti. Nuleidžiant lubas daugiau negu 18 cm, naudojamos inkarinės spyruoklinės pakabos arba Nonius tipo pakabos, vertikaliai tvirtinamos prie juodlubių ir laikančios karkasą reikiamu atstumu nuo juodlubių. Strypai viršuje turi ąsą, per kurią pakaba metalinėmis ankerinėmis mūrvinėmis pritvirtinama prie lubų (užlenkus ąsą stačiu kampu). Iš apačios ant strypo užmaunama pakabos inkarinė jungtis per dviejų vertikalių plokštelių kiaurymes. Plokštelės išsiskečia, kiaurymių kraštai įsirėžia į strypą ir patvariai užsifiksuoja. Pakabos apačioje esantys kabliai užsikabina už CD profilio vidinių kraštų ir laiko jį.

1. Inkarinė spyruoklinė pakaba su fiksatoriumi; 2. Inkarinė CD profilių dviejų lygių jungimo detalė; 3. CD profilis.

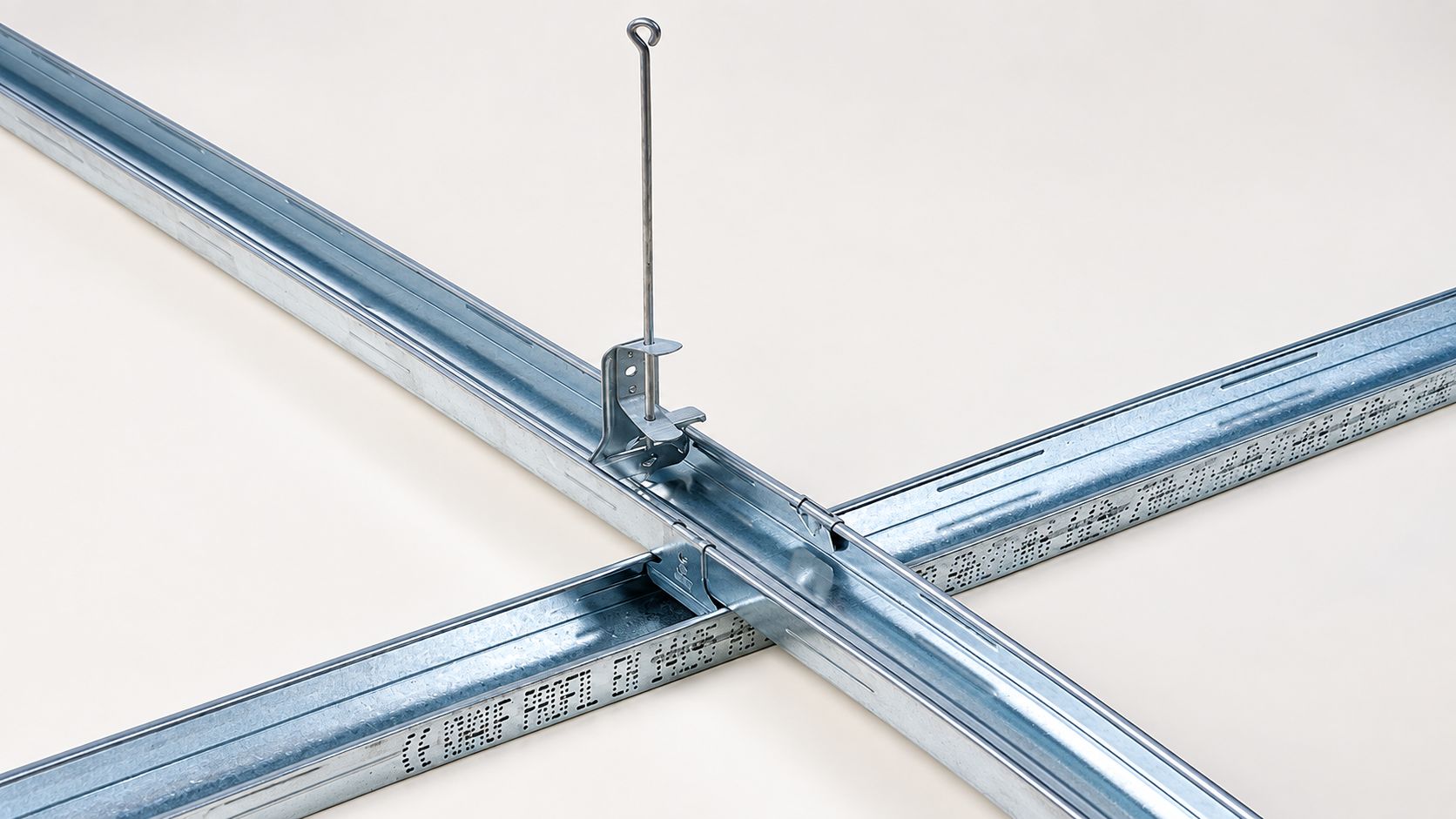

Nonius tipo pakaba naudojama, kai planuojamos didelės apkrovos, ne vieno lygio lubos ar karkasą tvirtinant nuožulniai, pvz., įrengiant mansardą. Tokiu atveju reikiamu kampu pakreiptos pakabos sparneliai pritvirtinami skardvaržčiais prie profilio.

1.Nonius pakaba; 2. Dviejų lygių susikirtimo detalė CD profiliams; 3. CD profilis.

Kryžminiam dviejų profilių sutvirtinimui naudojama kryžminė jungtis su fiksatoriumi (dviejų lygių CD profilių susikirtimo detalė). Jos kabliai užsikabina už žemiau esančio CD profilio vidinių kraštų, o pati jungtis uždedama ant viršutinio profilio, kuris laikosi ant inkarų. Montavimo profilis įstatomas į perimetrinį profilį. Lubos „vaikšto", todėl prisukti jo nereikia.

Dviejų lygių CD profilių susikirtimo detalė.

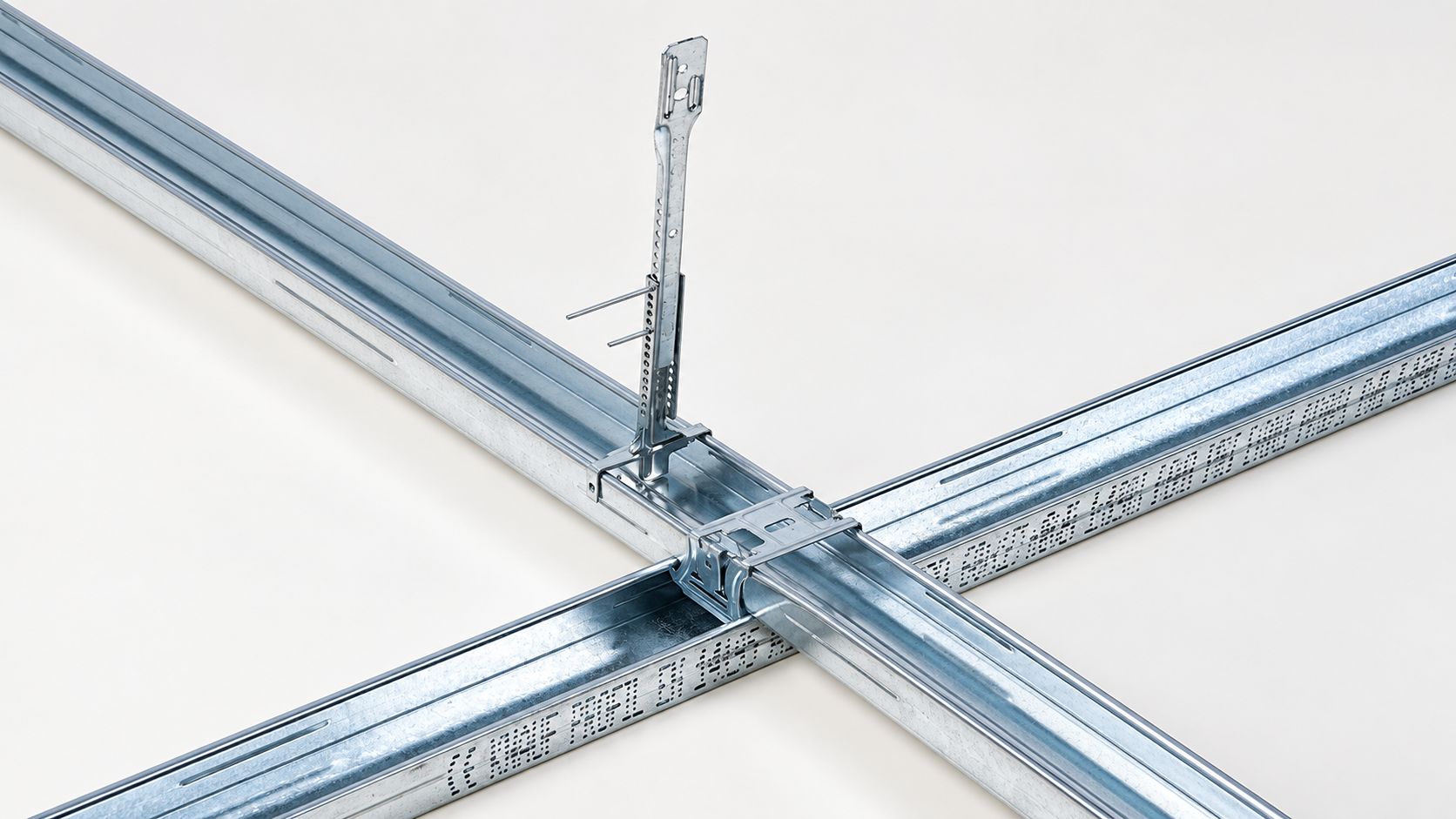

Nonius pakaba ir kryžminis profilių sutvirtinimas.

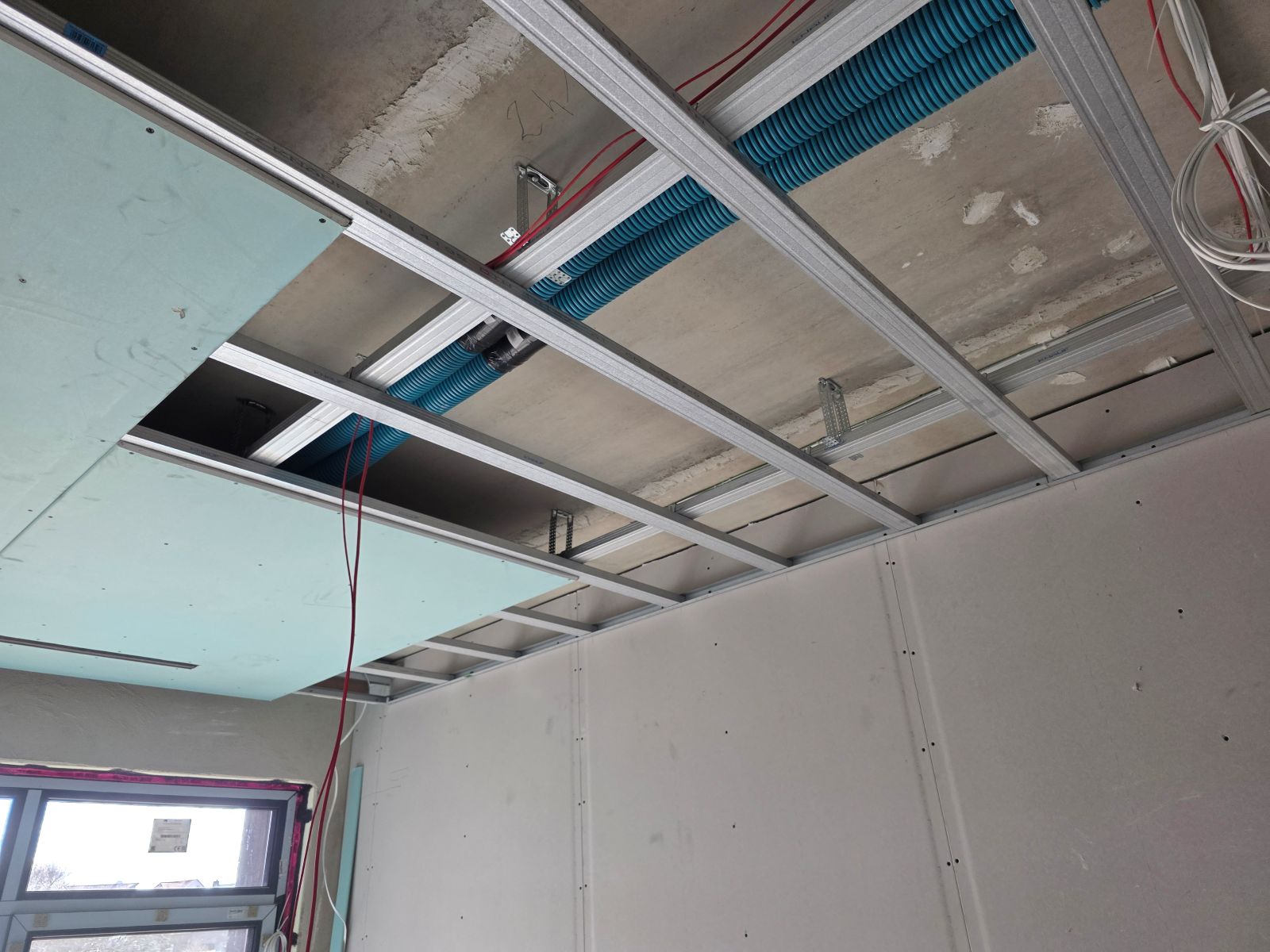

Gipskartonio lubų montavimas



Ant sienų pažymimas planuojamas montuojamų lubų aukštis. Atkerpamas reikiamos dydžio UD profilis.

Profilis kerpamas šaltuoju būdu, paprastomis arba elektrinėmis metalo žirklėmis.

Prie UD profilio nugarėlės priklijuojama skiriamoji juosta.

Mūrvinėmis horizontaliai pritvirtinami perimetriniai UD profiliai. Mūrvines patogu tvirtinti specialiu pistoletu, kurį galima išsinuomoti, pvz., UAB „Gotas". Žingsnis tarp mūrvinių - 50 cm. Jeigu pistoleto neturite, gręžtuvu pragręžiamos skylės sienoje ir profiliuose, į jas įkalamos ar įsukamos mūrvinės. Į karkasines konsrtrukcijas perimetriniai profiliai gali būti tvirtinami tinkamais savisriegiais. Perimetriniai profiliai žymi lubų lygį, tačiau neatlieka laikančiosios funkcijos.

Perimetrinis profilis tvirtinamas prie sienos planuojamų lubų lygyje.

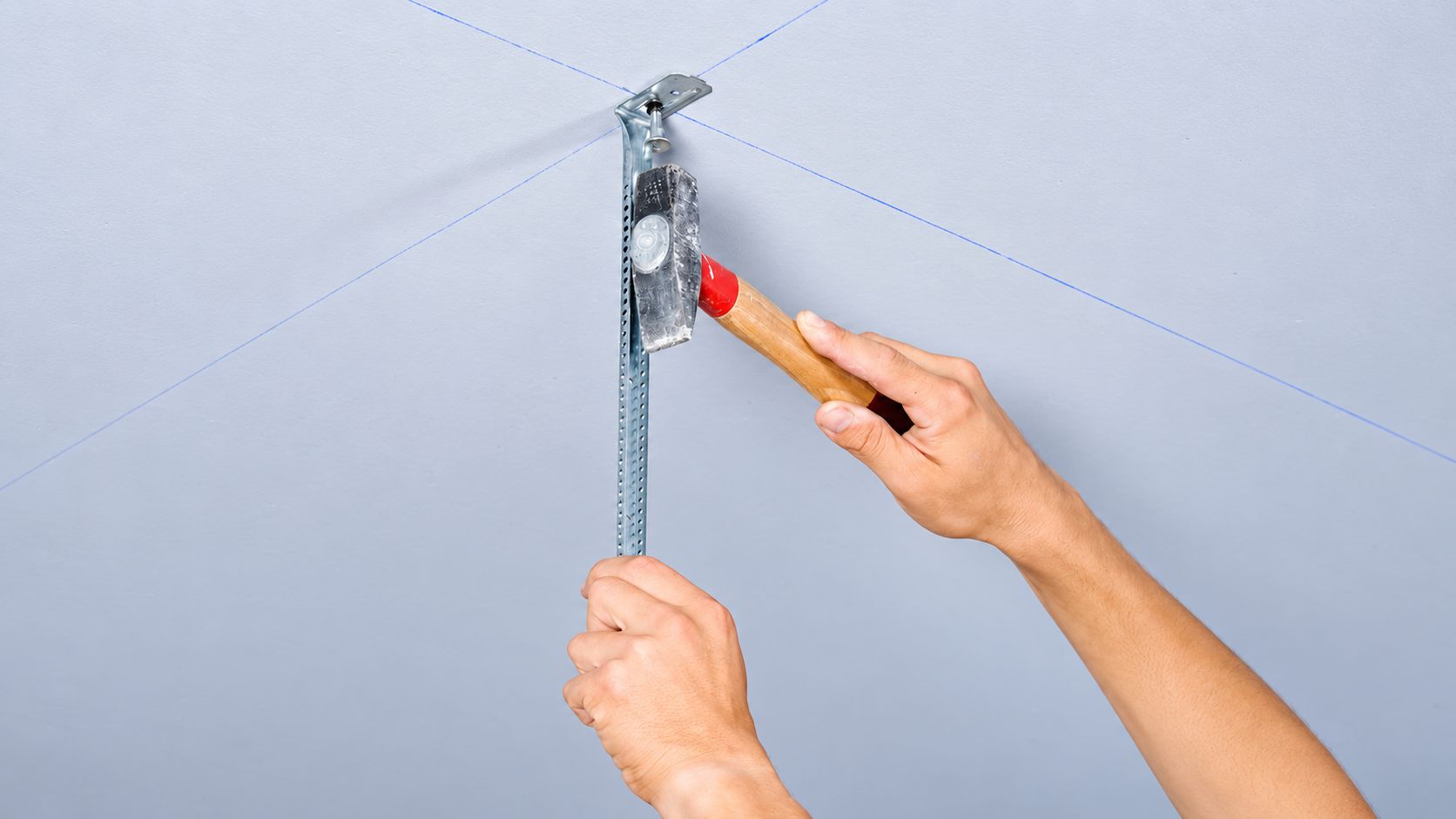

Pažymima linija, pagal kurią tvirtinsite pakabas. Metaliniais ankeriais pritvirtinkite pakabas. Betoninėms luboms naudojamas vienas 6x35 ankeris vienai pakabai.

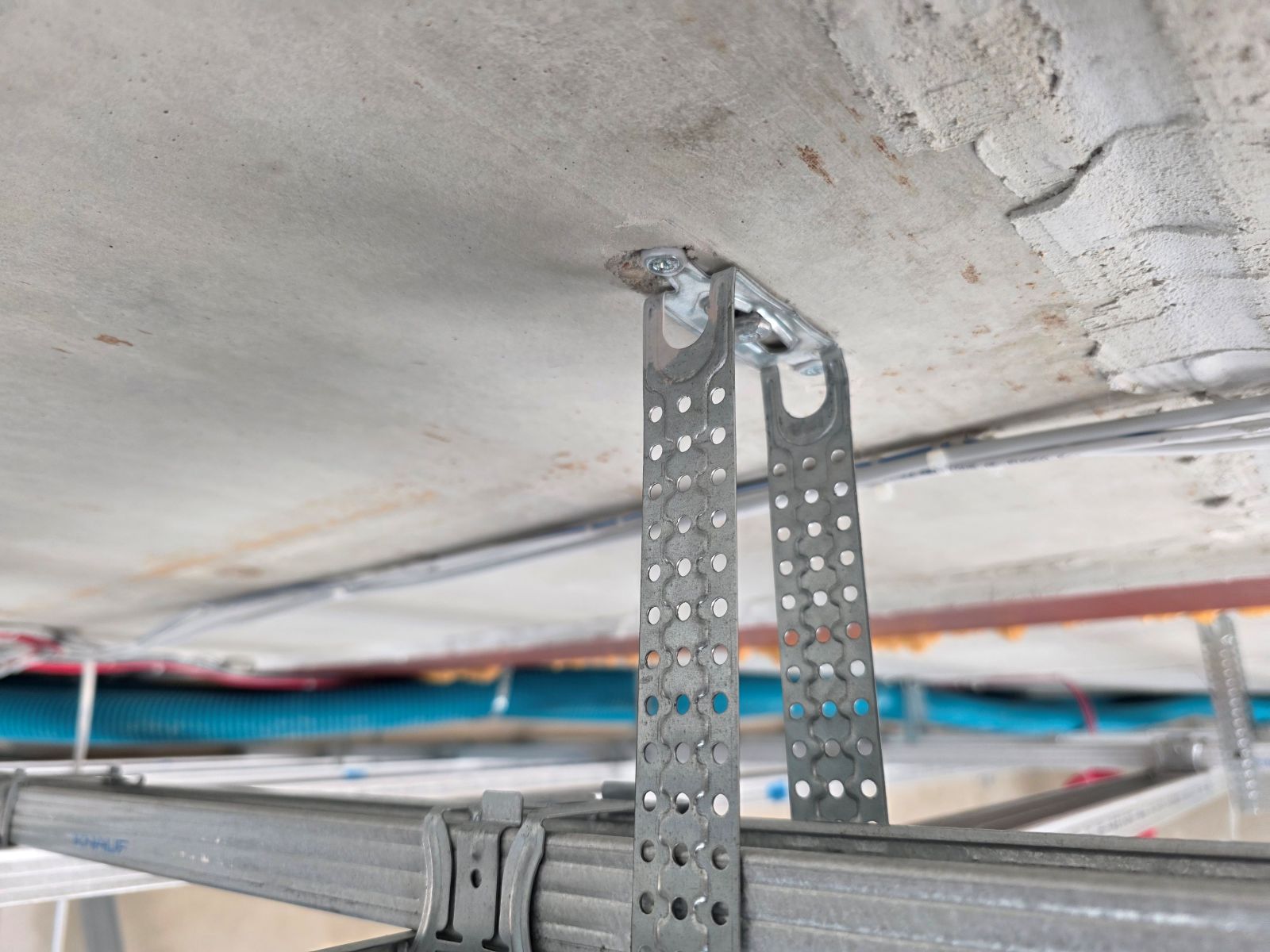

Tiesioginio tvirtinimo detalė viena mūrvine pritvirtinta prie lubų.

Nonius viršutinės dalies tvirtinimas metaline mūrvine.

Profilių ir pakabų tvirtinimo atstumai priklauso nuo apkrovos klasės.

Dviejų lygių  gipskartonio lubų karkaso montavimo schema.

Dviejų lygių karkaso atstumų tarp profilių ir pakabų lentelė.

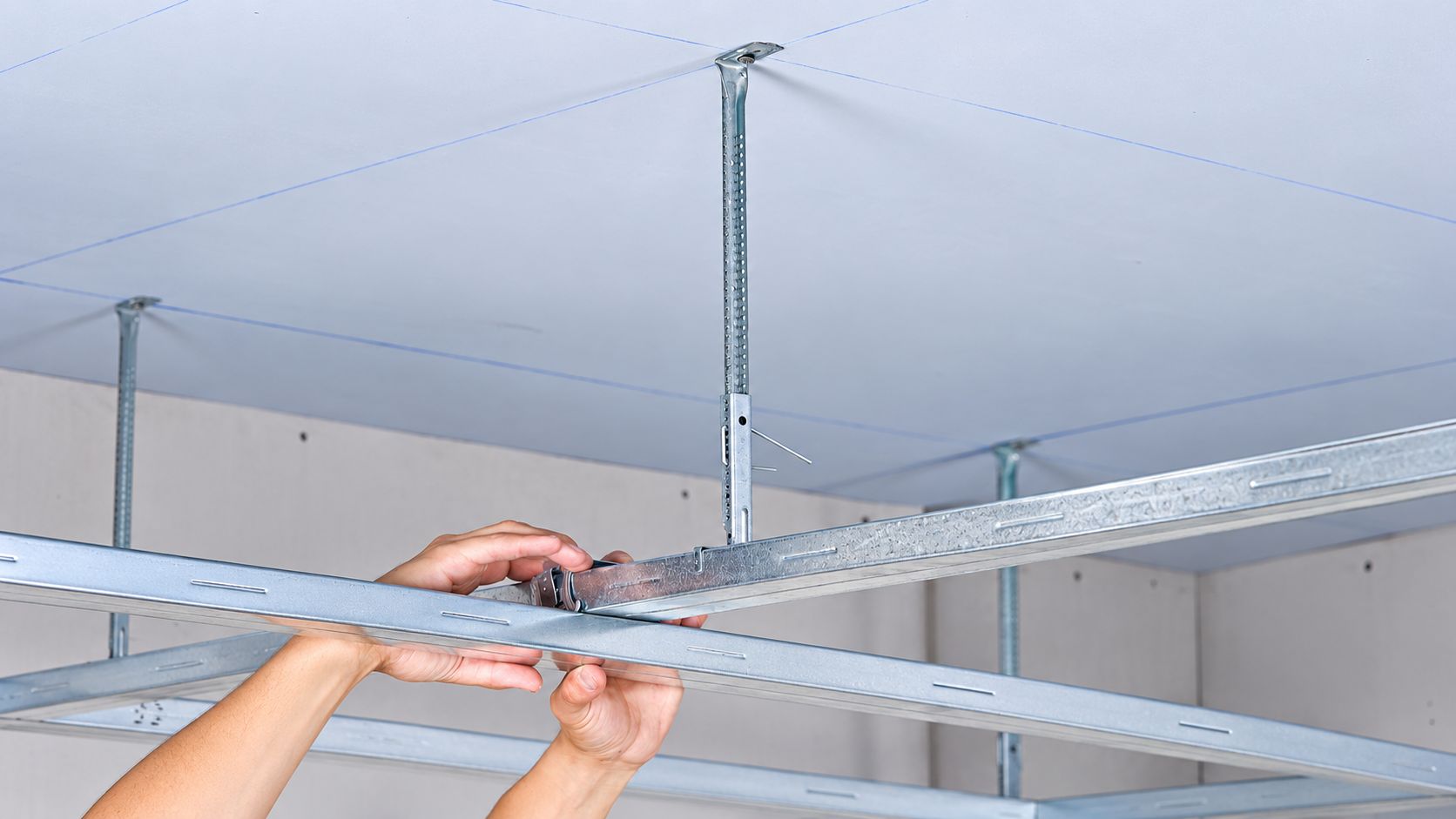

Pamatuojami ir į perimetrinius profilius sudedami laikantieji profiliai. Montavimo profiliai sukišami į perimetrinį profilį, taip pažymint reikalingą lubų nuleidimo aukštį.

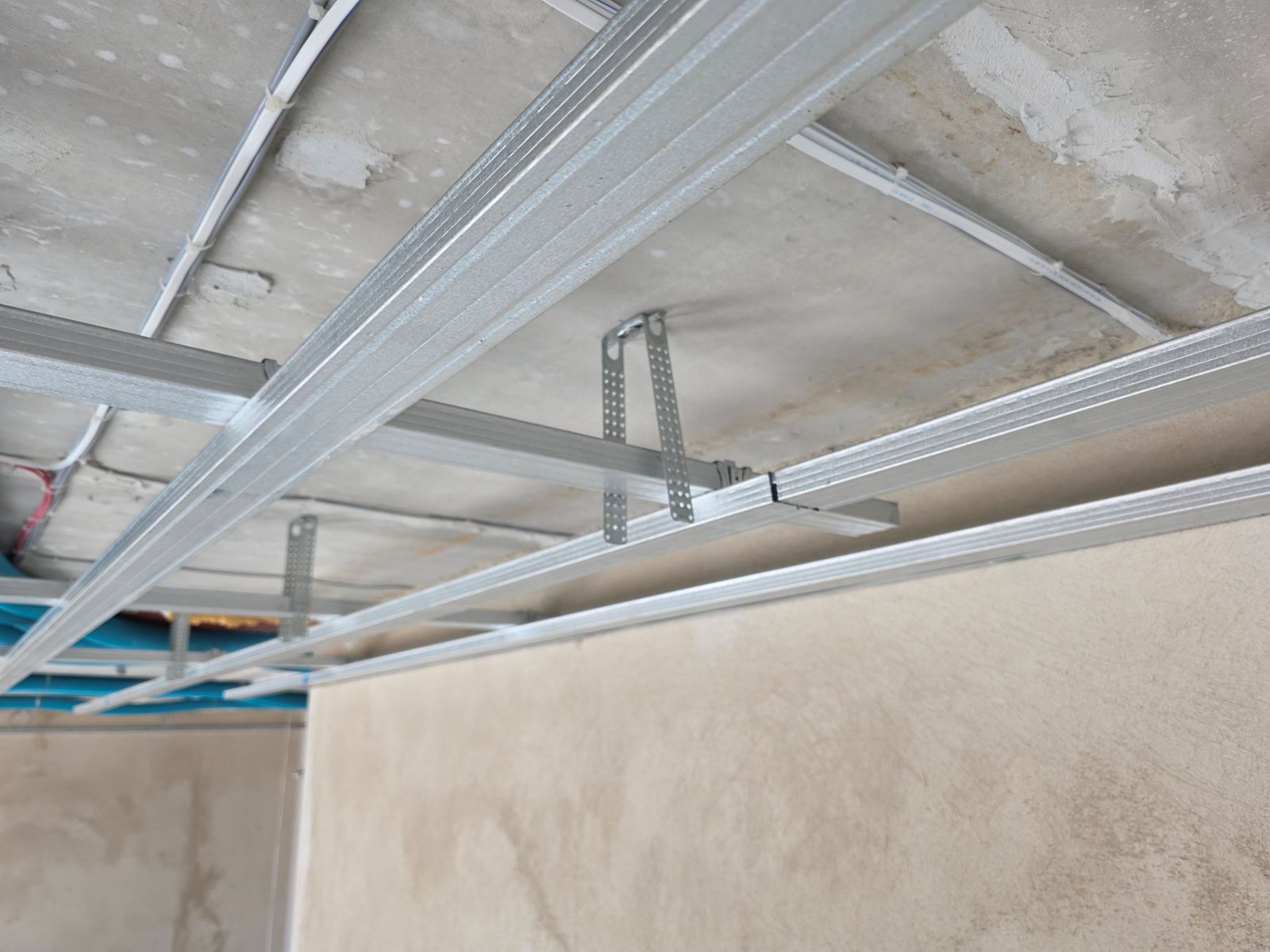

Laikantieji profiliai pritvirtinami prie pakabų. Tiesioginio tvirtinimo detalė prisukama dviem skardvaržčiais iš abiejų pusių, jei lubos lygios, arba keturiais skardvaržčiais - po du iš abiejų pusių, jei montuojamos lubos su nuolydžiu.

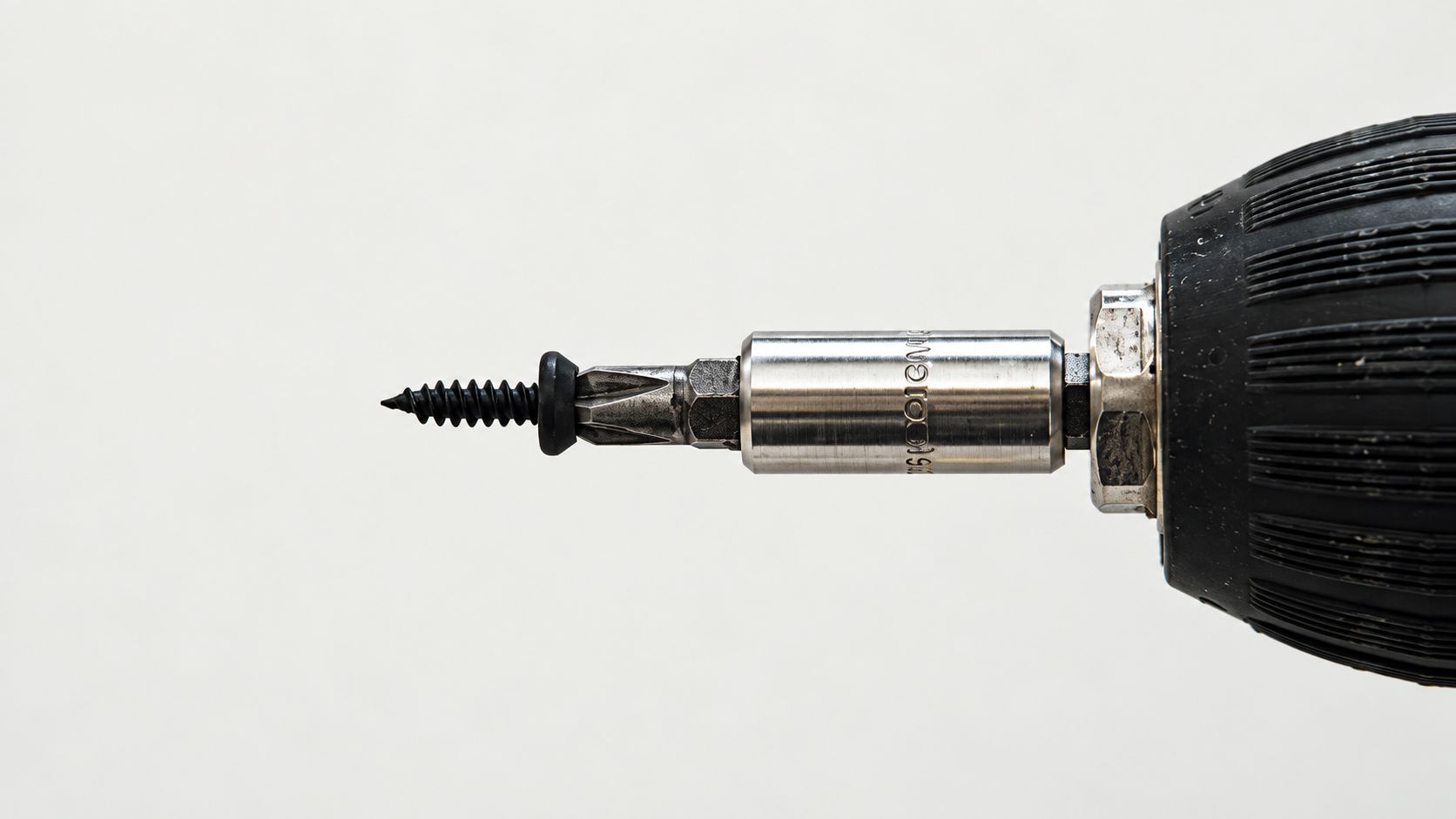

Įsukamo savisriegio/skardvaržčio tvirtą laikymąsi dirbant užtikrina vamzdelio formos magnetinis suktuvo antgalio laikiklis. Savo magnetines savybes jis perduoda kryžminiam antgaliui, skirtam savisriegiams, kurie, uždėti ant antgalio, prisitraukia prie jo ir patvariai bei tiesiai laikosi įsukimo metu. Įjungus suktuvą, savisriegio smaigalys pragręžia profilį ir prispaudžia tiesioginio tvirtinimo detalę ar Nonius tipo pakabą. Sukant į viengubą metalą naudojami savisriegiai, sukant į dvigubą - savigręžiai (turintys priekyje grąžtelį).

Magnetinis antgalių laikiklis, įstatytas į suktuvą.

Pagrindinis ir montavimo profilis sujungiami kryžmine jungtimi. Ji uždedama ant pagrindinio profilio, pakreipiama, kad inkarų viena pusė įsistatytų į vieną montavimo profilio pusę, įstačius įspaudžiama į kitą profilio pusę.

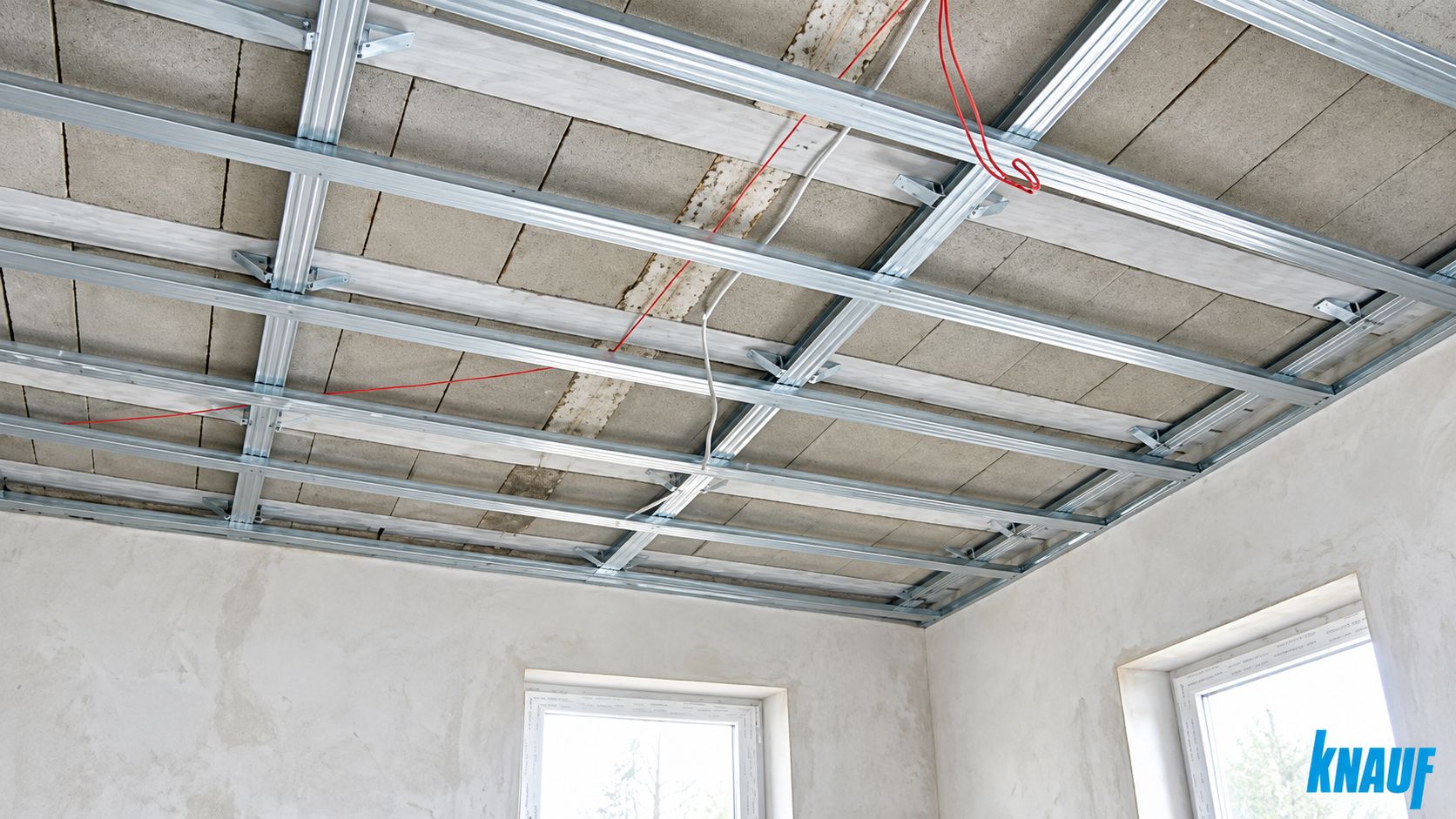

Montavimo profiliai įstatomi statmenai į perimetrinį profilį. Pritvirtinami laikantieji profiliai ir sujungiami su montavimo profiliu.

Inkarinės pakabos montuojamos kitaip. Montuojant strypines pakabas inkaras pasukamas lygiagrečiai profiliui, įstatomas į profilį, paspaudžiamas žemyn, pasukamas statmenai profiliui ir atleidus užsifiksuoja. Nonius pakabos apatinė dalis guldoma horizontaliai, keliama vertikaliai ji įsistato į profilį ir užsifiksuoja.

Karkaso su Nonius pakabomis schema ir  profilių bei pakabų atstumai.

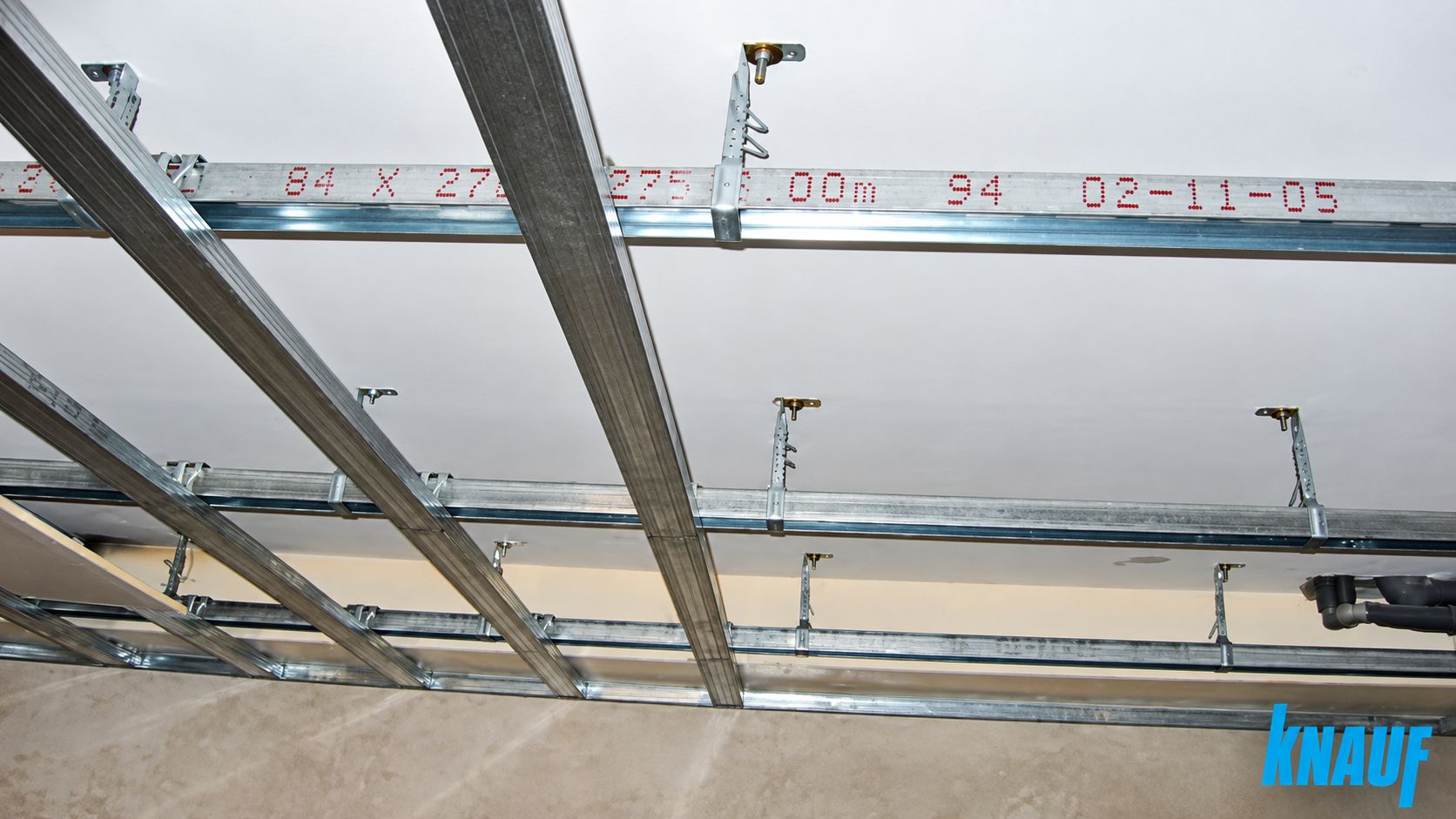

Kai planuojami ilgi tarpatramiai, vietoje pagrindinių CD profilių naudojami 2 mm skardos storio UA profiliai. Jiems montuoti naudojamos specialios detalės.

Atstumas tarp lygiagrečių montavimo profilių turi siekti maksimaliai 50 cm (kai gipso kartono plokštės montuojamos skersine kryptimi). Jei pasirenkama lygiagreti plokščių montavimo kryptis, tai atstumas tarp profilių turi siekti 40 cm. Reikia atsižvelgti į tai, kad profilių metalas gali būti skirtingo storio, šie skaičiai skirti 0,6 mm storio profiliui. Montavimo profilių galai statmenai įdedami į perimetrinius profilius ant sienų, papildomai jungti nereikia. Jeigu montavimo profilio ilgio nepakanka, jį galima pailginti naudojant jungimo detalę, prie galo prijungus reikiamo ilgio kito montavimo profilio atpjovą. Baigus montuoti profilius, reikia kruopščiai patikrinti, ar karkaso konstrukcija patvari, lygi, stabili.

Atstumas tarp lygiagrečių lubų profilių turi siekti 50 cm (12,5 mm storio plokštėms).

Gipso kartono plokščių tvirtinimas



Liko tik „apsiūti" karkasą gipso kartonu. Kaip pakelti gipso kartono plokštes prie lubų karkaso? Samdyti du pagalbininkus? Lipti prie lubų su plokštėmis rankose pastoliais, stelažais, kopėčiomis? Viską nesunkiai galima atlikti ir vienam, išsinuomojus mechaninį plokščių keltuvą. Nedidelį trikojį ratuotą keltuvą nesunkiai galima perstumti iš vienos patalpos vietos į kitą. Gipso kartono plokštė gulsčiai dedama ant reguliuojamo keltuvo laikiklio, o keltuvo viršutinė dalis su plokšte kyla prie karkaso, sukant kėlimo ratą. Kai keltuvas glaudžiai prispaus plokštę prie lubų karkaso, galima pradėti tvirtinti ją prie profilių.

Plokščių keltuvas ir keltuvo prie lubų prispausta plokštė, kurią patogu tvirtinti viena ranka.

Dažniausiai gipso kartono plokštės dedamos skersai profilių. Viena iš geriausių schemų pateikta žemiau esančiame brėžinyje. Sudėjus tokia seka, paviršius bus patvaresnis ir bus mažiau nereikalingų nuopjovų, taigi sutaupysite medžiagų.

Lubų montavimo schema. Antras gipso kartono plokščių sluoksnis turėtų būti dedamas taip, kad siūlės nesutaptų.

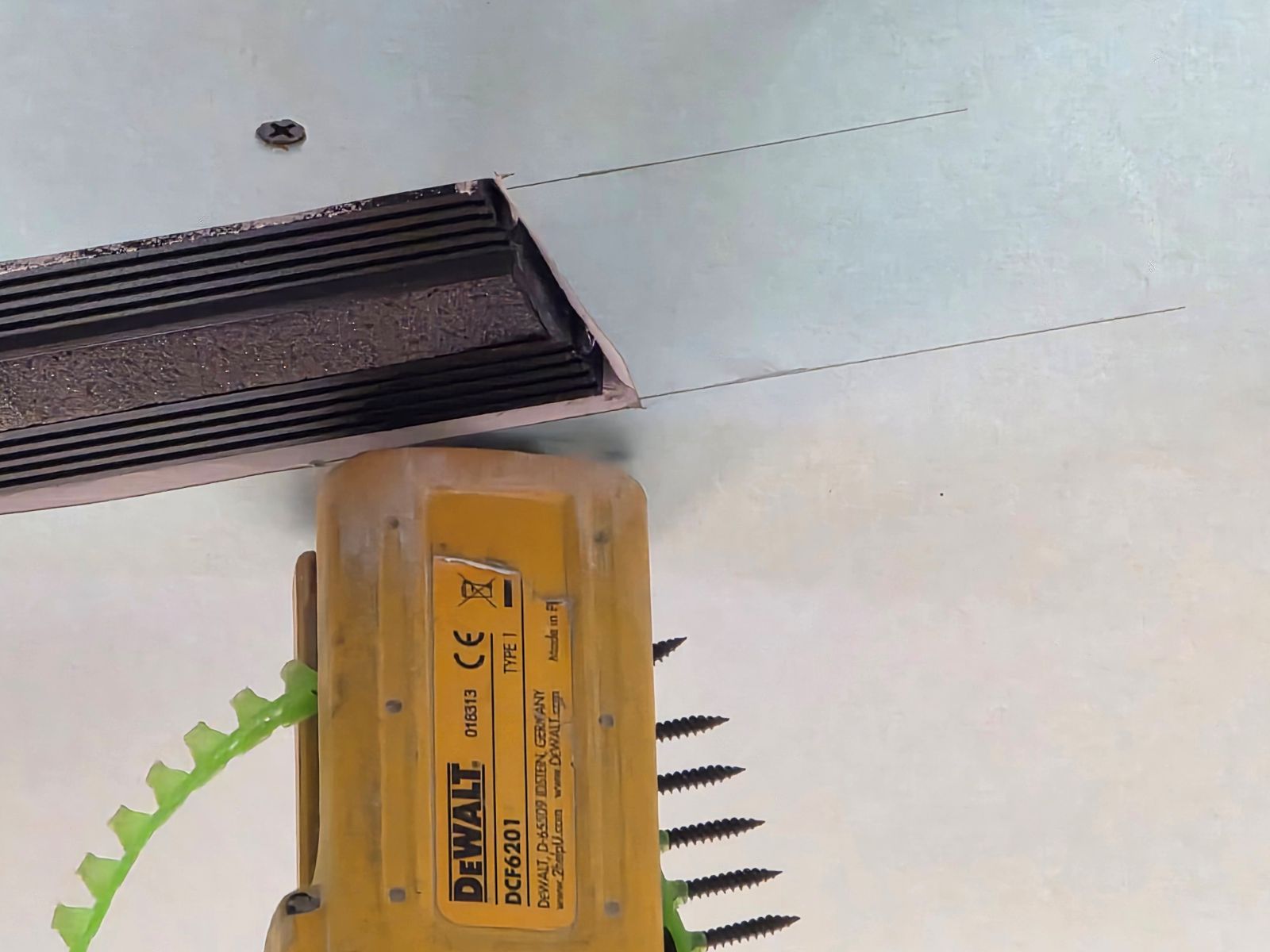

Gipso kartono plokštės pritvirtinamos prie montavimo profilių savisriegiais 17 cm atstumais vienas nuo kito. Ant elektrinio suktuvo magnetinio antgalio uždedamas savisriegis, jo smaigalys pragręžia gipso kartoną ir profilį, patikimai juos sujungia. Patvariai galima įsukti ir magnetiniu antgalių laikikliu, bet, kadangi gipso kartonas ne tokia kieta medžiaga kaip metalas, tiks ir paprastas suktuvo antgalis. Plokštės storis - nuo 12,5 mm, todėl savisriegis, įsuktas į gipso medžiagą ir pragręžęs metalinį profilį, laikysis tvirtai. Savisriegio galvutė turi būti įsukta apie milimetrą giliau plokštės paviršiaus, tačiau neturi prakirsti plokštės kartono.

Montuojamų plokščių kraštai turi tvirtai priglusti prie greta esančių plokščių kraštų, o galiniai plokščių kraštai (siūlės) turėtų būti nusklembti 22,5 laipsnių kampu su specialiu obliuku. Tai reikalinga tam, kad glaistant siūles glaisto sukibimo plotas būtų didesnis. Beje, prieš glaistymą tokias siūles privalu gruntuoti Knauf Tiefengrund giluminiu gruntu.

Gipso kartono tvirtinimas prie karkaso.

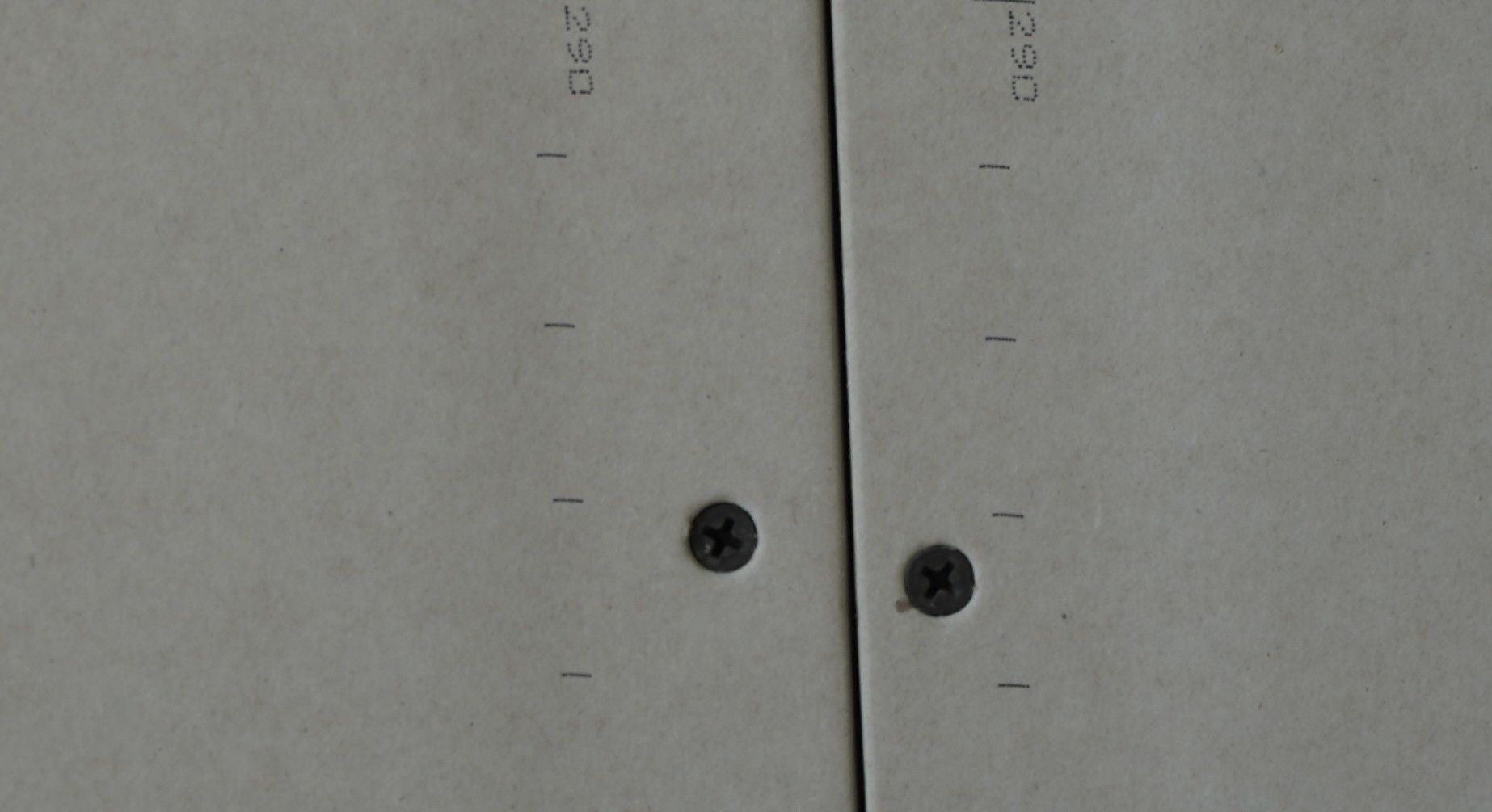

Savisriegio galvutė turi būti per 1 mm įgilinta į plokštės paviršių.



Pritvirtintos lubų plokštės.

Lubų jungtis su siena

Dėl gipso kartono deformacijų arba „vaikščiojimo", reikia palikti tarpą tarp plokštės ir sienos. Standartiniu atveju kraštas nusklembiamas 22,5 laipsnių kampu, plokštė atremiama į prie sienos anksčiau paklijuotą slydimo juostą, pvz., Knauf TrennFix ir nusklembtas griovelis užtaisomas glaistu Knauf Uniflott.

Slydimo deformacinė jungtis su siena.

Gipso kartono plokštės kraštas gali būti ir su matoma siūle, vadinama "šešėline". Tokiu atveju plokštė apdailinama kraštų apsaugos profiliu ("pusiniu" kampu).

Šėšėlinė deformacinė jungtis su siena.

Prieš glaistant ir dažant visos nuopjovos, atviras gipsas, dulkėtas paviršius turėtų būti gruntuojami. Tarpai tarp plokščių nusklembiami 2/3 gylio, 22,5 laipsnių kampu. 12,5 mm plokštei atstumas nuo krašto tokiu atveju turėtų būti apie 4 mm. Griovelis būtinai gruntuojamas, užpildomas glaistu, luboms rekomenduojamas Knauf Uniflott glaistas. Į glaisto sluoksnį įplukdoma popierinė siūlių armavimo juosta. Glaistas išlyginamas, jam išdžiūvus gruntuojama ir dažoma. Lipdomos juostelės ("tinklelio") naudoti nerekomenduojama.

Kad lubose neatsirastų įtrūkių

Glaistykite praėjus porai parų nuo montavimo, gipso kartonas turi prisitaikyti prie patalpos viršuje esančios temperatūros ir drėgmės.

Gipso kartonas yra į aplinką reaguojanti medžiaga, todėl svarbu įrengti deformacines siūles. Deformacines siūles būtina įrengti kas 10 m lubų kraštinės ilgio.  Nuolaidžiose lubose atstumas tarp deformacinių siūlių gali būti ir mažesnis nei 10 metrų. Deformacines siūles gali tekti įrengti ir tais atvejais, kai lubų geometrija yra sudėtinga, pvz., įrengiamos lubos, kurių forma panaši į L, U raides. Vienas iš dažniausių tokių pavyzdžių, kai iš kambario lubos pereina į koridorių ar kitą siaurą patalpą. Tokiais atvejais tokį perėjimą geriau atskirti deformacine siūle. Jei kambaryje yra kolonų, ties jomis turi būti daromos deformacinės siūlės atskiriančios lubų plokštes nuo kolonos.

Prie perimetrinio profilio gipso kartonas neprisukamas, jei nėra tokio priešgaisrinės saugos reikalavimo.

Deformacinės siūlės dviejų sluoksnių gipso apkaloje.

Rekomenduojamos deformacinių siūlių schemos įvairios konfigūracijos lubose.

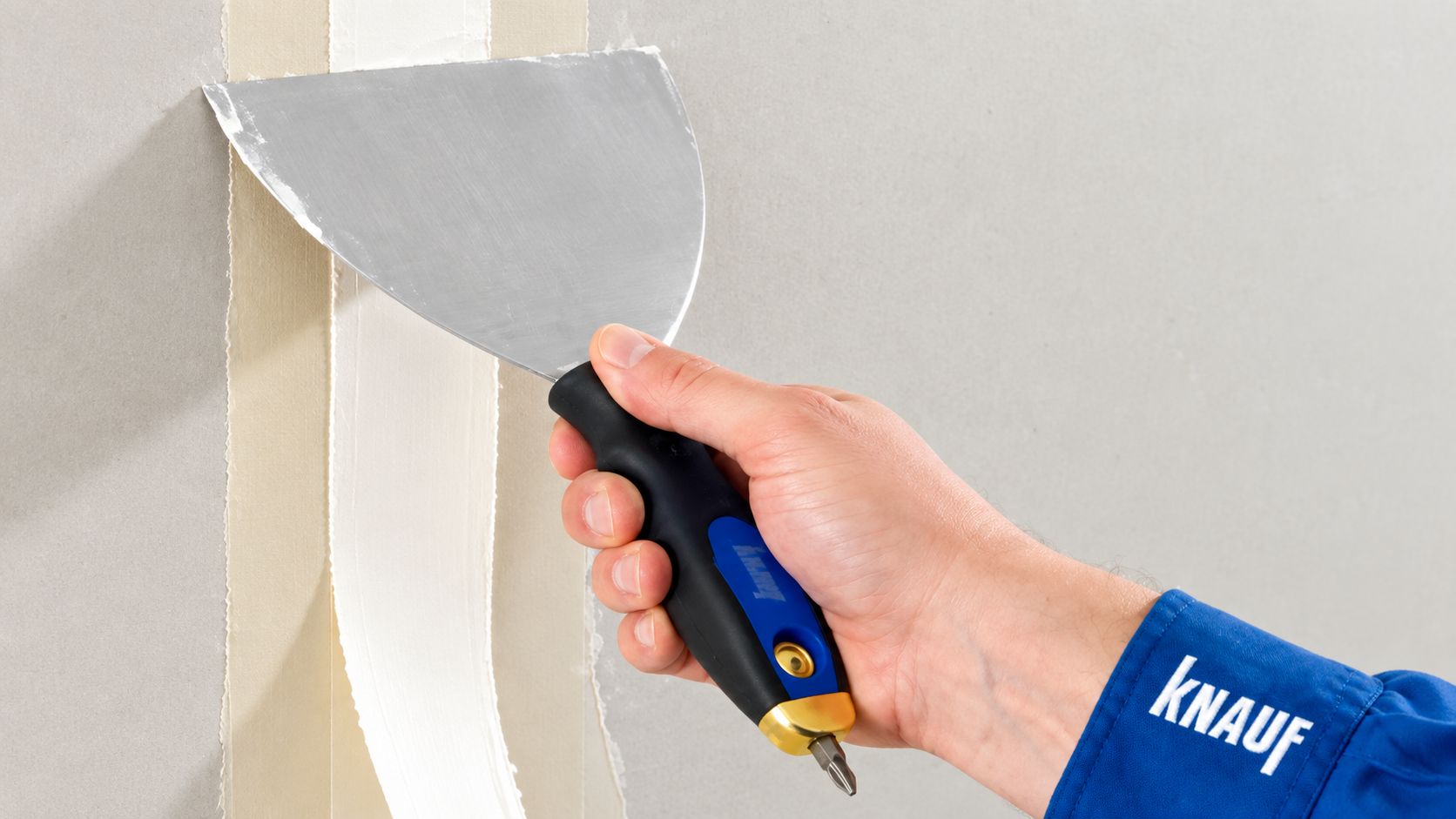

Plokščių siūlės užtaisomas Knauf Uniflott glaistu, galutiniuose sluoksniuose siūlės papildomai armuojamos popierinė Kurt siūlių armavimo juosta.

Plokštės drėgnoms patalpoms



Pagal drėgmės lygį vonios ar dušo kambaryje, baseino patalpoje ar SPA zonoje, reikia pasirinkti lubinių plokščių tipą. Nepastovios drėgmės patalpose, pvz.,gyvenamųjų namų vonios kambaryje tinka žalios Knauf Green plokštės. Jos yra impregnuotos, nesunkios - 12,5 mm storio 1 kv. m plokštės sveria 8,5 kg. Kai papildomai atsiranda poreikis geresnei garso izoliacijai ar gaisrinei saugai, galima naudoti masyvesnes universalias gipskartonio plokštes Knauf Blue.

Šios plokštės montuojamos ant metalinio arba medinio karkaso taip pat, kaip ir kitos gipso kartono plokštės,  jas galima glaistyti, dažyti, klijuoti ant jų plyteles.

Pastovaus drėgmės poveikio patalpose, pvz., dušuose prie rūbinių, baseinuose, pirtyse, SPA zonų erdvėse rekomenduojama naudoti cementines  Knauf Aquapanel Cement Board SkyLite arba Knauf Aquapanel Cement Board Indoor plokštes. Šių  plokščių branduolys yra iš portlandcemenčio, iš abiejų pusių armuoto stiklo pluošto tinkleliu. Plokštės visiškai atsparios vandens poveikiui, drėgmei ir pelėsiui.

Cementinė Knauf Aquapanel Cement Board SkyLite plokštė ir antikoroziniai profiliai.

Nepaisant didelio atsparumo drėgmei Cement Board SkyLite plokščių storis siekia tik 8 mm - tai lengviausios cementinės plokštės, 1 kv. m svoris - apie 10,5 kg. Dėl to plokštes ne tik lengva montuoti ant lubų, tačiau taip pat dėl lankstumo galima įgyvendinti išskirtines lubų idėjas, plokštes galima lenktiiki 1 m lenkimo spinduliu.

Įrengiant lubas šlapiose patalpose, cementines plokštes reikia montuoti ant antikorozinių profilių, t.y., naudoti antikorozinius profilius, tokius pat savisriegius, pakabas ir kitas detales. Kad lubos iš Knauf Aquapanel Cement Board SkyLite būtų nepriekaištingos kokybės ir išvaizdos, jas įrengiant būtina naudoti gamintojo rekomenduojamą ne tik montavimo, bet ir apdailos sistemą: Aquapanel® Fugenband siūlių armavimo juostą, Aquapanel® Grundierung gruntą, Aquapanel® SkyLiteGewebe viso paviršiaus armavimo tinklą,  Aquapanel® SkyLiteFugen- und Flächenspachtel siūlių ir paviršiaus glaistą, Aquapanel® Q4 Finish galutinį glaistą.

Montuojant tarp plokščių paliekamos 3-4 mm storio siūlės.

Prie Aquapanel® lubų galima tvirtinti šviestuvus, kitus elementus, bet jų svoris neturi viršyti 6 kg apkrovos mūrvinei, plokštės tarpatramiui arba 12 kg/kv.m.

Cementinių lubų apdaila galima įvairaus lygio, koks reikalingas pagal projektą - nuo tinku glaistytų vienu sluoksniu glaisto iki paruoštų dažyti matiniu ar blizgiu paviršiumi, suformuotų suAquapanel® SkyLiteFugen- und Flächenspachtel ir Aquapanel® Q4 Finish glaistais.

Drėgnose patalpose, kurioms keliami aukšti priešgaisriniai reikalavimai, rekomenduojamos cementinės plokštės Aquapanel® Cement Board Indoor (storis 12,5 mm). Atsparios vandeniui Cement Board Indoor plokštės atitinka aukščiausią A1 statybinių medžiagų degumo klasę.

Lubos iš Aquapanel® SkyLite bei Aquapanel® Cement Board Indoor iš esmės montuojamos kaip ir gipso kartono plokštės, išskyrus tai, kad jų montavimui reikalingi antikoroziniai profiliai ir tvirtinimo elementai. Jie parenkami pagal patalpos koroziškumo klasę.

Antikoroziniai profiliai ir tvirtinimo elementai.

Laikantis gamintojo rekomendacijų, rezultatas bus puikus ir ilgaamžis, o jei iškils klausimų dėl gipso kartono plokščių montavimo - kreipkitės į  Knauf infocentrą  tel. 8 5 213 2222. Mes padėsime!
