Nuo iš gretimo kambario vos girdimos kalbos iki visiškai nesigirdinčios garsios muzikos - tokios galimos garso izoliacijos ribos su specialiomis Knauf pertvarų plokštėmis bei mineralinės vatos užpildais.

Garso izoliacija ir akustika

Labai dažnai vartotojai painioja dvi sąvokas: garso izoliaciją ir akustiką, kitaip tariant garso sugertį. Tai skirtingi dalykai, skirtingi ir jų sprendimai.

Tad kas gi yra garso izoliacija? Tai garso sklidimas per sienas, grindis, lubas ir kitas atitvaras, kuris sukelia šiose konstrukcijose virpesius persiduodančius į vidų iš lauko arba iš vidaus į kitas patalpas. Per konstrukcijas perėjusio garso intensyvumas sumažėja. Perdavimo nuostoliai ir yra garso izoliacijos rodiklis. Jis  žymimas R, o matuojamas decibelais - dB. Kuo didesni garso perdavimo nuostoliai, tuo geresnė atitvaros garso izoliacija. Taip pat žinotina, kad garso sklidimas būna dviejų rūšių - sklindantis oru ir smūginis. Jų izoliacija šiek tiek skiriasi.

Patalpos akustika arba garso sugertis apibūdina, kaip garsas sklaidosi toje pačioje patalpoje, kurioje jis yra. Jeigu patalpos paviršiai nesugeria garsų, jie atšoka nuo paviršių. Ir tai vyksta, kol garsai nusilpsta. Kitaip tariant, tai aido efektas.  Jei paviršiai padengti garsą sugeriančia medžiaga, nuo paviršių atspindėtų garsų intensyvumas sumažėja greitai  ir žmonės esantys patalpoje girdi ne aido atsikartojimus, o normalų garsą. Patalpoje taip pat sumažėja bendrasis garso lygis.

Pagal garso šaltinio vietą yra skiriamas išorės ir vidaus triukšmas. Šį kartą kalbėsime apie atskirų to paties pastato patalpų garsinę izoliaciją viena nuo kitos - t.y. vidaus pertvarų garso izoliaciją.

Kaip pagerinti vidaus pertvarų garso izoliaciją

Triukšmo lygis pastatuose kontroliuojamas dviem būdais: projektuojant konstrukcijas, per kurias einantis garsas nuslopsta - patiriami dideli garso perdavimo nuostoliai ir konstrukcijoms parenkant specialias medžiagas, kurios papildomai sugeria (absorbuoja) garsą.

Šiam tikslui (garso absorbcijai) gali būti naudojamos specialios, puikiai garsą absorbuojančios, perforuotos gipskartonio plokštės Knauf Cleaneo. Tokie sprendimai būtini tose patalpose, kuriose labai svarbi sklindančio garso kokybė, t.y. koncertų, konferencijų salėse, mokymo įstaigose, biurų patalpose, visuomeninių pastatų koridoriuose ir pan.

Geriausiai garsą izoliuojantys gaminiai

Montuojant vidines pertvaras iš gerai garsą izoliuojančių Knauf White, Knauf Blue ar Knauf Silentboard gipskartonio plokščių su Knauf Insulation mineralinės stiklo vatos užpildu, galima išgauti pertvarų garso izoliacijos rodiklį (R'w) nuo 41 iki 74 dB. Kuo didesnė R'w reikšmė, tuo geresnė garso izoliacija. Tad 41-74 dB izoliacijos ribos apima diapazoną nuo normalaus garsumo kalbos iki garsios muzikos.

Patalpų, kuriose nereikalinga ypač gera garso izoliacija, pertvaroms pakanka  vienasluoksnės gipskartonio sienos. Tačiau padvigubinus konstrukcijos apkalos masę, pvz., papildomai sumontuojant iš abiejų pusių po antrą gipskartonio plokštės sluoksnį, garso izoliacijos pagerėjimas gali siekti net 3-9 dB, o tai yra pakankamai gerai jaučiamas skirtumas.

Garso izoliacijos padidinimas

Knauf White (A/GKB) plokštė  puikiai tinka konstrukcijoms, kurioms nekeliami ypatingi garso izoliacijos reikalavimai. Plokštės struktūra - gipso branduolys su kartono paviršiumi. Garsą konstrukcijoje padeda izoliuoti stiklo vatos sluoksnis.

Naudojama ant lubų, sienų, pastogėse ir pertvaroms vidaus patalpose montuoti.

Pavyzdžiui, pertvarų tipas W111 (vienguba plokščių apkala, profiliai 75 mm pločio) su Knauf White plokštėmis užtikrina garso izoliaciją R'w = 45 dB.

Knauf White plokštė yra  tinkamas  pasirinkimas, kai konstrukcijai nekeliama ypatingų garso izoliacijos  reikalavimų. Palankus kainos ir kokybės santykis.

Gera pertvarų garso izoliacija

Pertvarai tarp miegamojo kambario ir bendrų patalpų įrengti jau reiktų naudoti kitokią konstrukciją, kurioje gali būti naudojamos standartinės Knauf White (A/GKB) plokštės. Plokštės skirtos vidaus patalpoms, pertvaroms, luboms.

Pavyzdžiui, pertvarų tipas W112 (dviguba plokščių apkala, profiliai 75 mm pločio) su Knauf White plokštėmis užtikrina garso izoliaciją R'w = 54 dB.

W112 su Knauf White plokštėmis: dvigubai padidinus pertvaros ertmę ir įrengus storesnį mineralinės vatos sluoksnį, galima konstrukcijos garso izoliaciją pagerinti maždaug 3 dB.

Itin aukšta pertvarų garso izoliacija

Knauf Blue (DFH2IR/ GKFI) - universalios, tvirtesnės už standartines, atsparios drėgmei, padidintos garso izoliacijos bei tinkančios gaisrinei saugai plokštės. Struktūra - impregnuoto gipso branduolys su stiklo pluoštu ir mėlynos spalvos specialaus kartono paviršius. Tinka luboms, pertvaroms, esamų sienų aptaisymui triukšmingose visuomeninėse patalpose -  pvz., sporto salėse. Atlaiko smūgius ir didesnius krūvius, taip pat tinka drėgnose patalpose, ligoninėse, visose pagerintos garso izoliacijos reikalaujančiose konstrukcijose.

Šias plokštes dėl jų universalių savybių paranku naudoti ir įprastinėje gyvenamojoje statyboje, pvz. individualių namų statyboje, įrengiant konstrukcijas, kurioms keliami įvairiausi reikalavimai, t.y. tiek garso izoliaciniai, tiek gaisrinės saugos, tiek galimybė naudoti drėgnoje aplinkoje.

Pavyzdžiui, Knauf karkasinės pertvaros konstrukcija W112 iš specialių Knauf MW statramsčių (75 mm pločio) ir dviguba 12,5 mm Knauf Blue plokščių apkala gali pasiekti garso izoliacijos rodiklį R'w net iki 62 dB.

Knauf Blue plokštės ne tik pagerina konstrukcijos garso izoliacinius parametrus, bet ir suteikia papildomų savybių: atsparumą smūgiams, galimybę konstrukciją naudoti drėgnose patalpose ir gaisrinę saugą.

Itin gera pertvarų garso izoliacija

Su Knauf Silentboard plokštėmis galima tikėtis dar didesnės garso izoliacijos.

Jos puikiai izoliuoja garsą, sustabdo žemų dažnių triukšmą. Pertvaros plonos ir patogiai bei paprastai įrengiamos. Tinka tiek naujai statomoms, tiek  renovuojamoms patalpoms, be to, atitinka gaisrinės saugos reikalavimus.

Ypač paranku Knauf Silentboard plokštes naudoti remontuojant pastatus ar atliekant rekonstrukciją. Plokštės gali būti naudojamos įvairių tipų konstrukcijų garso izoliacinėms  savybėms pagerinti: esamų vidaus pertvarų (gipskartonio arba mūrinių, betoninių), atitvarų tarp butų, medinių sijų arba kitokių perdangų.

Projektuose, kuriems keliami specialūs reikalavimai, pvz., įrengiant studiją, medicininės ar  pramoninės paskirties patalpas, taip pat naudotinos Knauf Silentboard plokštės su specialiais MW profiliais.

Plokštės minkštumas lenkiant užtikrina geresnes izoliacijos charakteristikas žemųjų dažnių (iki 100 Hz) zonoje.

Naudodami standartines sistemas ir medžiagas, nepakankamai apsisaugome nuo buitinių įrenginių, gatvės, kaimynų keliamo triukšmo ir pan. Knauf Silentboard plokštės izoliuoja  garsą jau nuo 33 Hz - tai žmogaus  žemųjų dažnių girdimumo riba.

Pertvara su dviguba Knauf Silentboard plokščių apkala, kurios bendras storis tik 10 cm (dviguba apkala, 50 mm pločio profilis), sulaiko garsą iki 67 dB, o montuojant dvigubą karkasą ir Knauf Silentboard plokštes derinant su Knauf Blue plokštėmis, galima  pasiekti visišką ramybę - iki 72 dB garso izoliaciją.

Garso izoliacinės plokštės Knauf Silentboard kartu su  Knauf MW profiliais užtikrina aukščiausio lygio garso  izoliaciją. Specialūs garso bangas gesinantys profiliai leidžia pasiekti aukščiausią izoliacijos lygį.



Garso arba akustinio komforto klasės

Pagal STR 2.01.07:2003 „Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo", pastatų apsaugos nuo triukšmo kokybė yra išreiškiama penkių (A, B, C, D ir E) garso klasių (akustinio komforto) sistema. Šioms garso klasėms nustatyti yra naudojamos ore sklindančio garso izoliavimo, smūgio garso izoliavimo, aidėjimo trukmės ir aplinkos triukšmo rodiklių vertės.

A - ypač gero akustinio komforto sąlygų klasė;
B - pagerinto akustinio komforto sąlygų klasė;
C - priimtino akustinio komforto sąlygų klasė;
D - nepakankamo akustinio komforto sąlygų klasė;
E - ribinio akustinio komforto sąlygų klasė.

Naujai projektuojamų dvibučių, daugiabučių ar blokuotų gyvenamųjų pastatų, kai kurių  triukšmui jautrių negyvenamųjų pastatų vidaus aplinkos garso klasė turi būti ne žemesnė kaip C. Vienbučių gyvenamųjų pastatų garso klasė projektuojama statytojo (užsakovo) pageidavimu, tačiau ne žemesnė kaip E.

Pertvaros iš dviejų sluoksnių Knauf Blue plokščių su mineraline vata montavimas

Ant grindų ir lubų tvirtinami UW profiliai, po profiliais tepamos dvi juostos specialaus garsą izoliuojančio hermetiko Knauf Trennwandkitt. Tais atvejais, kai montuojamos konstrukcijos garso izoliacinės savybės nėra labai svarbios - galima klijuoti lipnią sandarinančią juostą Knauf Dichtungsband.

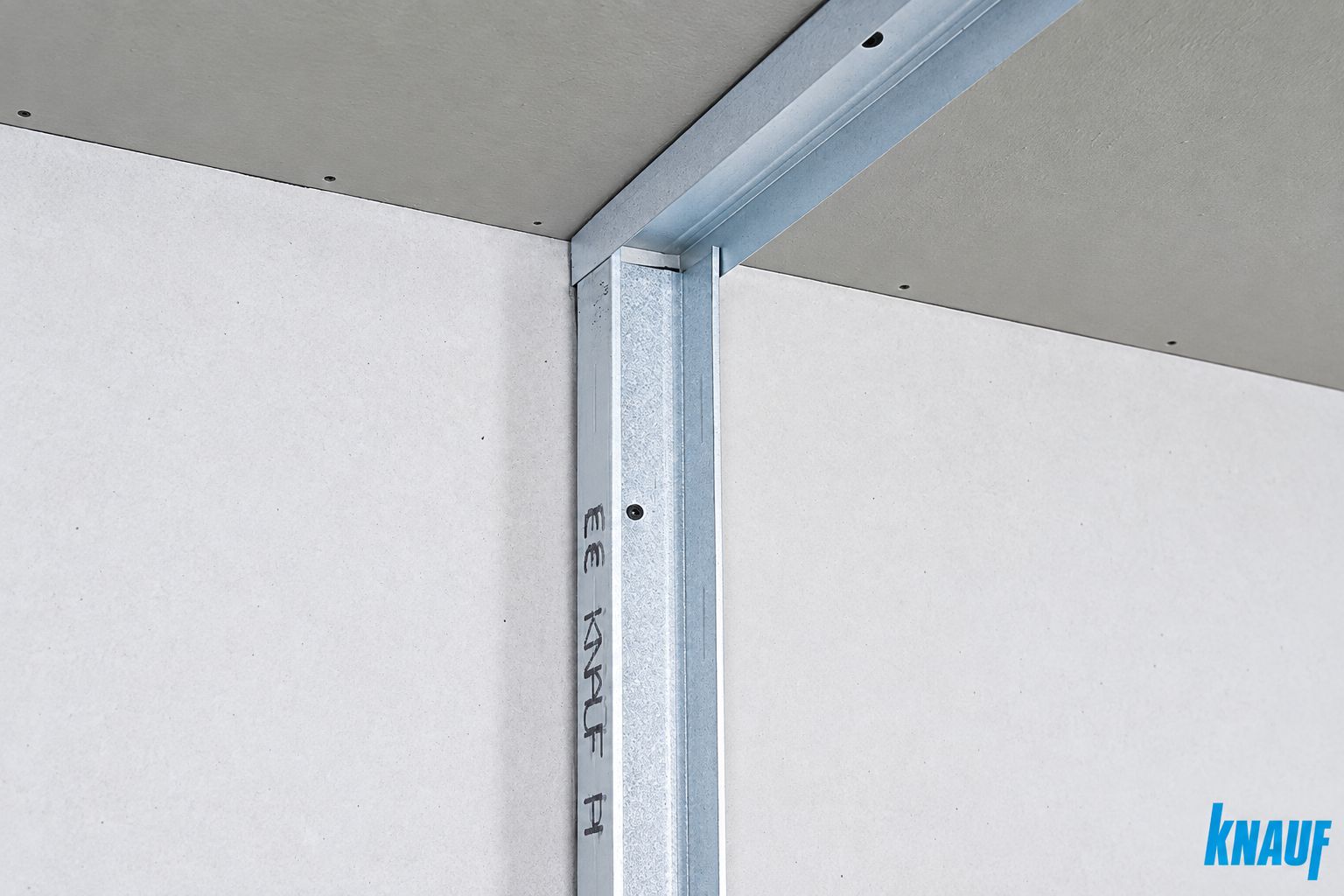

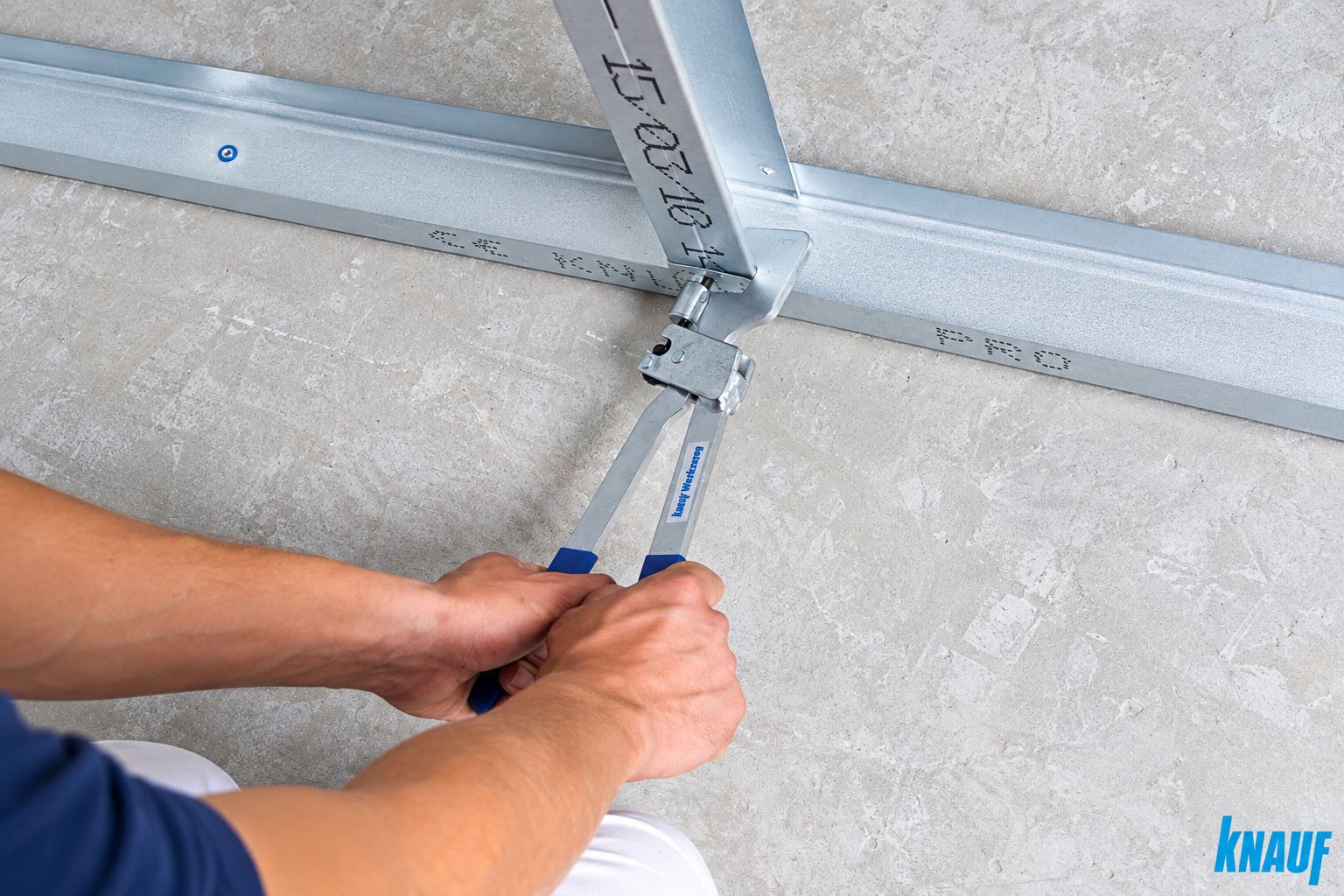

Vertikalūs CW profiliai tvirtinami kniediklio pagalba.

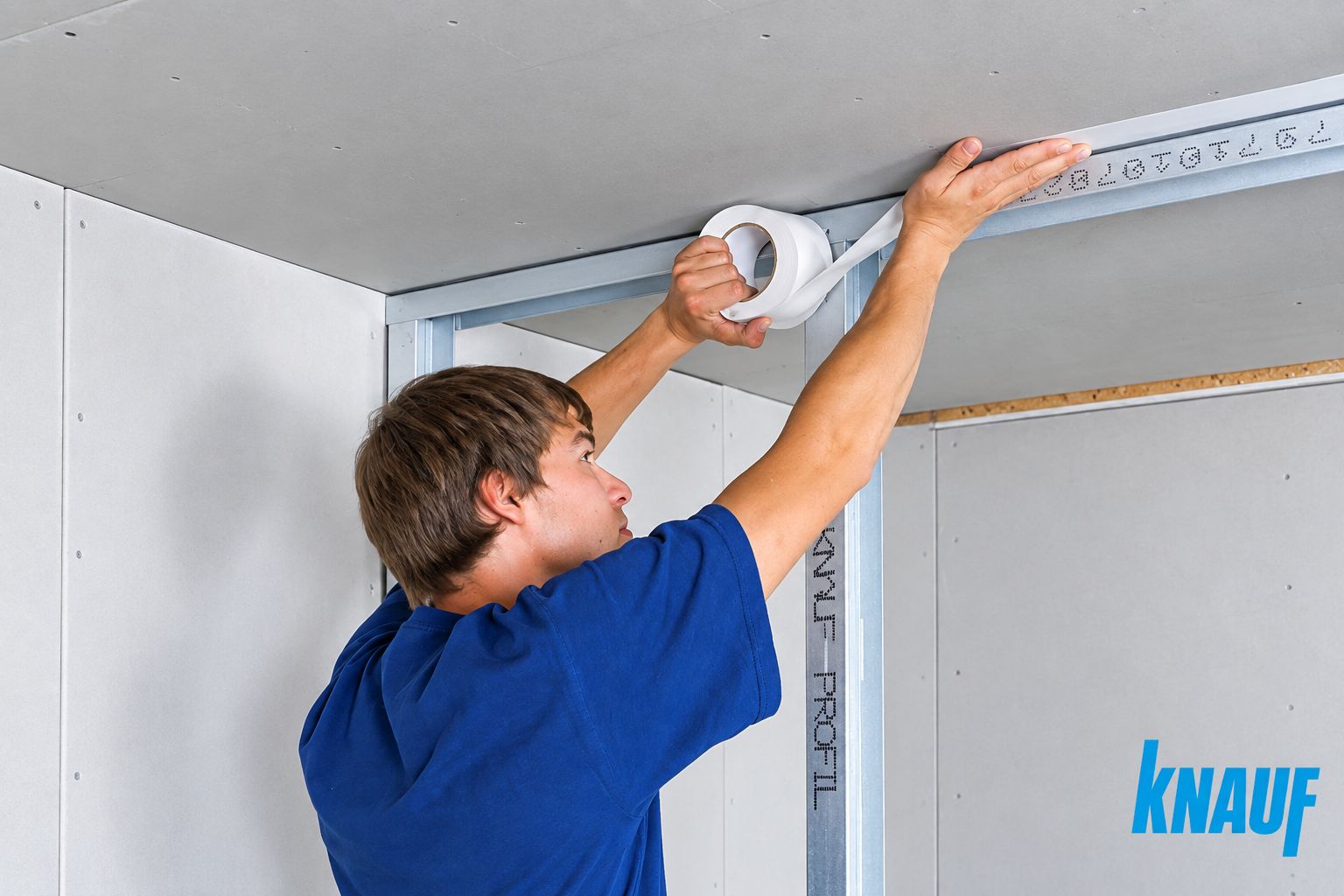

Slydimo juosta klijuojama šalia sumontuotų profilių visu perimetru.

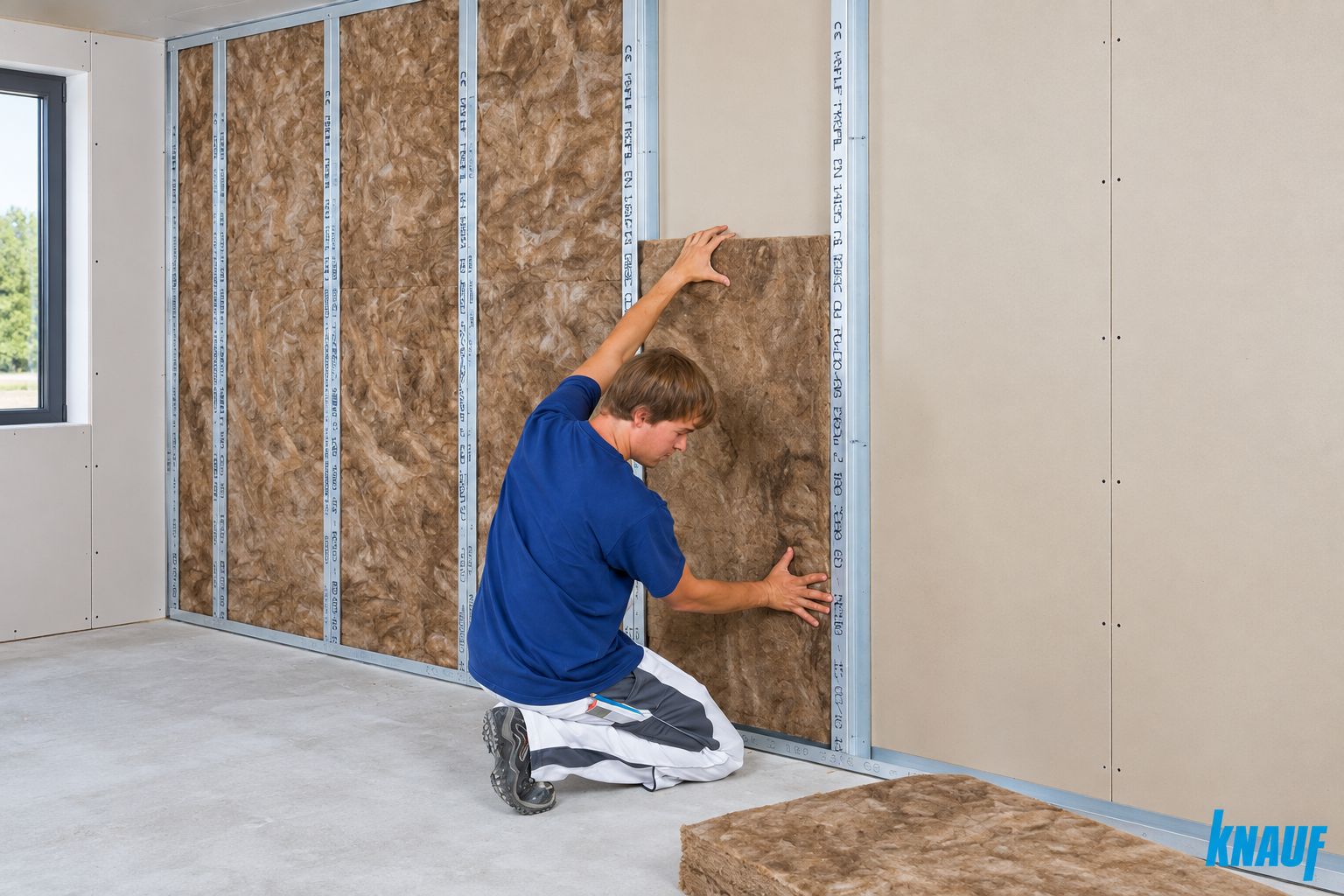

Tarp profilių sudedamos Knauf Insulation mineralinės vatos plokštės.

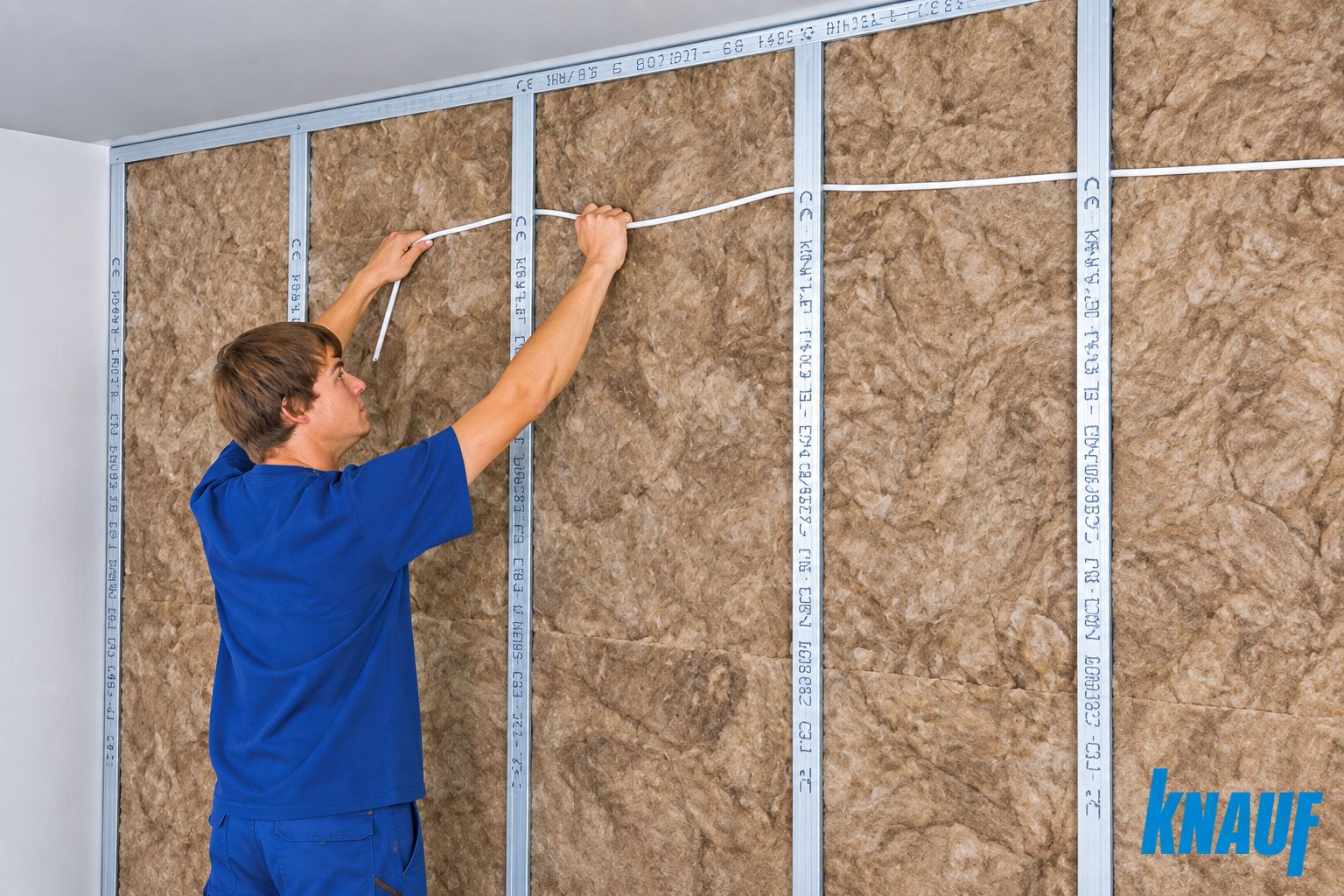

Nutiesiami instaliacijos laidai.

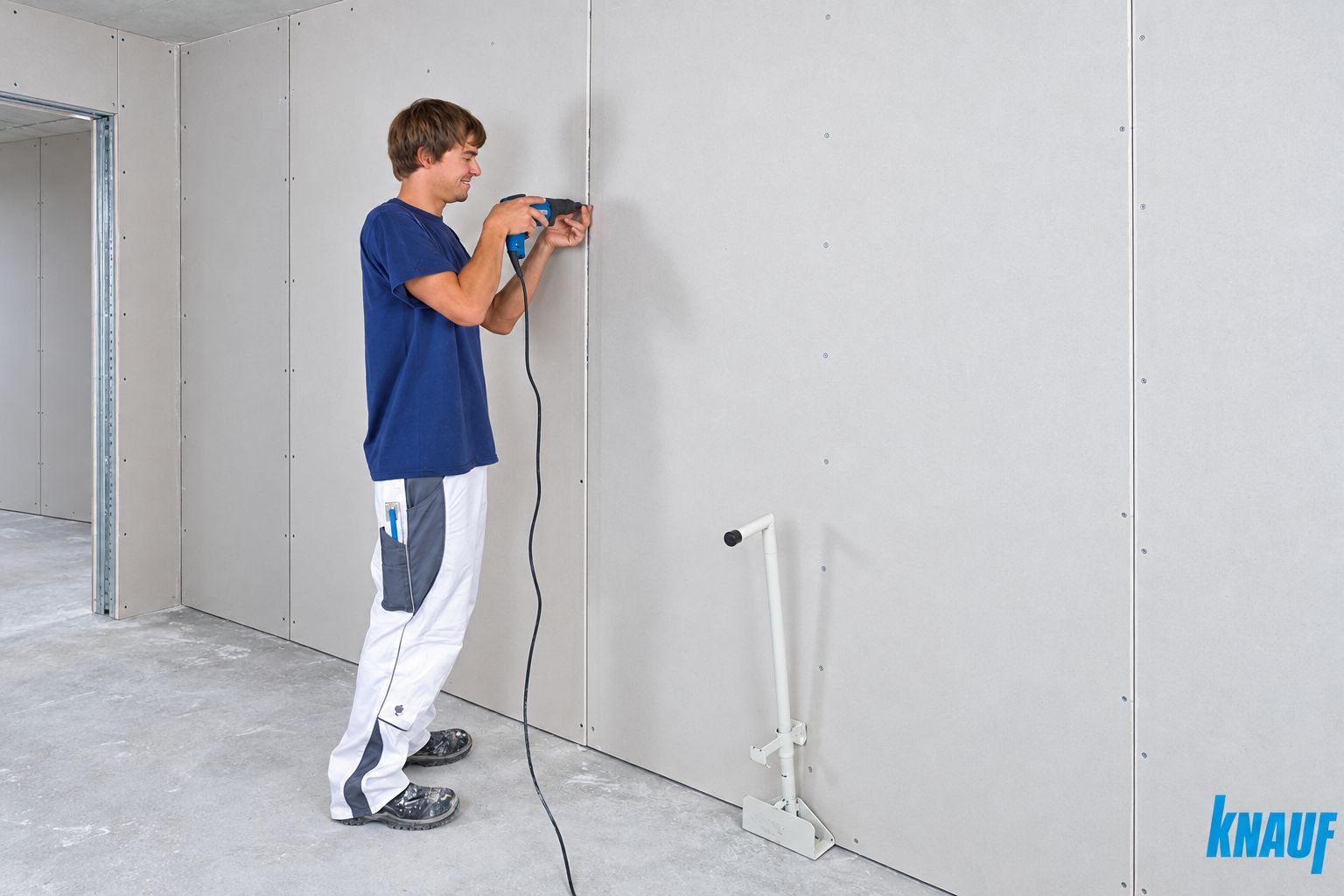

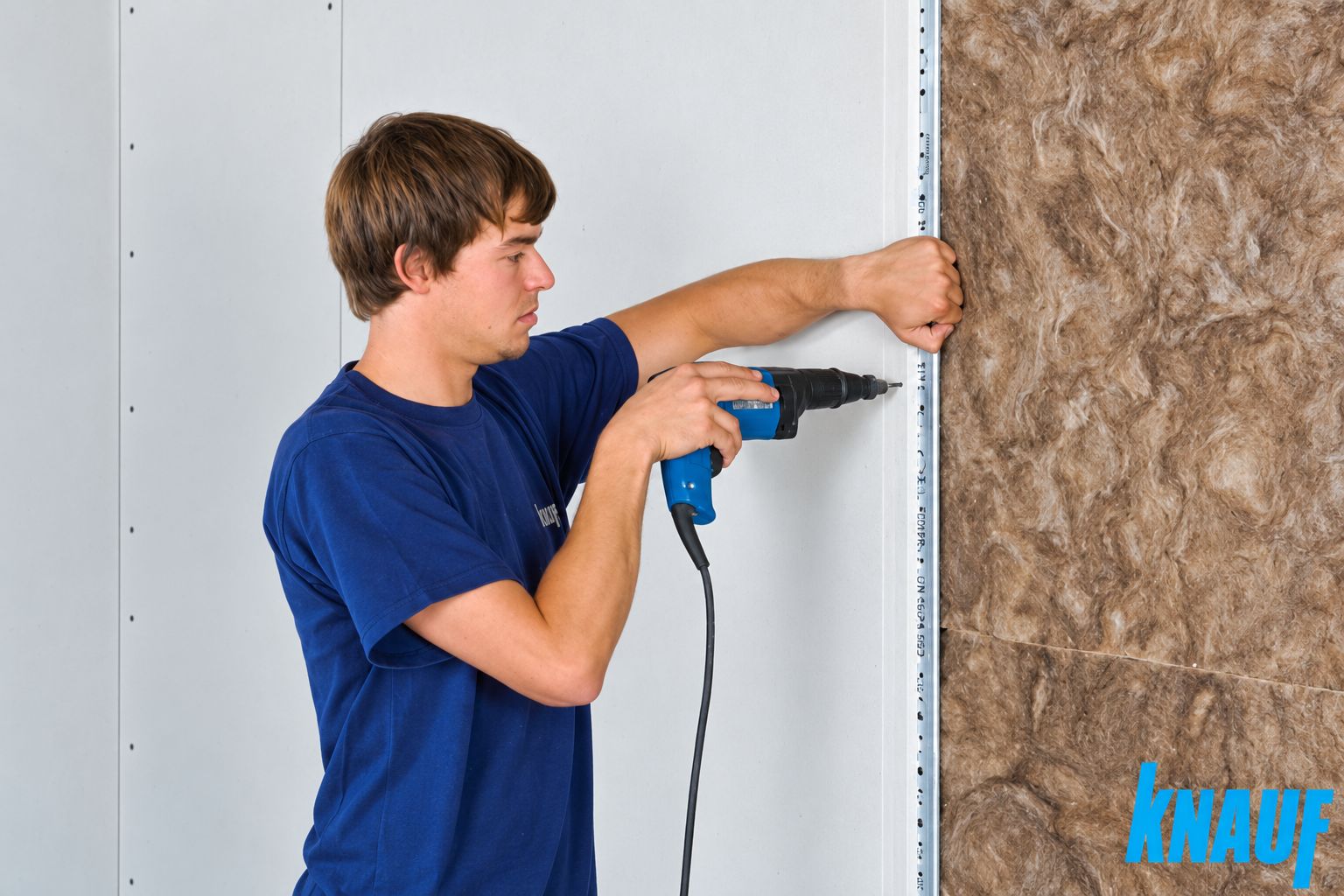

Knauf XTN arba HGP savisriegiais prisukamas pirmasis Knauf Blue plokščių sluoksnis.

Galima naudoti įrankį laikantį plokštes iš apačios ir palengvinantį jų tvirtinimą.

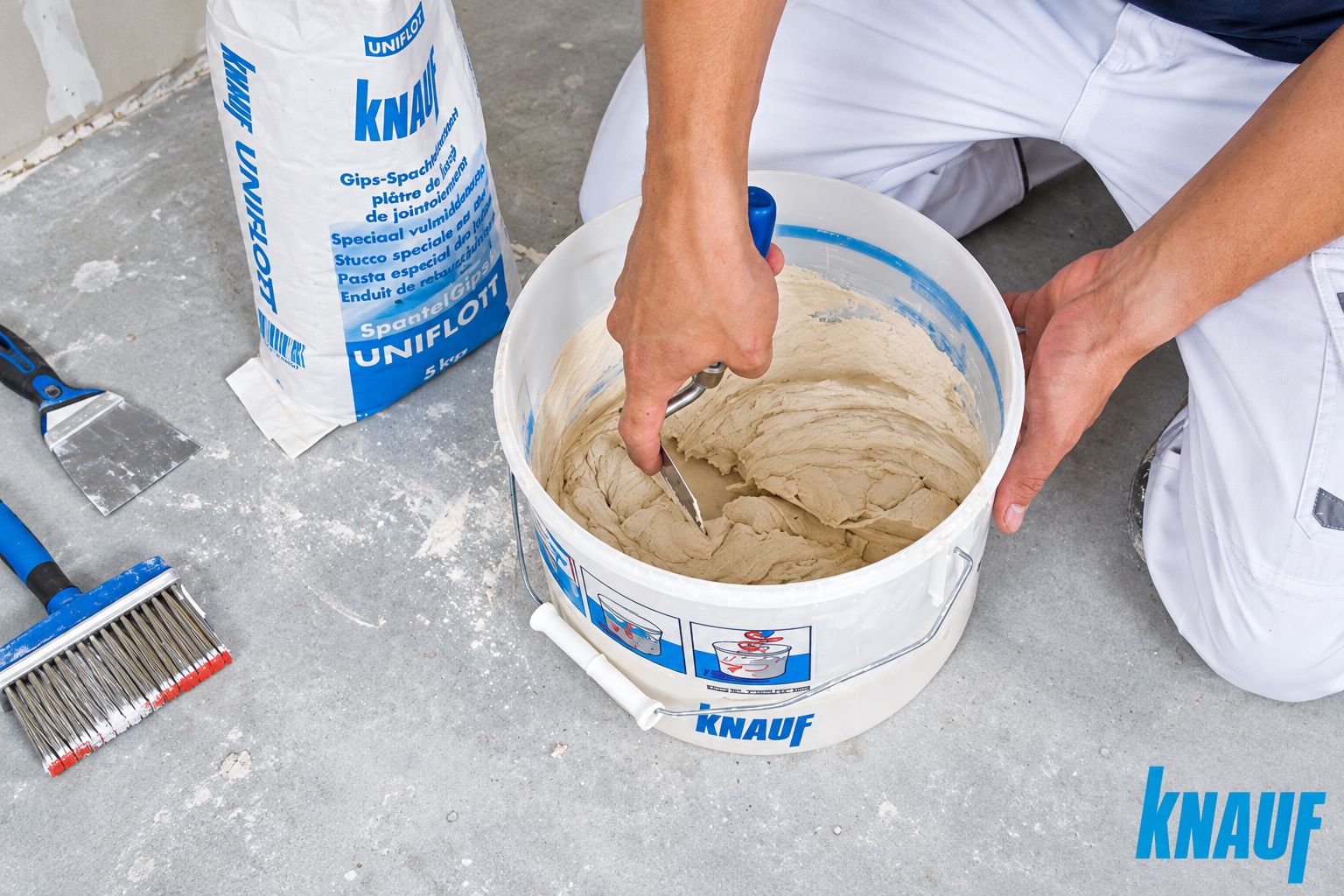

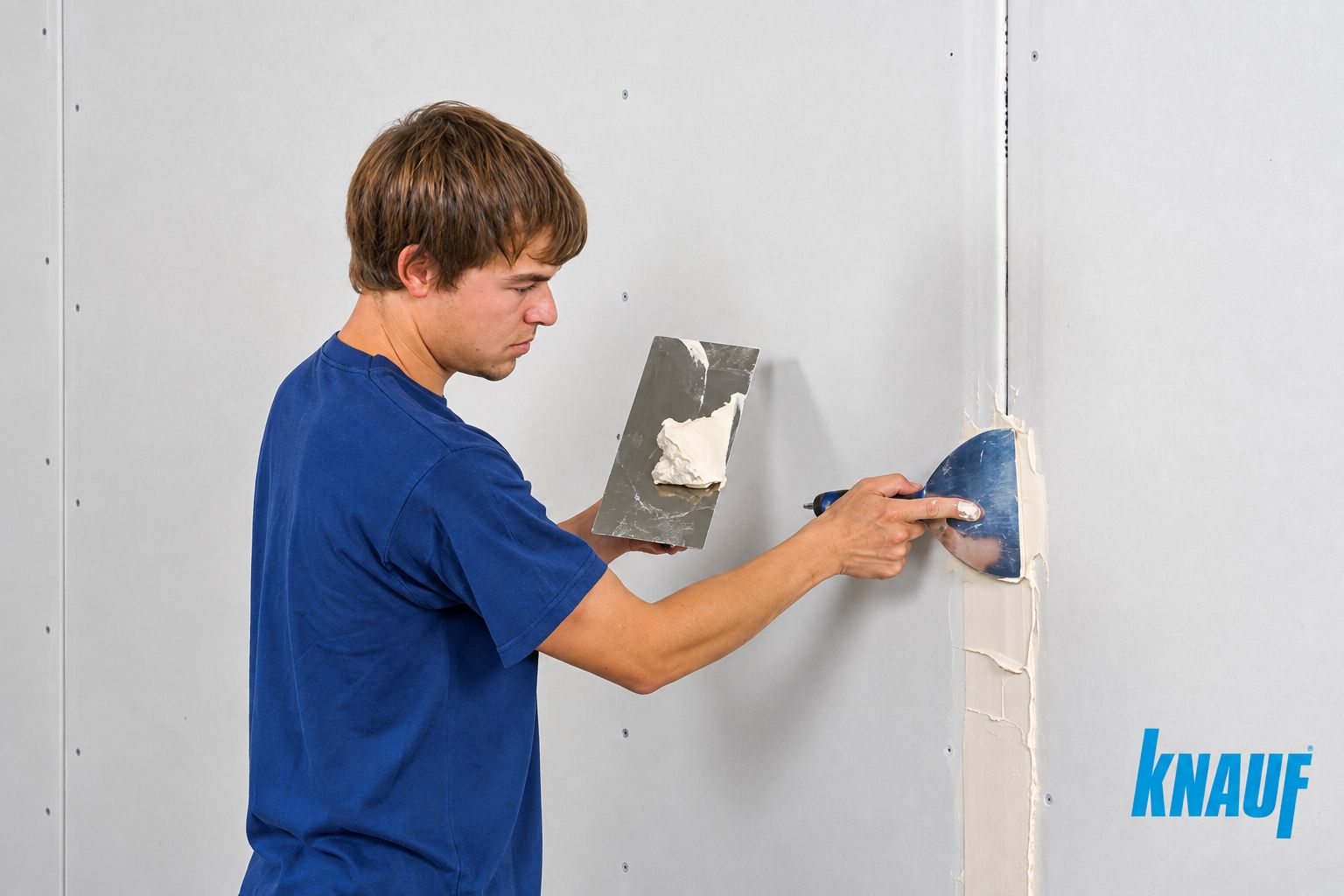

Prieš prisukant antrąjį Knauf Blue plokščių sluoksnį, reikia Knauf Fugenfuller leicht arba Knauf Uniflott glaistu užpildyti pirmo sluoksnio siūles.

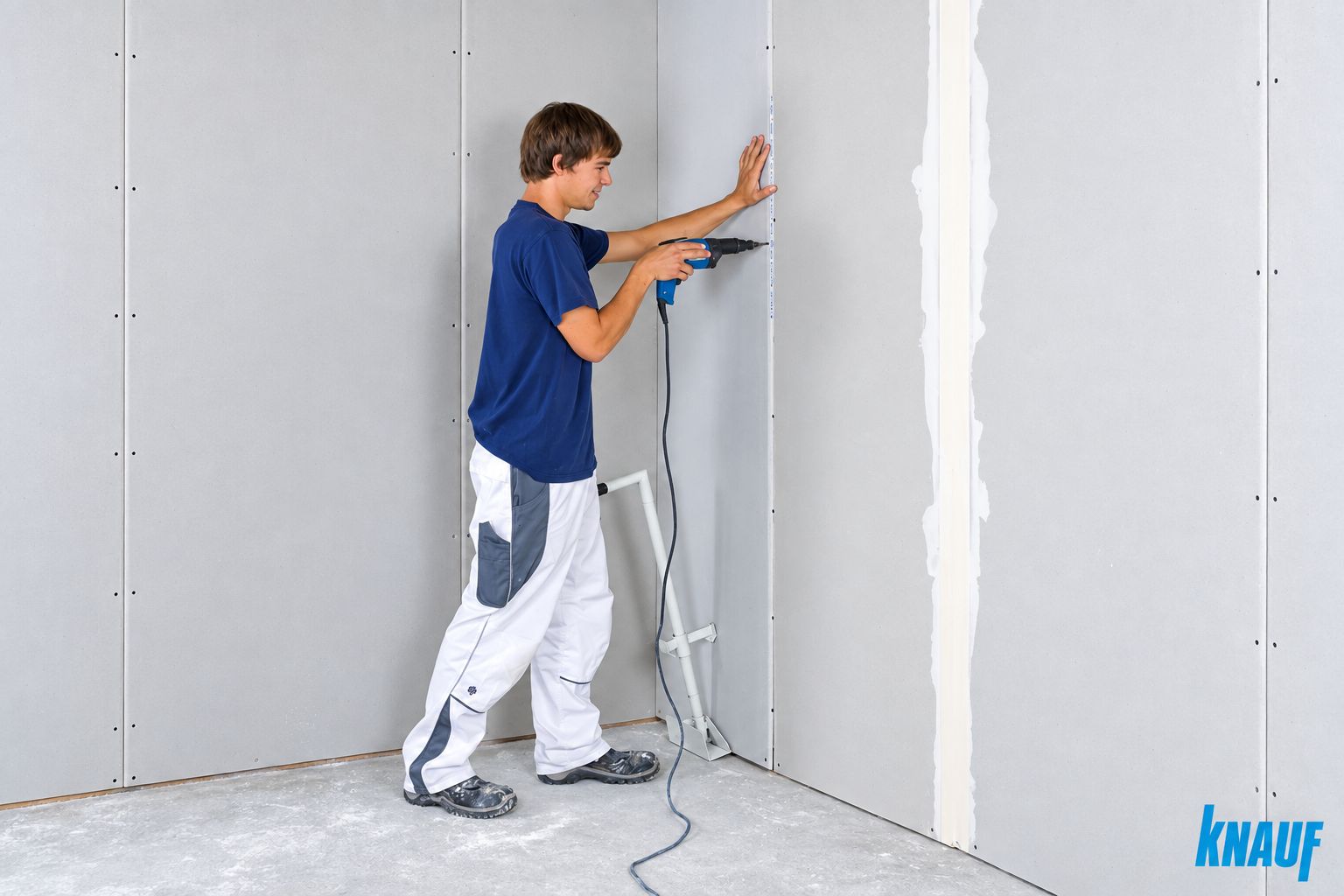

Išdžiūvus glaistui prisukamas antrasis Knauf Blue plokščių sluoksnis.

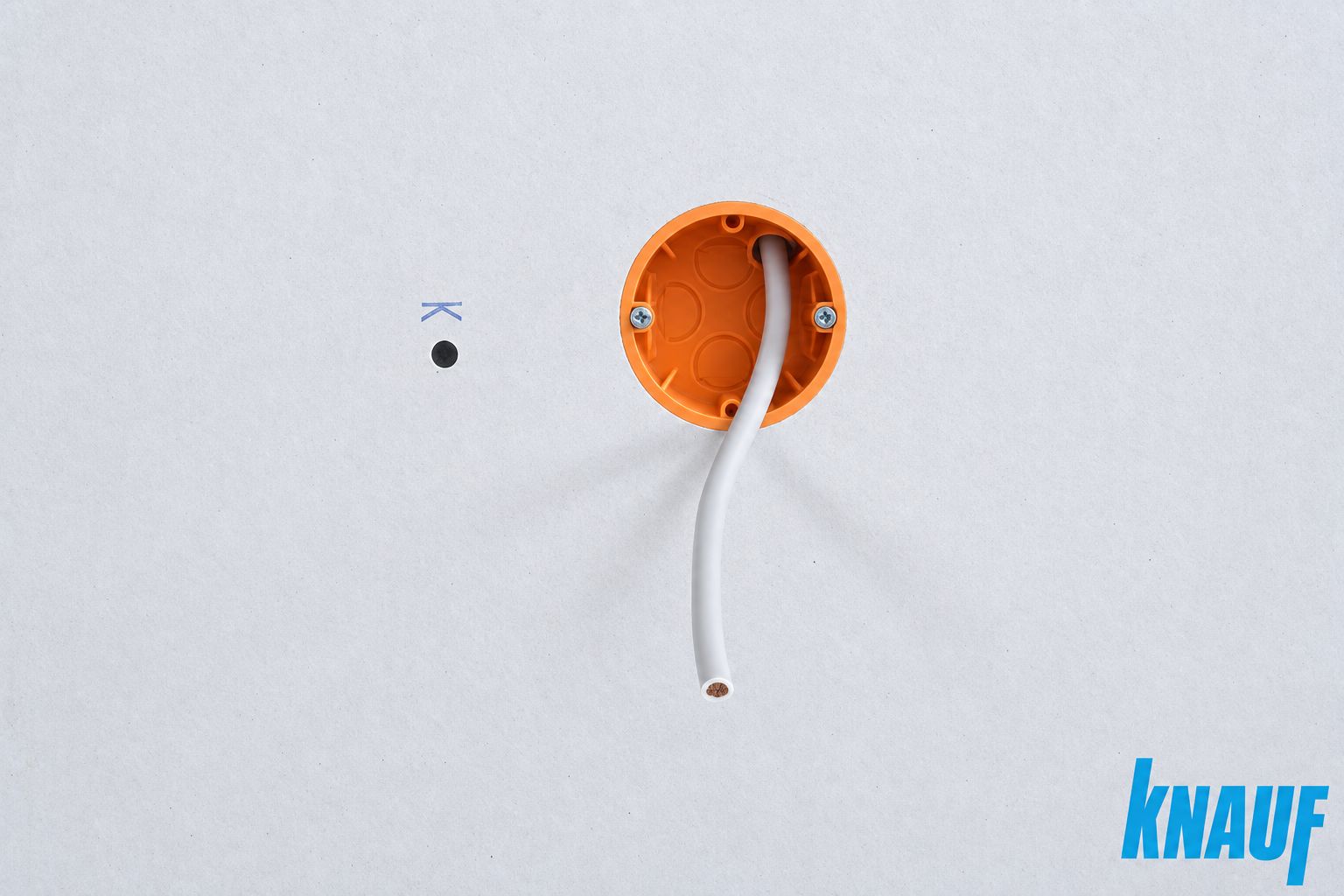

Padaromos išpjovos kištukiniams lizdams ir jungikliams.

Pertvara nuglaistoma ir apdailinama.

Izoliacinės vatos storis pasirenkamas pagal profilių storį - 50, 75 ar 100 mm. Po profilių apačia ir viršumi padengiamas specialus garso izoliacinis hermetikas Knauf Trennwandkitt arba, nesant padidintų garso izoliacijos reikalavimų - sandarinanti juosta Knauf Dichtungsband (žr. brėž.).



UAB „Knauf" informacija ir iliustracijos
