LED profiliai

Šiuolaikinis būstas neįsivaizduojamas be vidaus, lauko ir dekoratyvinio apšvietimo. LED technologijos leidžia šviesos šaltinius integruoti į baldus, sienas, lubas, laiptus ar kitas konstrukcijas, tačiau vien LED juostos nepakanka. Kad apšvietimas būtų estetiškas, patikimas ir ilgaamžis, svarbu tinkamai parinkti profilius, maitinimo šaltinius, valdiklius bei kitus sistemos elementus.

UAB „Gerhard Petri Vilnius“ (GPH), jau anksčiau pristačiusi LED juostas ir jų pritaikymo galimybes, siūlo įvairios paskirties LED apšvietimo sistemų komponentus. Viena svarbiausių tokios sistemos dalių – aliuminio profiliai, leidžiantys iš LED juostos suformuoti nedidelį, estetišką ir konkrečiai vietai pritaikytą šviestuvą.

Pasak UAB „GPH“ direktoriaus V. Melniko, klientai, norintys įsirengti LED apšvietimą, dažnai susiduria ne su šviesos trūkumu, o su jos pateikimo problema. Pagal techninius parametrus tinkama LED juosta gali neatitikti estetinių reikalavimų, ypač kai ji montuojama matomoje vietoje. Profilis paslepia pačią juostą ir jos kontaktus, padeda suformuoti tvarkingą šviesos liniją bei leidžia tiksliau nukreipti šviesos srautą.

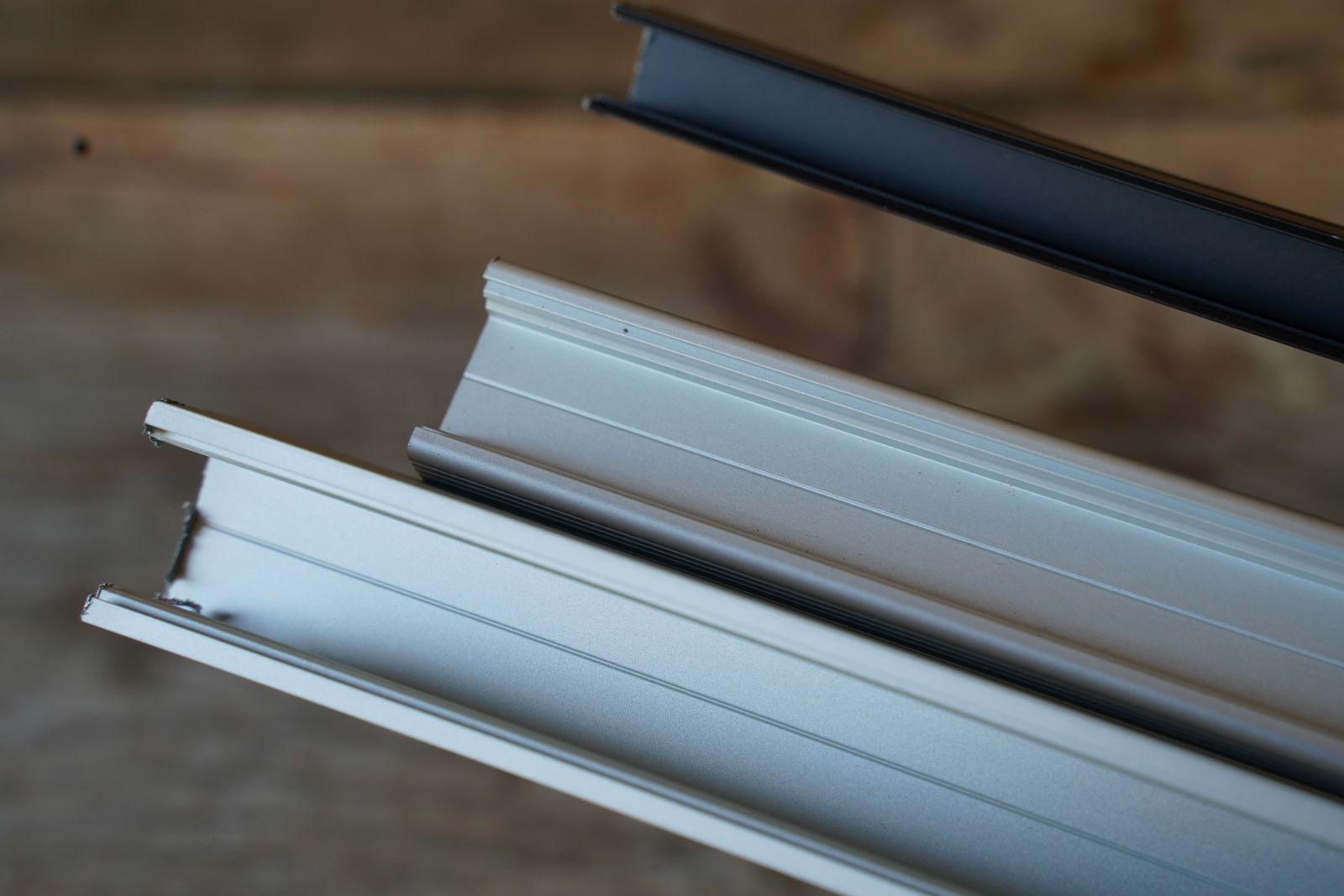

LED profiliai – ne vien apdailos elementas

Aliuminiai LED profiliai atlieka ne tik estetinę, bet ir techninę funkciją. Veikdama LED juosta išskiria šilumą, todėl ją svarbu perduoti į didesnį paviršių. Aliuminio profilis veikia kaip šilumos sklaidytuvas ir padeda palaikyti žemesnę LED juostos darbinę temperatūrą. Tai ypač svarbu naudojant didesnės galios juostas.

Kuo galingesnė LED juosta, tuo didesnio ir masyvesnio profilio gali reikėti. Nedidelės galios dekoratyviniam apšvietimui gali pakakti kompaktiško profilio, tačiau pagrindiniam apšvietimui naudojama 15–20 W/m ar panašios galios juosta turi būti derinama su pakankamą šilumos sklaidą užtikrinančiu profiliu. Profilį ir juostą reikėtų rinktis kaip vieną sistemą, o ne kaip atskirus gaminius.

Profiliai leidžia:

• estetiškai paslėpti LED juostą, laidus ir jungtis;

• apsaugoti juostą nuo mechaninio poveikio ir dulkių;

• efektyviau išsklaidyti veikimo metu susidarančią šilumą;

• suformuoti vientisesnę šviesos liniją;

• pasirinkti norimą šviesos kryptį ir sklidimo kampą;

• įrengti paviršinį, įleidžiamą, kampinį arba pakabinamą šviestuvą;

• pritaikyti apšvietimą baldams, laiptams, nišoms, sienoms, luboms ir lauko konstrukcijoms.

Matinis dangtelis sušvelnina šviesą ir sumažina atskirų šviesos diodų matomumą. Skaidrus dangtelis praleidžia daugiau šviesos, tačiau šviesos taškai gali būti ryškesni. Vientisos linijos vaizdui svarbus ne tik dangtelis, bet ir LED juostos diodų tankis, profilio gylis bei atstumas nuo juostos iki sklaidytuvo. Šiuo požiūriu patogios ir COB tipo LED juostos, kuriose šviesos elementai išdėstyti labai tankiai.

Svarbu atkreipti dėmesį, kad vien profilis savaime nesuteikia IP67 apsaugos. Toks apsaugos lygis pasiekiamas tik naudojant tam skirtą profilį ar hermetišką LED sistemą, tinkamai užsandarinus dangtelius, galus, laidų įvadus ir visas jungtis.

Paviršinio montavimo profilis

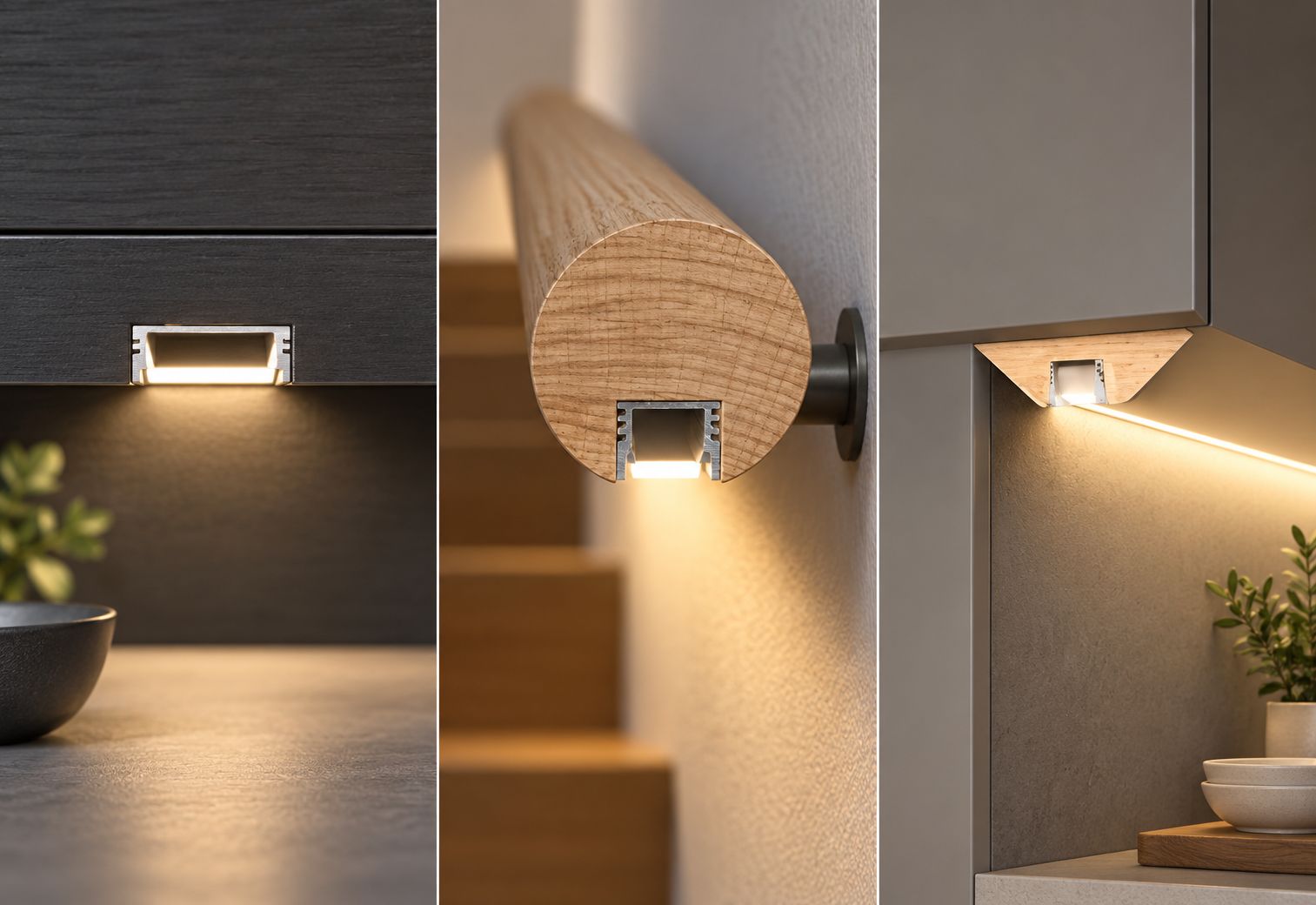

Įleidžiamas profilis

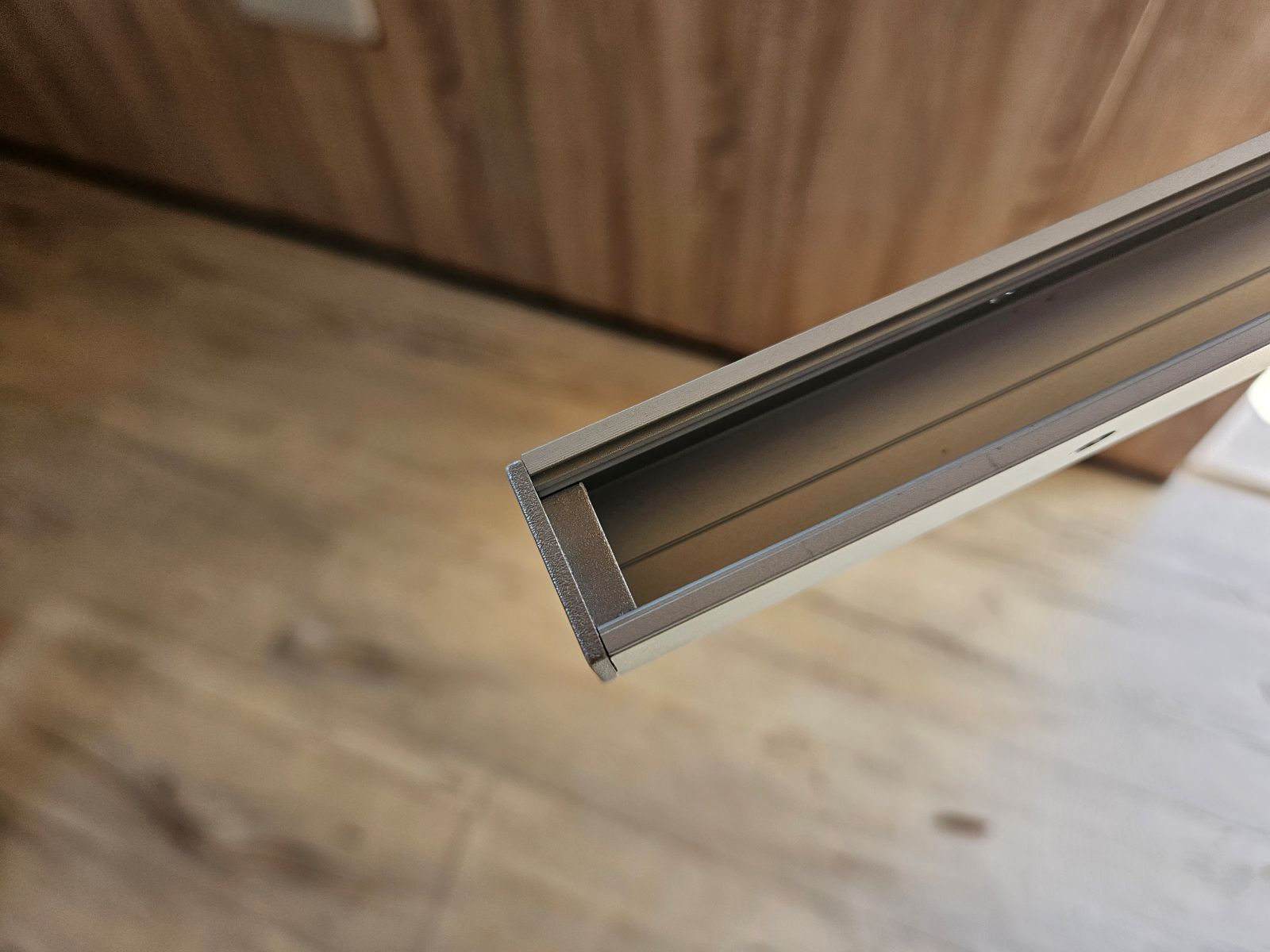

Profiliai gali būti tvirtinami specialiais laikikliais, prisukami prie pagrindo arba, jeigu tai leidžia profilio konstrukcija ir paviršius, klijuojami. Įleidžiami profiliai montuojami išfrezuotame griovelyje, todėl beveik susilieja su baldo ar apdailos plokštuma.

Profiliai gali būti pjaustomi pagal konkretaus projekto matmenis. Sistemą papildo skaidrūs arba matiniai dangteliai, galiniai elementai, laikikliai, kampinės jungtys ir kiti montavimą palengvinantys priedai.

LED juostos

LED juostos pasirenkamos pagal apšvietimo paskirtį, reikiamą šviesos srautą, šviesos spalvą ir montavimo sąlygas. Foniniam lentynų, spintų ar nišų apšvietimui naudojamos mažesnės galios juostos. Virtuvės darbastaliui, laiptams ar pagrindiniam patalpos apšvietimui reikia galingesnių juostų.

Pasak UAB „GPH“ direktoriaus V. Melniko, pagrindiniam apšvietimui galima naudoti apie 20 W/m galios LED juostas, o pagalbiniam apšvietimui dažnai pakanka 12 W/m arba mažesnės galios juostų. Juostos skleidžiamas šviesos kiekis priklauso ir nuo jos efektyvumo. Pavyzdžiui, kokybiška 20 W/m LED juosta gali skleisti tiek pat šviesos, kiek didesnės galios, tačiau mažiau efektyvi juosta. Todėl renkantis tikrinama ir gamintojo nurodyta galia, ir šviesos srautas liumenais vienam metrui.

Svarbus LED išdėstymo tankis. Jeigu diodai išdėstyti retai, po profilio dangteliu gali likti matomi atskiri šviesos taškai. Tankiau išdėstyti diodai arba COB LED juosta sukuria vientisesnę šviesos liniją. Rezultatui įtakos turi profilio gylis ir atstumas tarp LED juostos bei dangtelio. Matinis dangtelis geriau išsklaido šviesą, o skaidrus praleidžia daugiau šviesos.

LED juostos šviesos spalva parenkama pagal patalpos paskirtį. Šilta 2700 K šviesa tinka poilsio zonoms, miegamiesiems ir kitoms patalpoms, kuriose siekiama jaukumo. 3000 K šviesa išlieka šilta, tačiau yra kiek baltesnė, todėl dažnai naudojama bendram gyvenamųjų patalpų apšvietimui. Darbo zonose gali būti naudojama neutrali 4000 K šviesa. Interjere taip pat svarbus spalvų atkūrimo rodiklis CRI. Aukštesnio CRI juostos tiksliau perteikia baldų, apdailos, maisto produktų ir žmogaus odos spalvas.

Ilgesnėms ir galingesnėms apšvietimo linijoms V. Melnikas rekomenduoja naudoti 24 V LED juostas. 24 V sistemoje, palyginti su tokios pačios galios 12 V sistema, laidais teka mažesnė srovė, todėl sumažėja įtampos nuostoliai. Ilgesnė juosta šviečia tolygiau, jos gale šviesa mažiau susilpnėja. Labai ilgos linijos dalijamos į kelias atkarpas arba maitinamos iš kelių vietų. Leistiną vienos atkarpos ilgį nurodo LED juostos gamintojas.

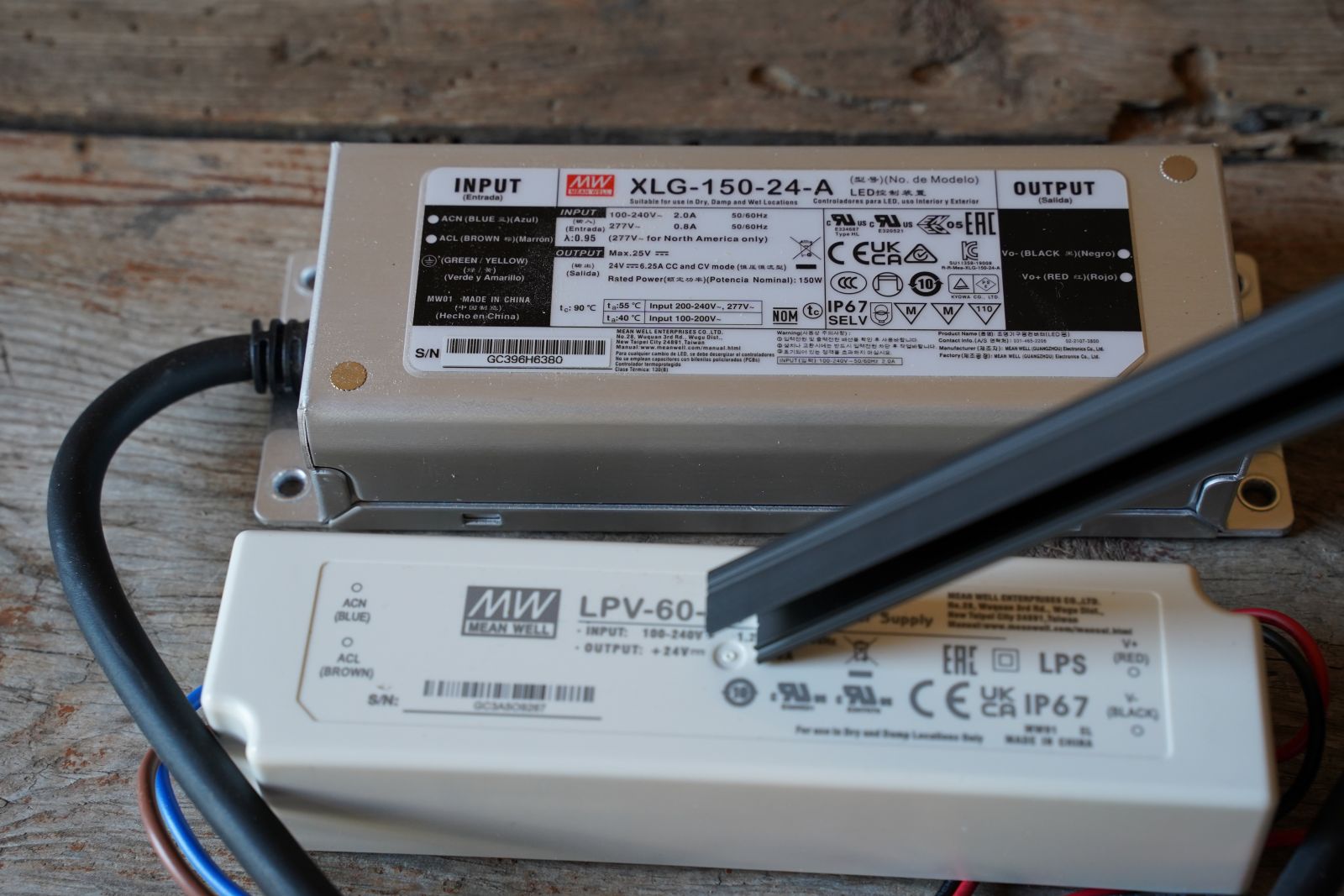

Maitinimo šaltinio galia apskaičiuojama pagal LED juostos ilgį ir vieno metro galią. Jeigu naudojama 5 metrų ilgio 20 W/m juosta, jos bendra galia sudaro 100 W. Tokiai sistemai parenkamas galingesnis maitinimo šaltinis, paliekant gamintojo rekomenduojamą atsargą. 24 V LED juostai reikalingas 24 V maitinimo šaltinis.

Maitinimo šaltiniai, valdikliai ir laidų jungtys įrengiami vėdinamoje bei lengvai pasiekiamoje vietoje. Juos galima sutelkti vienoje atskiroje dėžėje, į kurią atvedami laidai nuo jungiklių ir LED šviestuvų. Toks sprendimas palengvina sistemos prijungimą, patikrą ir sugedusių dalių pakeitimą.

Toje pačioje vietoje galima sumontuoti šviesos reguliatorius. Jais didinamas arba mažinamas LED juostos šviesos srautas. Valdymui gali būti naudojamas sieninis jungiklis, nuotolinio valdymo pultelis arba išmaniojo namo sistema. Reguliatorius turi būti suderintas su pasirinkta LED juosta ir jos maitinimo šaltiniu.

Baltos šviesos LED juostos naudojamos pagrindiniam ir darbiniam apšvietimui. RGB juostos leidžia keisti spalvas, tačiau kokybiškai baltai šviesai geriau tinka RGBW juosta, turinti atskirą baltos šviesos kanalą. Reguliuojamos baltos šviesos juostos suteikia galimybę keisti šviesos spalvą nuo šiltos iki neutralios. RGB, RGBW ir reguliuojamai baltai juostai reikalingas atitinkamas valdiklis.

Didesnės galios LED juosta veikdama kaista, todėl jai parenkamas pakankamą aušinimo plotą turintis aliuminio profilis. Šiluma iš juostos perduodama profiliui ir išsklaidoma didesniame paviršiuje. 20 W/m juostai reikia masyvesnio profilio negu 12 W/m dekoratyvinei juostai. Prastas šilumos išsklaidymas trumpina LED juostos naudojimo laiką ir mažina jos šviesos srautą.

Drėgnose vietose naudojamos hermetiškos LED juostos. Nupjovus tokią juostą, pjūvio vieta, kontaktai ir laidų jungtys turi būti iš naujo užsandarinti. Tam naudojami specialūs antgaliai, sandarinimo medžiagos arba klijų sluoksnį turintys termiškai susitraukiantys vamzdeliai. Neužsandarintas juostos galas panaikina gamintojo numatytą apsaugą nuo drėgmės.

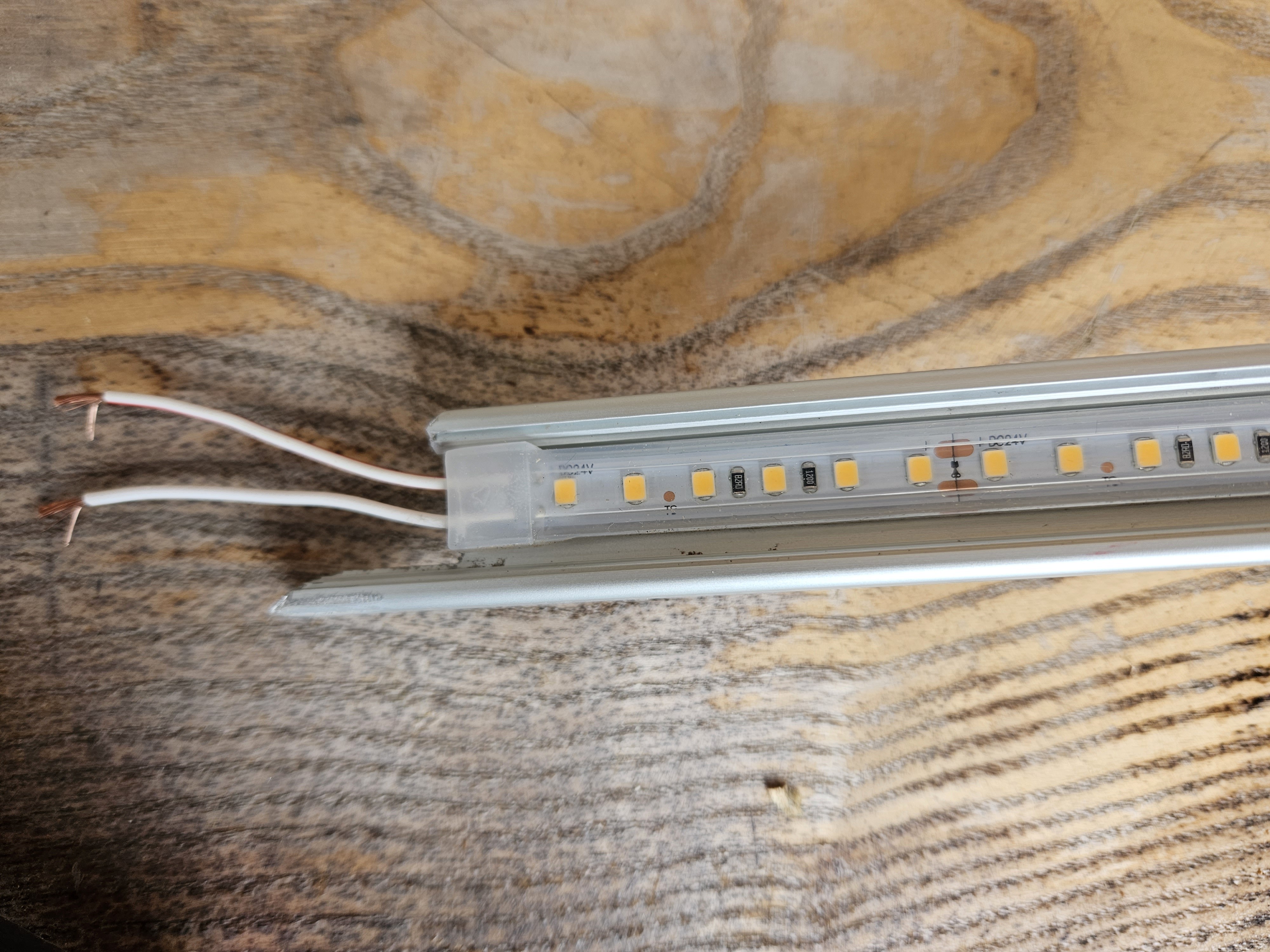

LED juosta pjaunama tik pažymėtose vietose. Prieš montuojant apskaičiuojami atkarpų ilgiai, maitinimo vietos, laidų skerspjūviai, bendra sistemos galia ir valdymo būdas. Taip LED juosta, profilis, maitinimo šaltinis ir valdiklis sujungiami į vieną tarpusavyje suderintą apšvietimo sistemą.

Kur galima panaudoti LED profilius

LED profiliai naudojami ne tik dekoratyviniam apšvietimui. Tinkamai apskaičiuota profilio, juostos ir maitinimo šaltinio sistema gali tapti darbiniu ar net pagrindiniu patalpos apšvietimu. Galutinis rezultatas daug priklauso nuo to, kur nukreipiama šviesa.

Šviesą nukreipus į lubas, sieną ar skliautą, ji nuo paviršiaus atsispindi ir patalpoje pasklinda švelniau. Tiesioginis apšvietimas yra efektyvesnis darbo zonose, tačiau profilį reikia sumontuoti taip, kad ryški šviesos linija nepatektų tiesiai į akis. Kampiniai profiliai leidžia šviesos srautą nukreipti į norimą plokštumą.

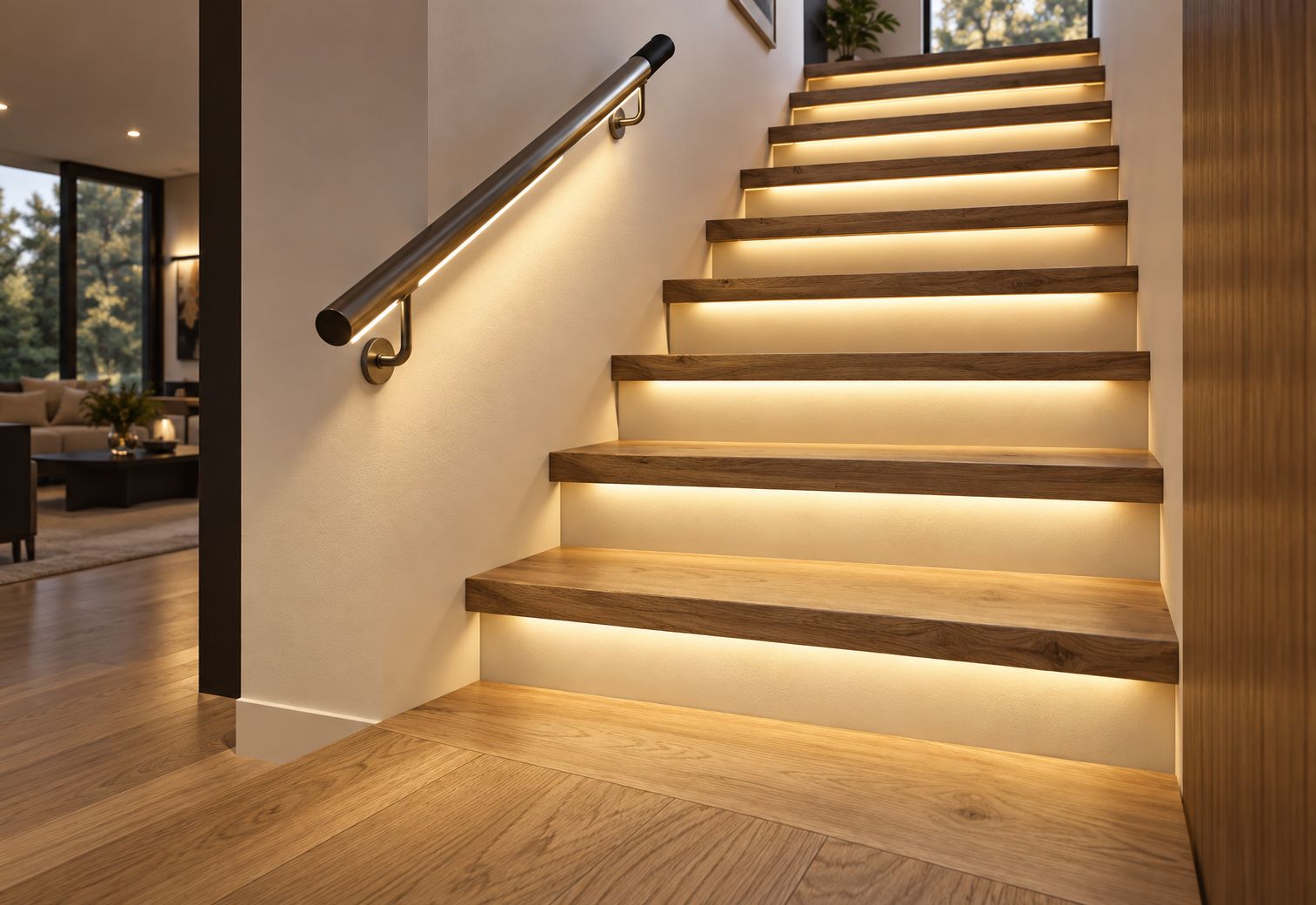

Laiptų pakopų apšvietimas, po pakopomis sumontavus LED profilius. Šviesos galia ir spalva parenkama pagal laiptų konstrukciją bei bendrą patalpos apšvietimą.

Laiptų apšvietimas gali būti montuojamas po pakopomis, turėkluose, sienoje arba grindjuostės aukštyje. Šviesa turi aiškiai parodyti pakopų kraštus, bet neakinti lipančio žmogaus. Sistemą galima sujungti su judesio davikliais arba laipsniško įjungimo valdikliu.

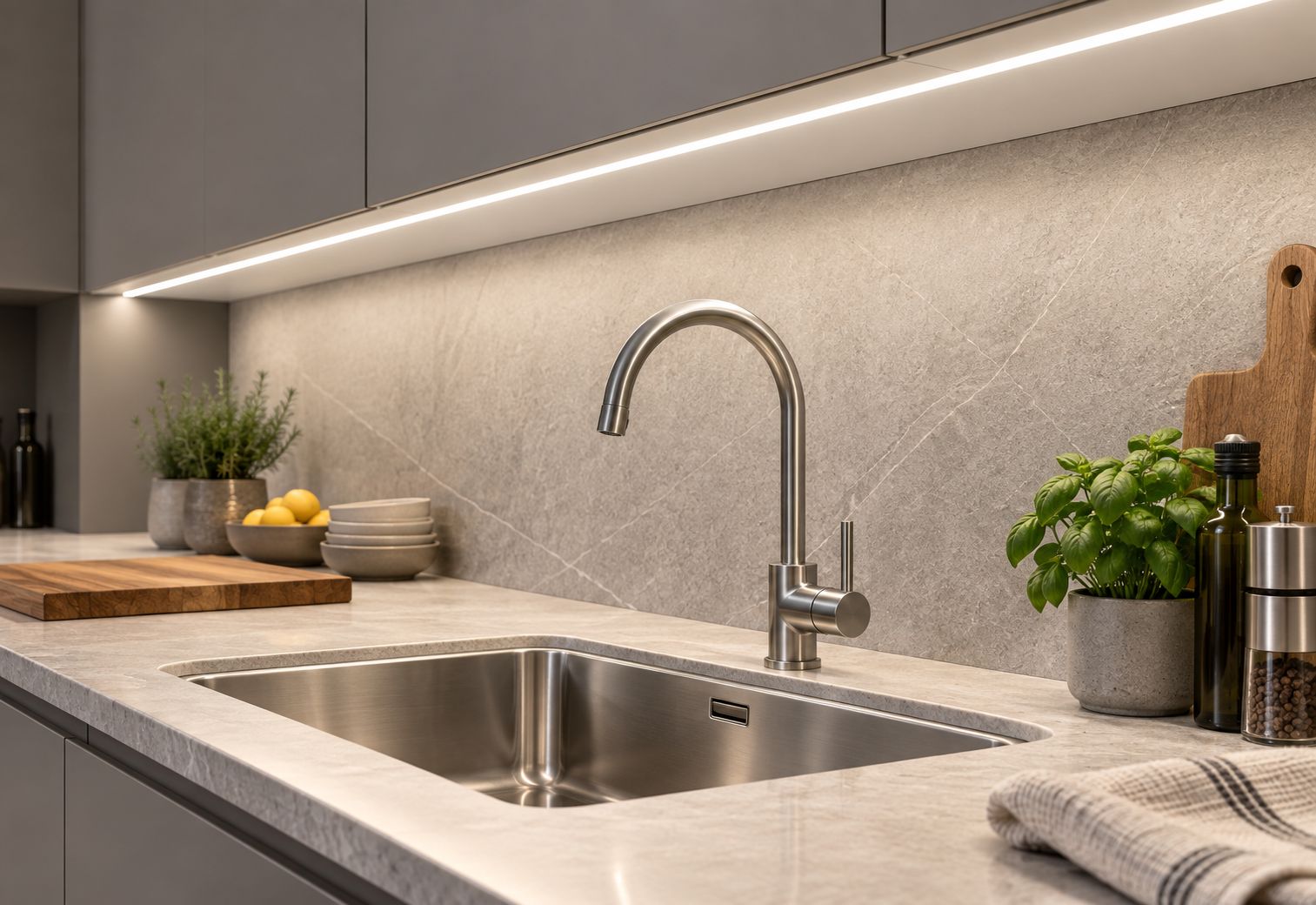

Virtuvės darbastalio apšvietimas LED juosta aliuminio profilyje.

Virtuvėje profilis apsaugo LED juostą nuo atsitiktinio mechaninio poveikio, o dangtelis palengvina paviršiaus valymą. Profilį montuojant po pakabinamomis spintelėmis svarbu parinkti jo vietą taip, kad žmogus neužstotų šviesos ir ant darbastalio nesusidarytų ryškūs šešėliai.

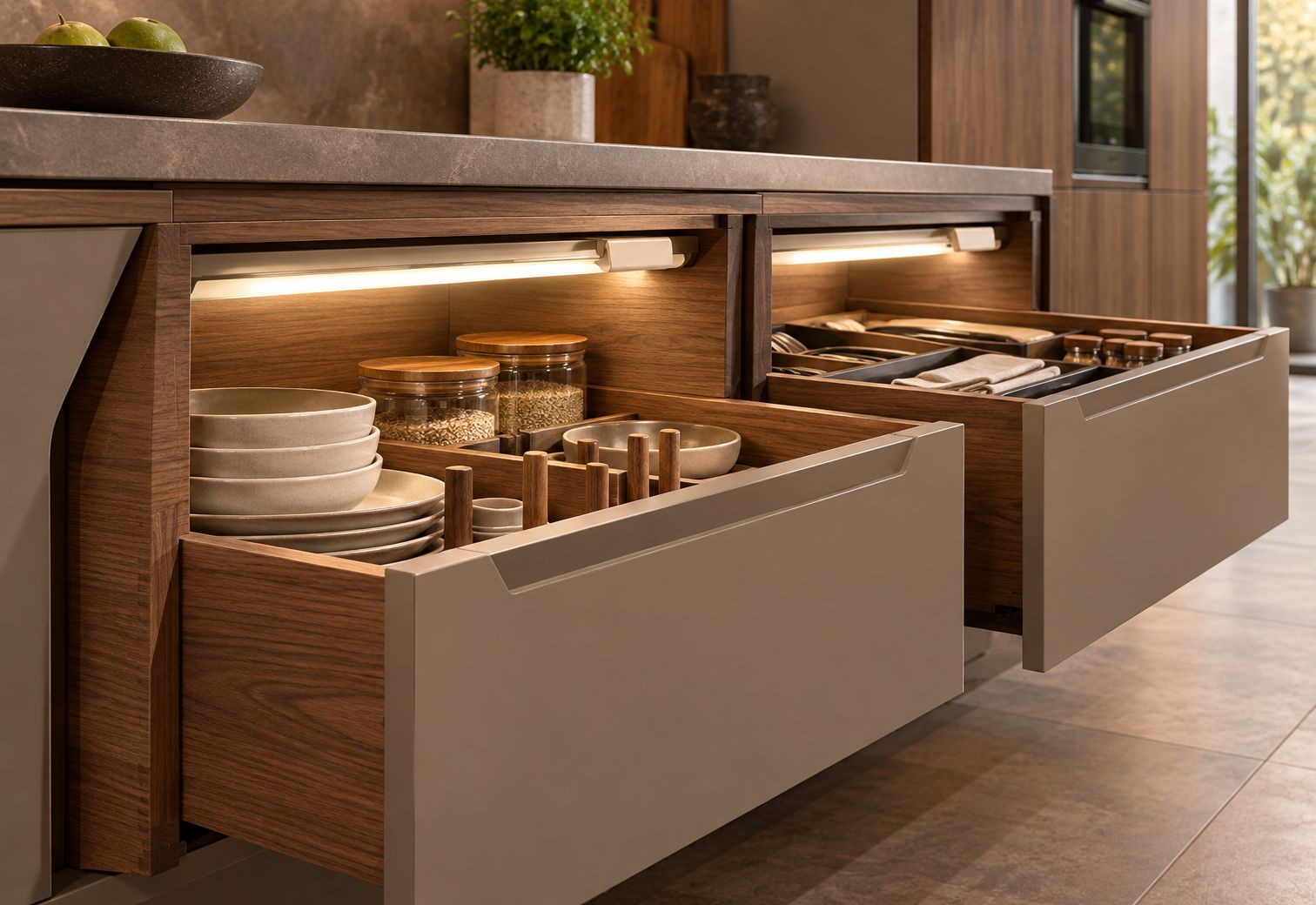

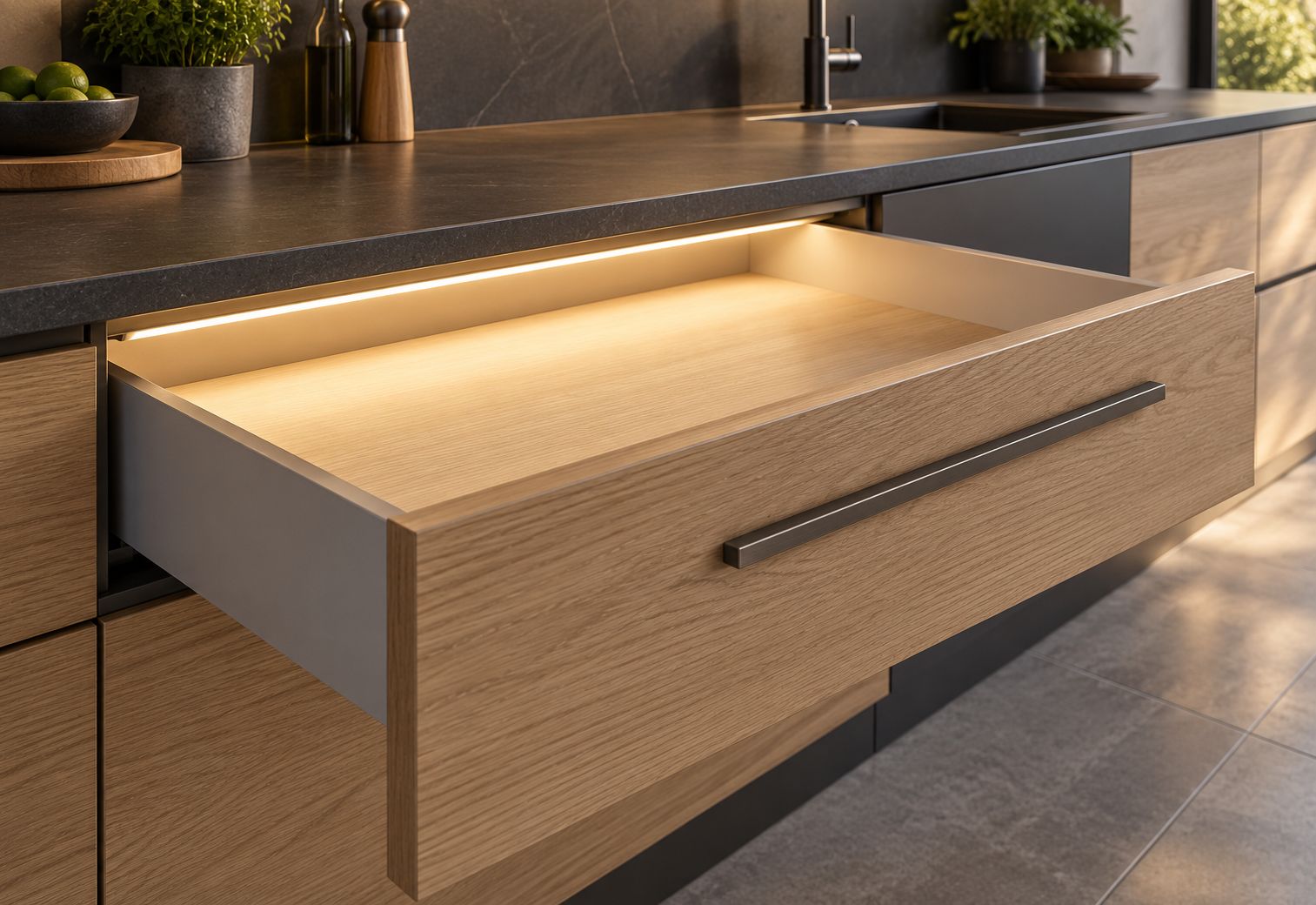

Gilių virtuvės stalčių ir lentynų apšvietimas profiliuose paslėptomis LED juostomis.

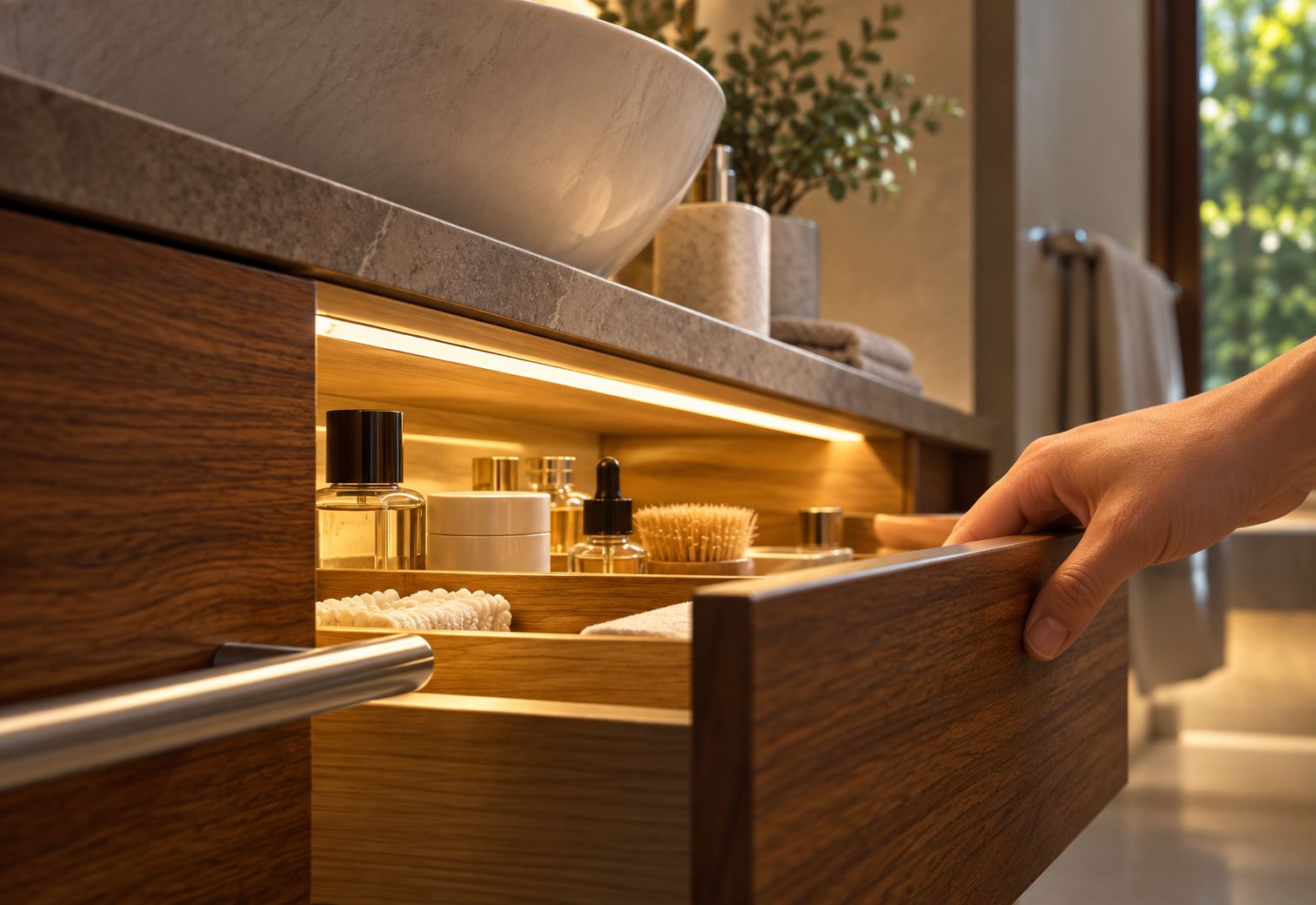

Stalčiaus apšvietimas gali būti automatiškai įjungiamas jį atidarius.

Spintų, stalčių ir lentynų apšvietimui naudojami kompaktiški profiliai. Sistemą galima valdyti durų arba judesio jutikliais, todėl šviesa įsijungia tik atidarius baldą.

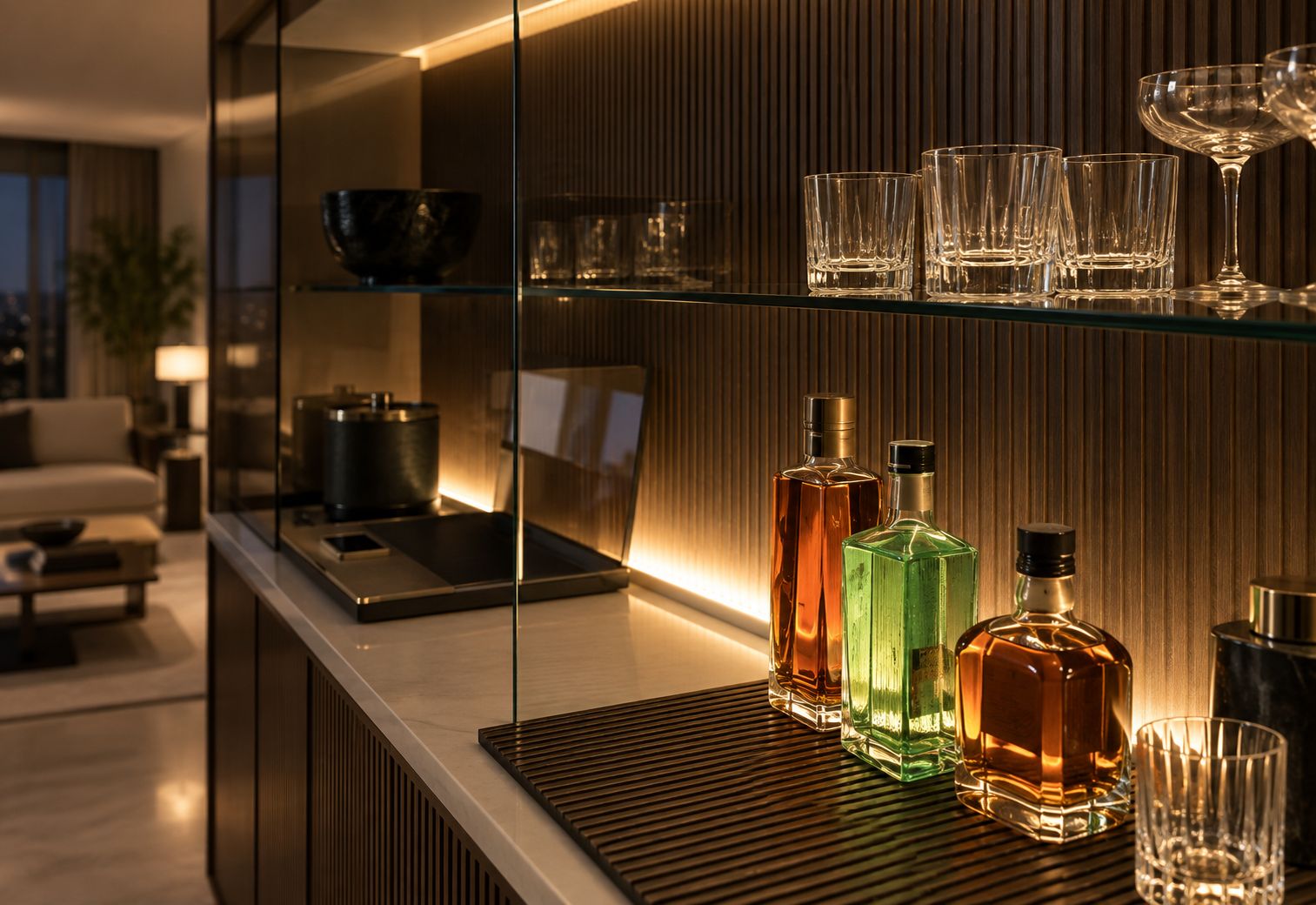

Foninis baro apšvietimas, šviesą nukreipiant į sieną.

Foniniam apšvietimui galima naudoti šiltos baltos šviesos, reguliuojamos baltos šviesos arba RGBW juostas. Šviesą nukreipus į sieną, ji tampa minkštesnė, o pats šviesos šaltinis lieka nematomas.

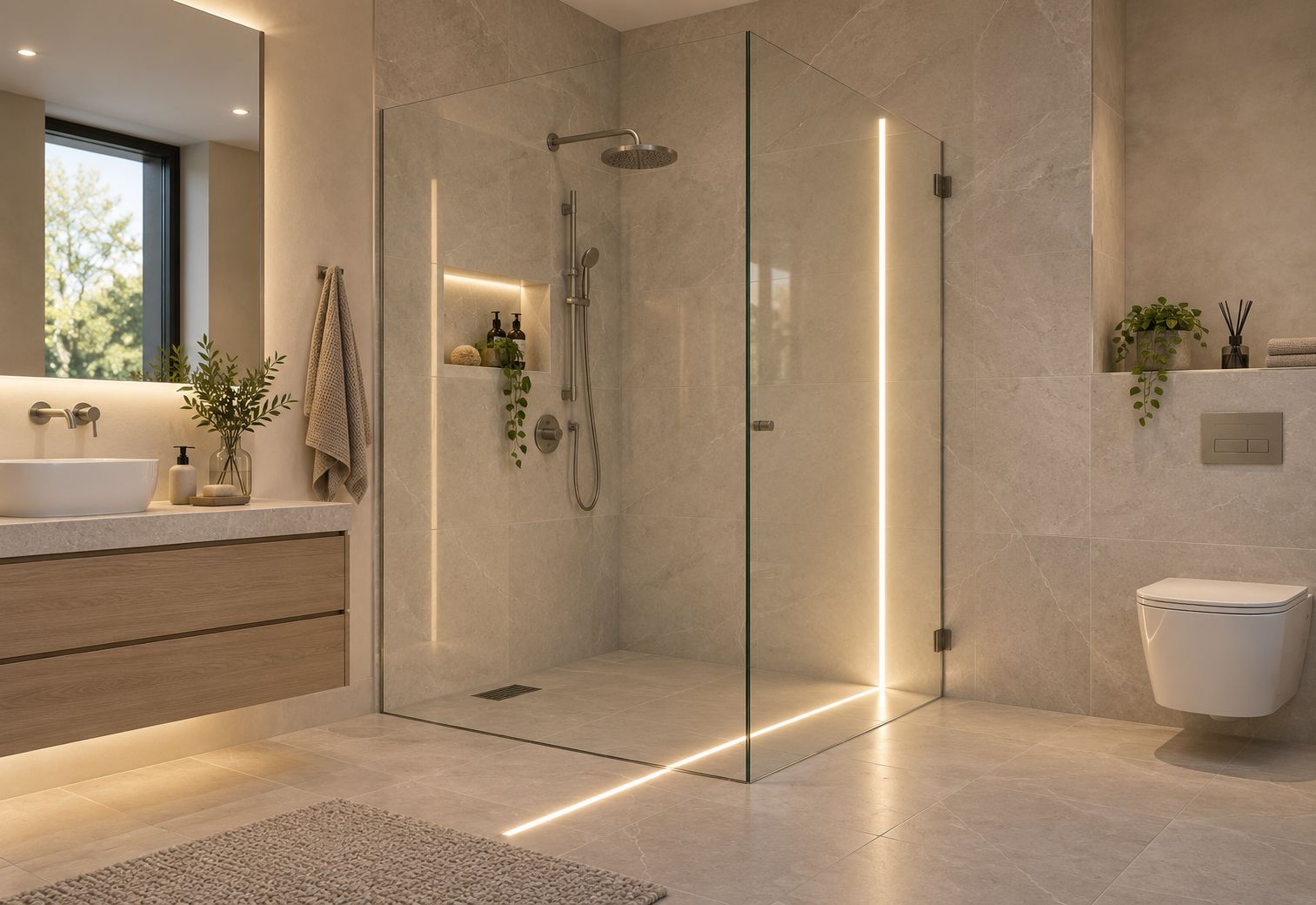

Į plytelių apdailą integruotas vonios kambario apšvietimas.

Drėgnose patalpose turi būti naudojami konkrečiai montavimo zonai tinkami LED komponentai. Svarbus ne tik juostos ar profilio apsaugos lygis, bet ir visų jungčių, galų bei laidų įvadų sandarumas. Maitinimo šaltiniai ir valdymo įranga montuojami vadovaujantis elektros įrenginių įrengimo vonios kambariuose reikalavimais.

Baseinų ir kitų vandens zonų apšvietimas projektuojamas kaip speciali elektros sistema. Čia negalima vadovautis vien užrašu „atsparus vandeniui“ – būtina įvertinti montavimo zoną, apsaugos klasę, maitinimo įtampą ir gamintojo nurodytą naudojimo paskirtį.

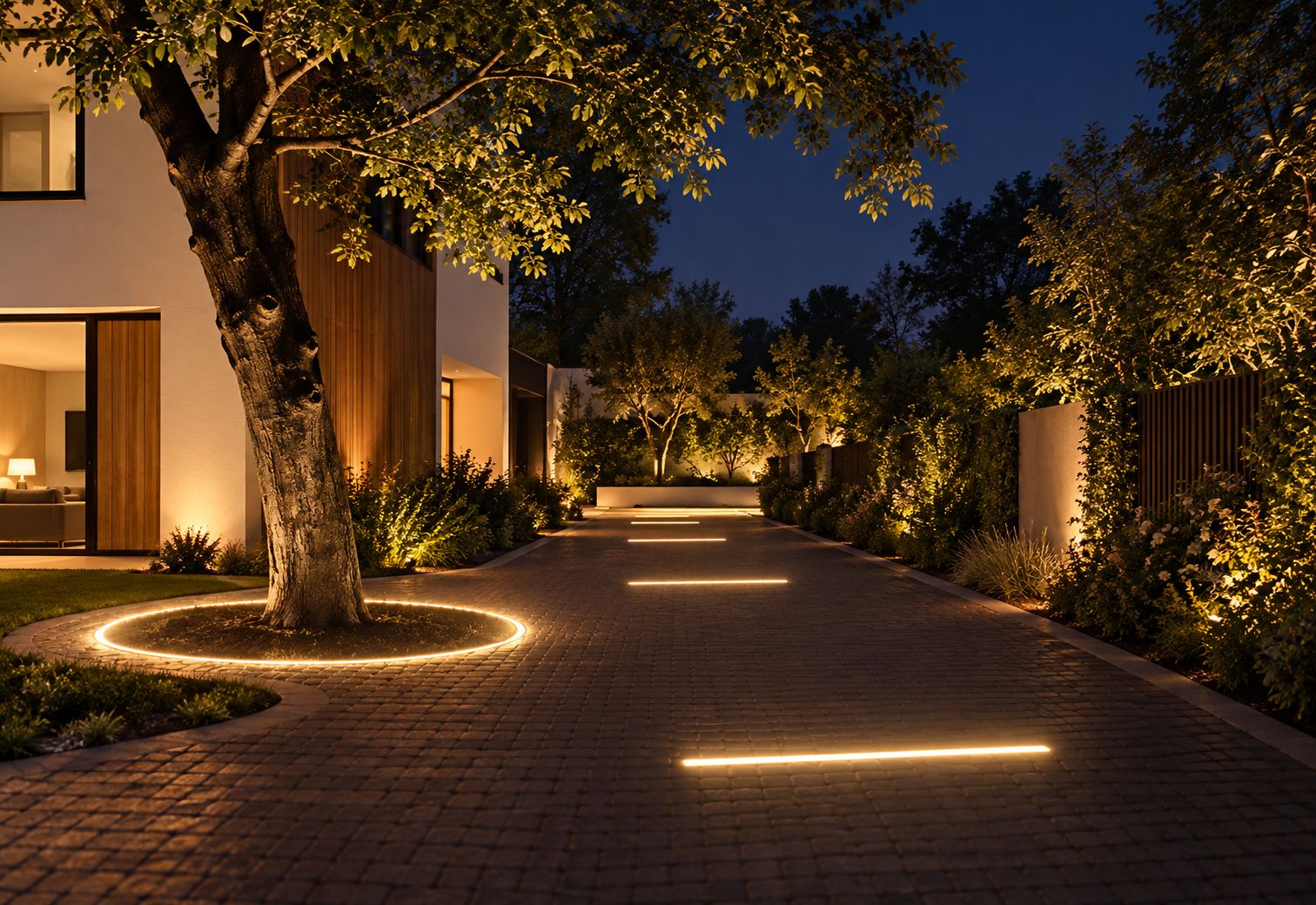

Medžių, takų ir įvažiavimo apšvietimas profiliuose sumontuotomis LED juostomis.

Lauko sistemoms reikia profilių ir LED juostų, atsparių drėgmei, dulkėms, temperatūrų svyravimams bei ultravioletiniams spinduliams. Taip pat būtina pasirūpinti vandens nutekėjimu – net sandarioje konstrukcijoje neturėtų susidaryti vietų, kuriose nuolat kauptųsi vanduo.

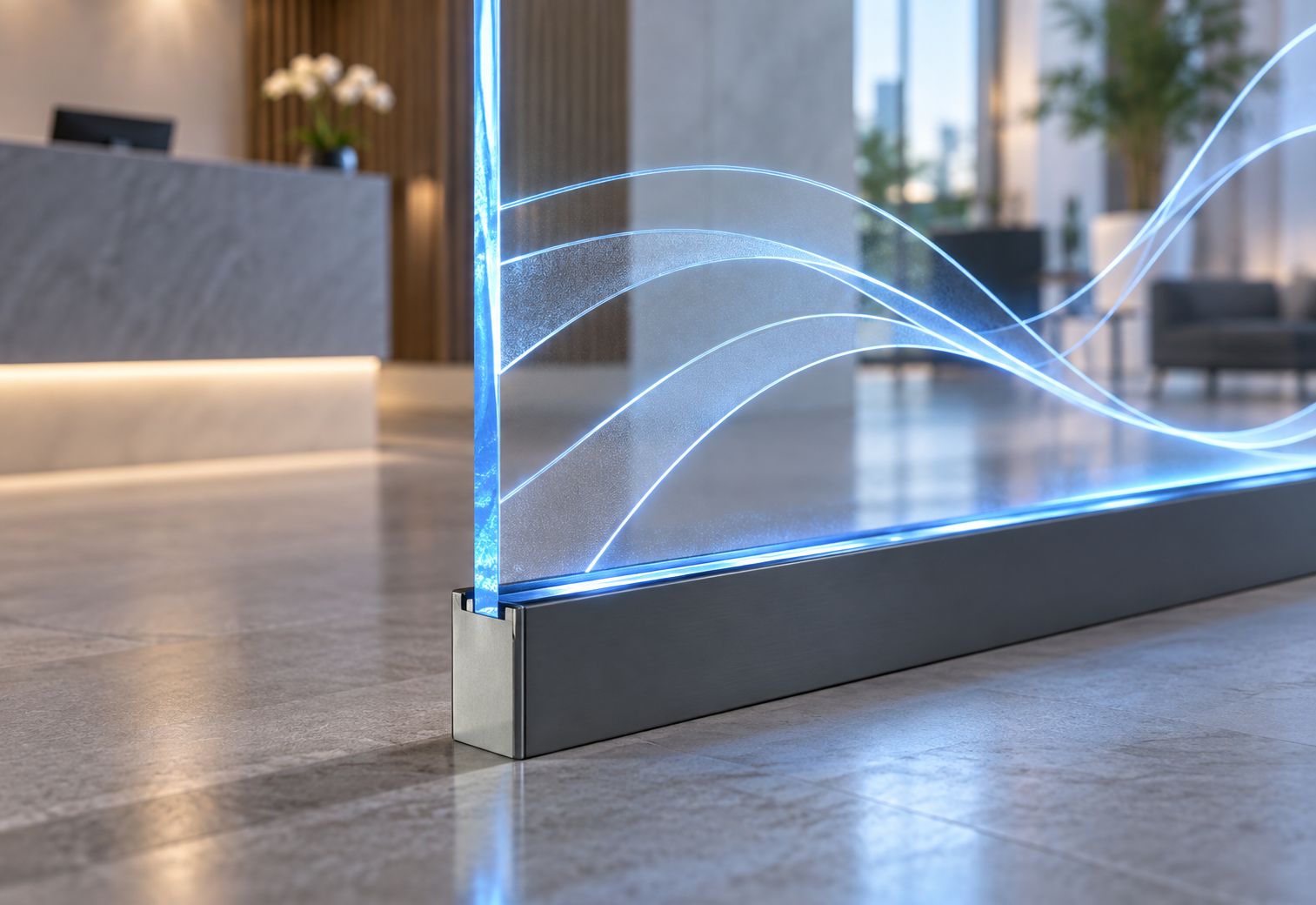

Briauna apšviečiamo stiklo reklaminis stendas.

LED profilis gali atlikti ir stiklo laikiklio funkciją. Apšvietus graviruoto stiklo briauną, šviesa išryškina užrašus bei grafinius elementus. Naudojant RGB arba RGBW juostas galima keisti jų spalvą.

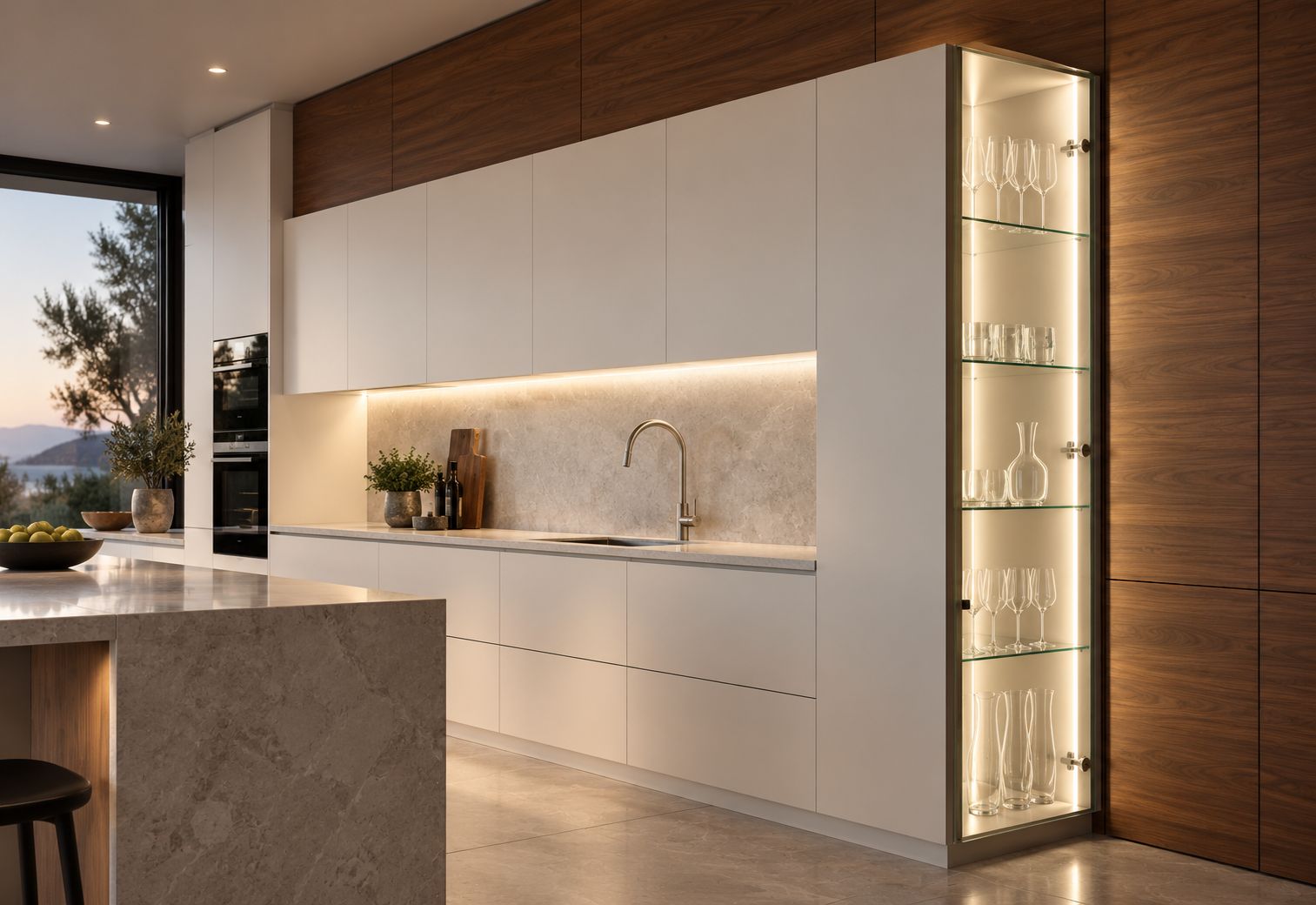

Stiklinės spintos apšvietimas kompaktiškame aliuminio profilyje.

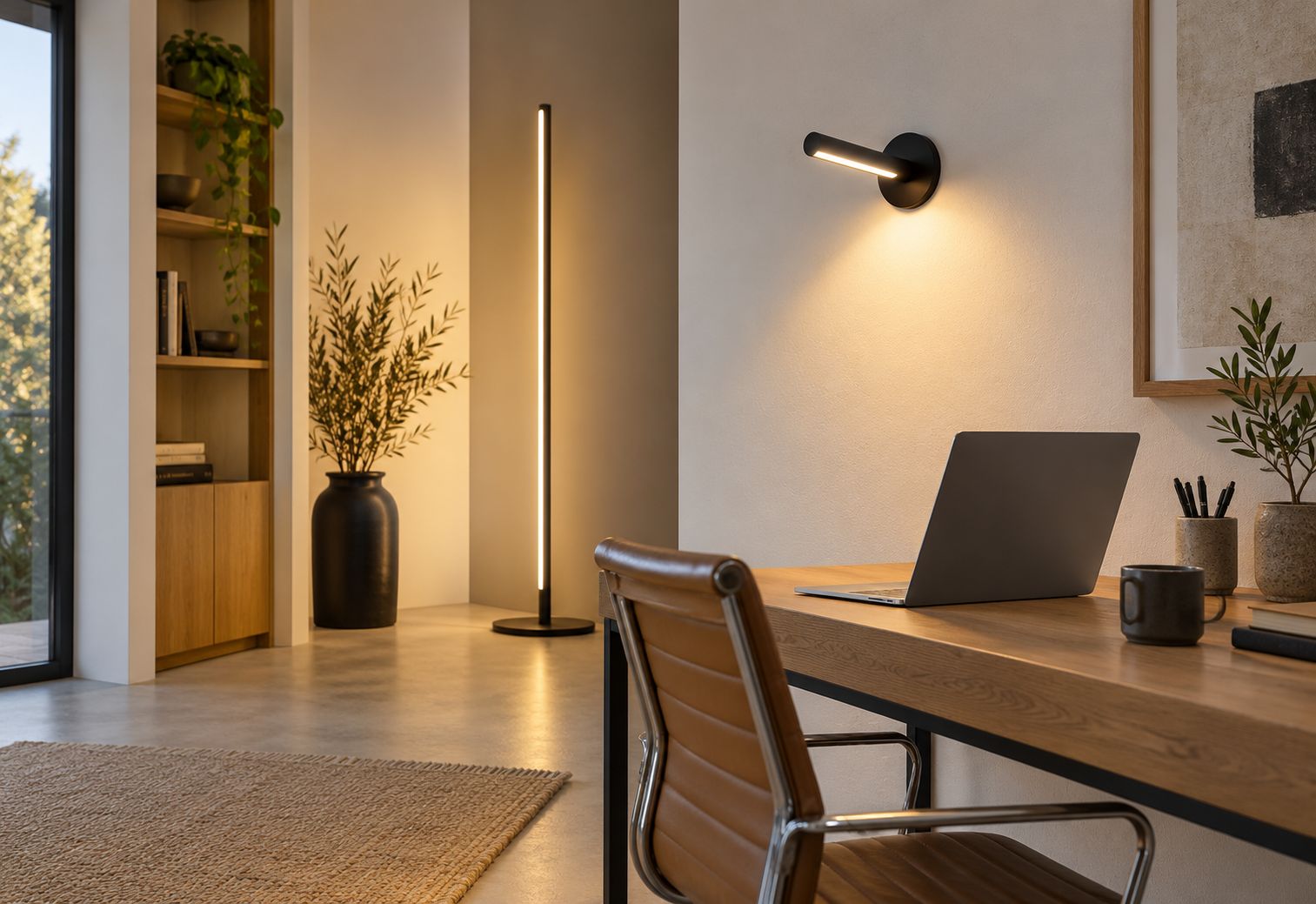

Iš aliuminio profilio ir medinio pagrindo pagaminti pastatomas bei sieninis šviestuvai.

LED profilis suteikia galimybę pačiam suformuoti norimo ilgio, formos ir paskirties šviestuvą. Profilis gali būti derinamas su mediena, metalu, stiklu ar kitomis interjero medžiagomis.

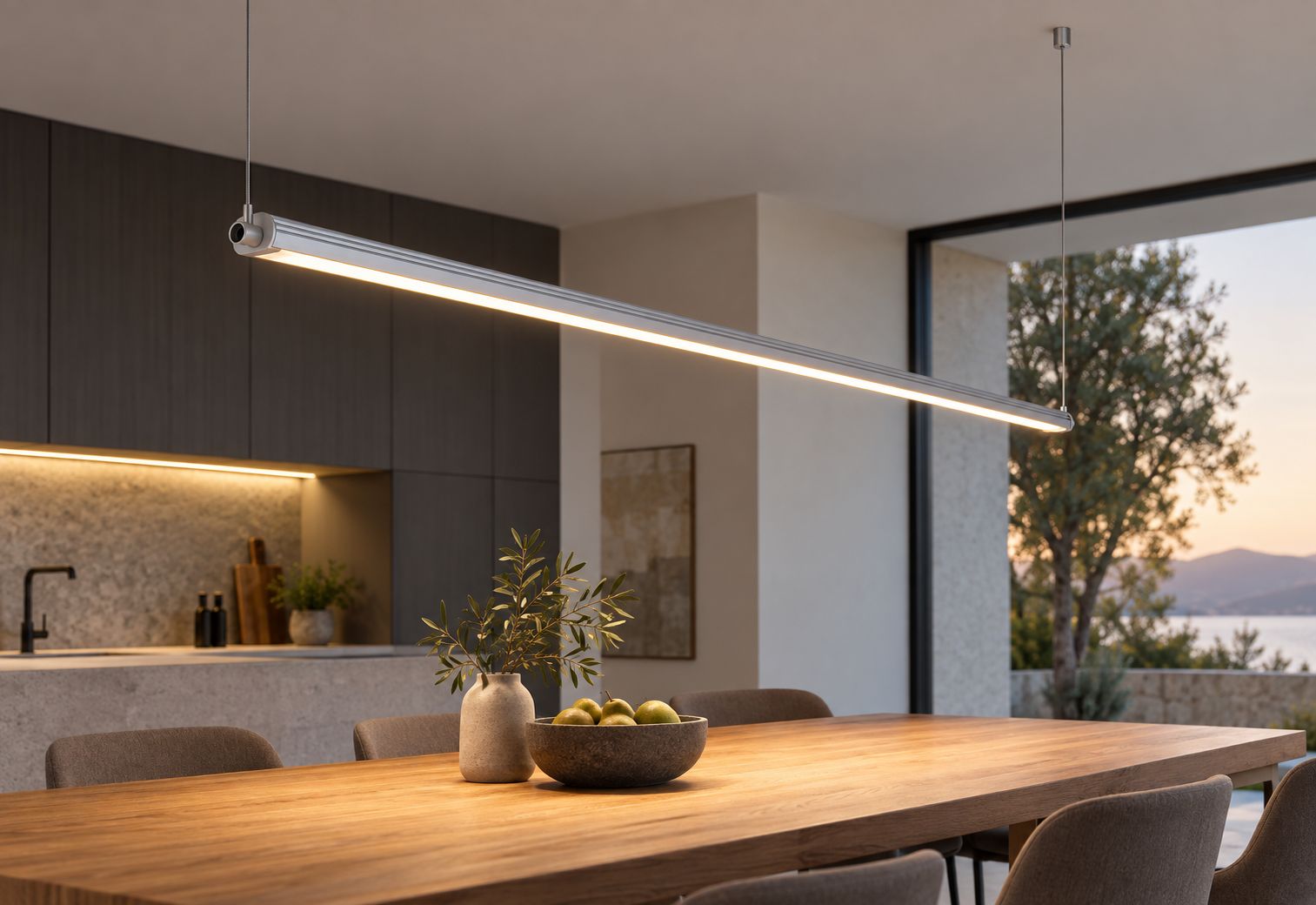

Pakabinamas linijinis šviestuvas iš aliuminio profilio.

Pakabinamas profilis su tinkamos galios LED juosta gali būti naudojamas virš virtuvės salos, valgomojo stalo, darbo vietos ar prekybinės ekspozicijos. Projektuojant tokį šviestuvą reikia vertinti ne tik bendrą juostos galią, bet ir jos šviesos srautą, profilio aušinimo galimybes, pakabinimo aukštį bei šviesos sklaidos kampą.

Baldų vidaus apšvietimas.

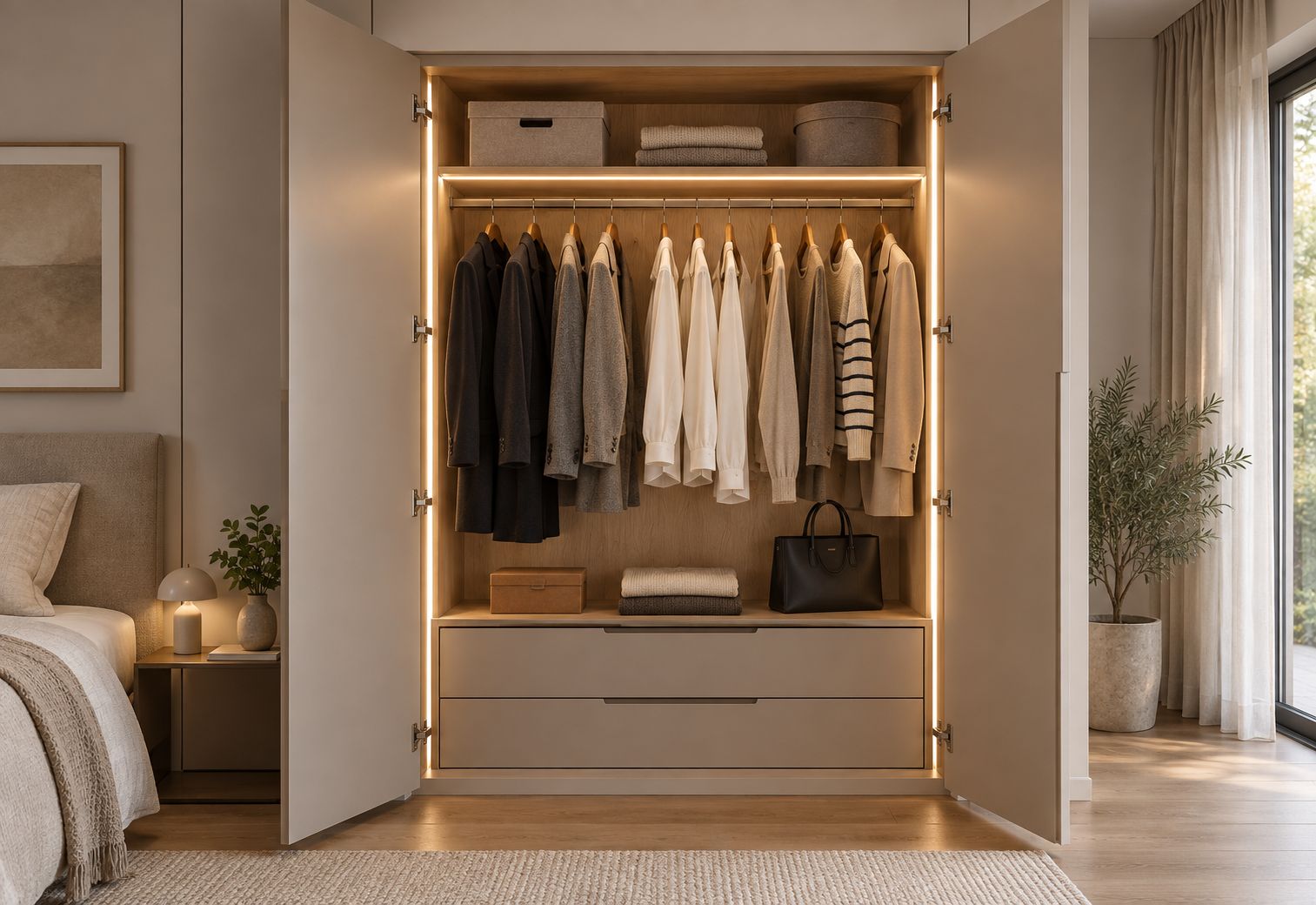

Drabužių spintos vidaus apšvietimas.

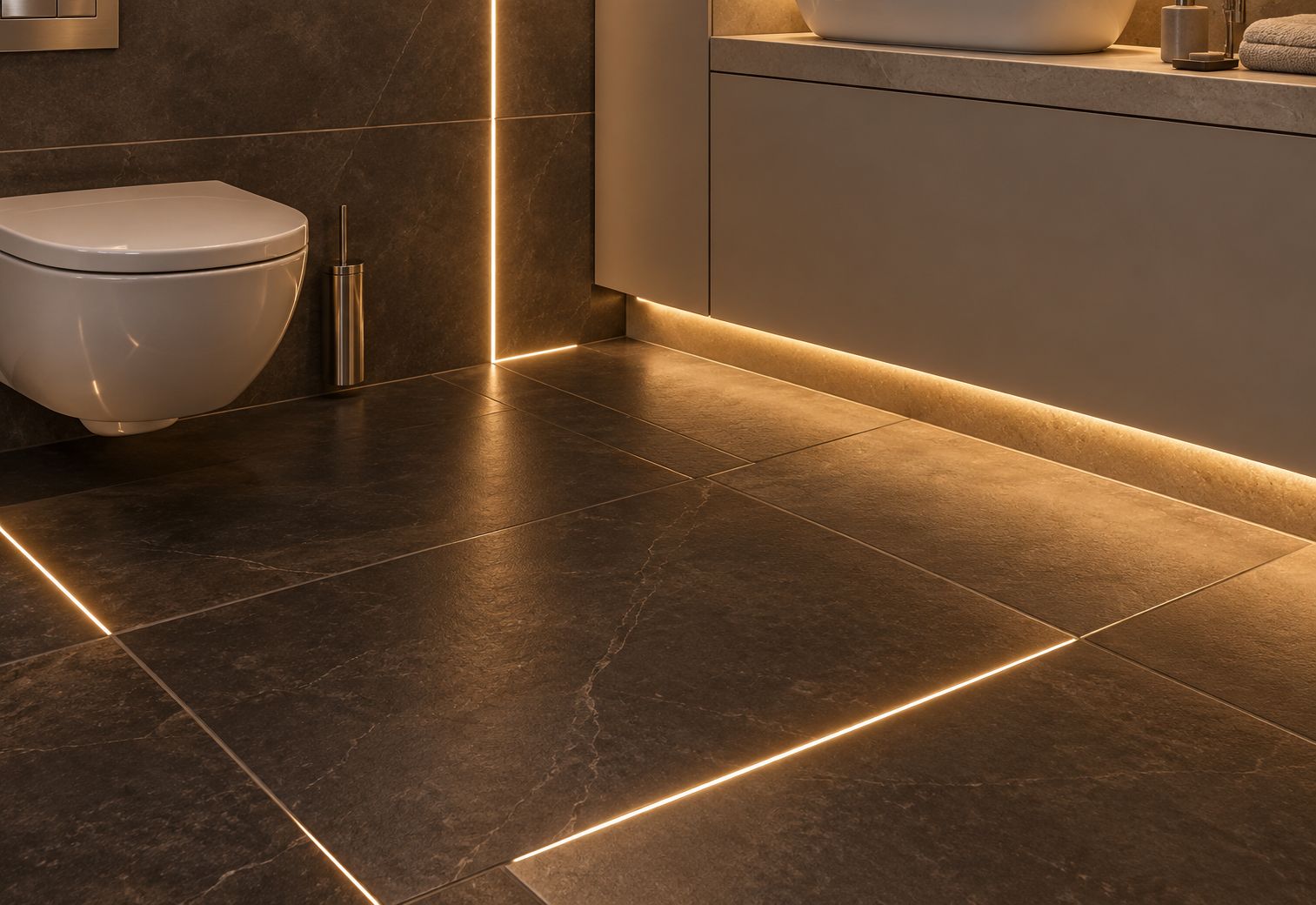

Vonios kambario grindų ir sienos sandūroje integruotas LED apšvietimas.
