Vis dar gyvas mitas, kad ant gipskartonio apkalos ir pertvarų negalima kabinti sunkesnių daiktų, kartais tuo vadovaujantis naudojamos perteklinės medžiagos. Gipskartonis išlaiko ne tik lentynas ir spinteles, bet ir radiatorius, šildytuvus, klozetus. Svarbiausia pasirinkti tinkamą sistemą ir tvirtinimą.
Savaime suprantama, kad gipskartonis – ne metalas. Medžiagos tankis ir kitos savybės neskirtos statinėms apkrovoms laikyti. Todėl išorinė statinė svorio (konsolinė) jėga sukelia gipskartonio plokštėje tempimo ir gniuždymo įrąžas, kurios gali gipskartonio plokštę deformuoti. Kad taip neatsitiktų, kabinant bet kokį svorį ant gipskartonio apkalos ar pertvaros, reikia naudoti atitinkamus tvirtinimo elementus ir įvertinti apkrovos svorį bei visos konstrukcijos pajėgumą – t. y. karkaso profilius, gipskartonio plokščių tankį ir sluoksnio storį. Vienokį svorį galima kabinti ant viengubo karkaso gipskartonio pertvaros su 12,5 mm storio standartinėmis plokštėmis, kitokį – ant dvigubų profilių karkaso pertvaros su dviem sluoksniais 12,5 mm storio padidinto tankio plokščių.
Konsolinė apkrova veikia horizontaliai ir vertikaliai, vadinama gembine, nes jos suminė arba atstojamoji jėga F yra koncentruojama per tam tikrą atstumą nuo stabilaus paviršiaus, tas atstumas vadinamas jėgos pečiu.

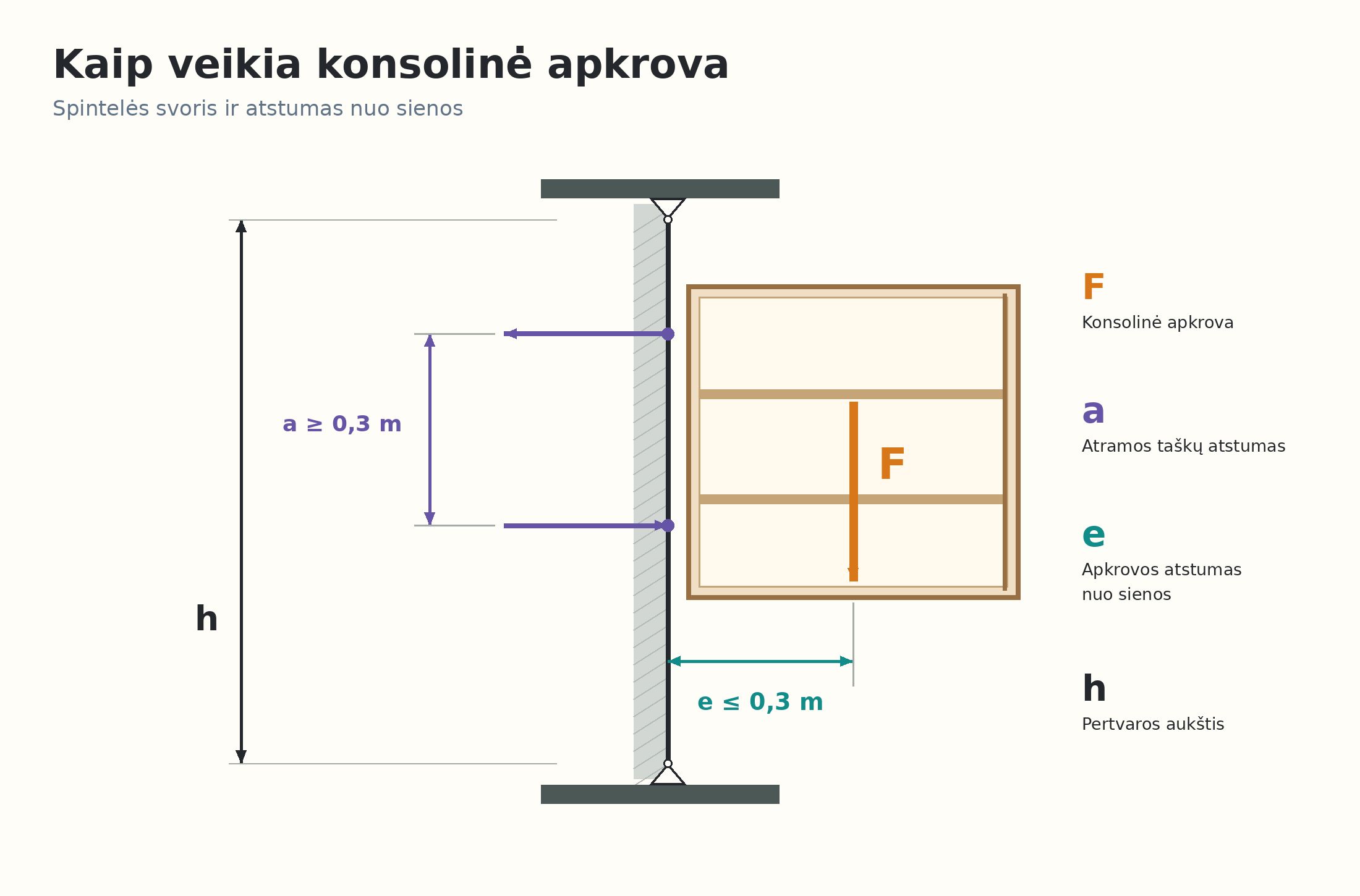

Spintelės svoris F veikia atstumu e nuo sienos. Viršutiniai tvirtinimo taškai tempiami nuo sienos, o apatinėje dalyje spintelė remiasi į ją. Schemoje a žymi atramos taškų atstumą, h – pertvaros aukštį.
Kad būtų sudarytas apkrovą išlaikantis sverto petys, būtina atsižvelgti į kabinamo daikto matmenis ir svorį, praktikoje didesnę reikšmę turi apkrovos svoris. Tam tikslui yra sudarytos lentelės, kuriose nurodyti, pavyzdžiui, spintelių matmenys, svoriai ir tvirtinimo taškų poreikis. Lentelėse parodyta, kokią apkrovą laiko du arba daugiau tvirtinimo taškų, įvertinant spintelės gylį (petį), plotį ir jos svorį. Tokiu būdu galima patikrinti, ar apkrovas atlaikys du taškai, ar jų reikės daugiau.
Prie gipskartonio pertvarų kabinamų spintelių dydžiai, svoris ir tvirtinimo taškų skaičius

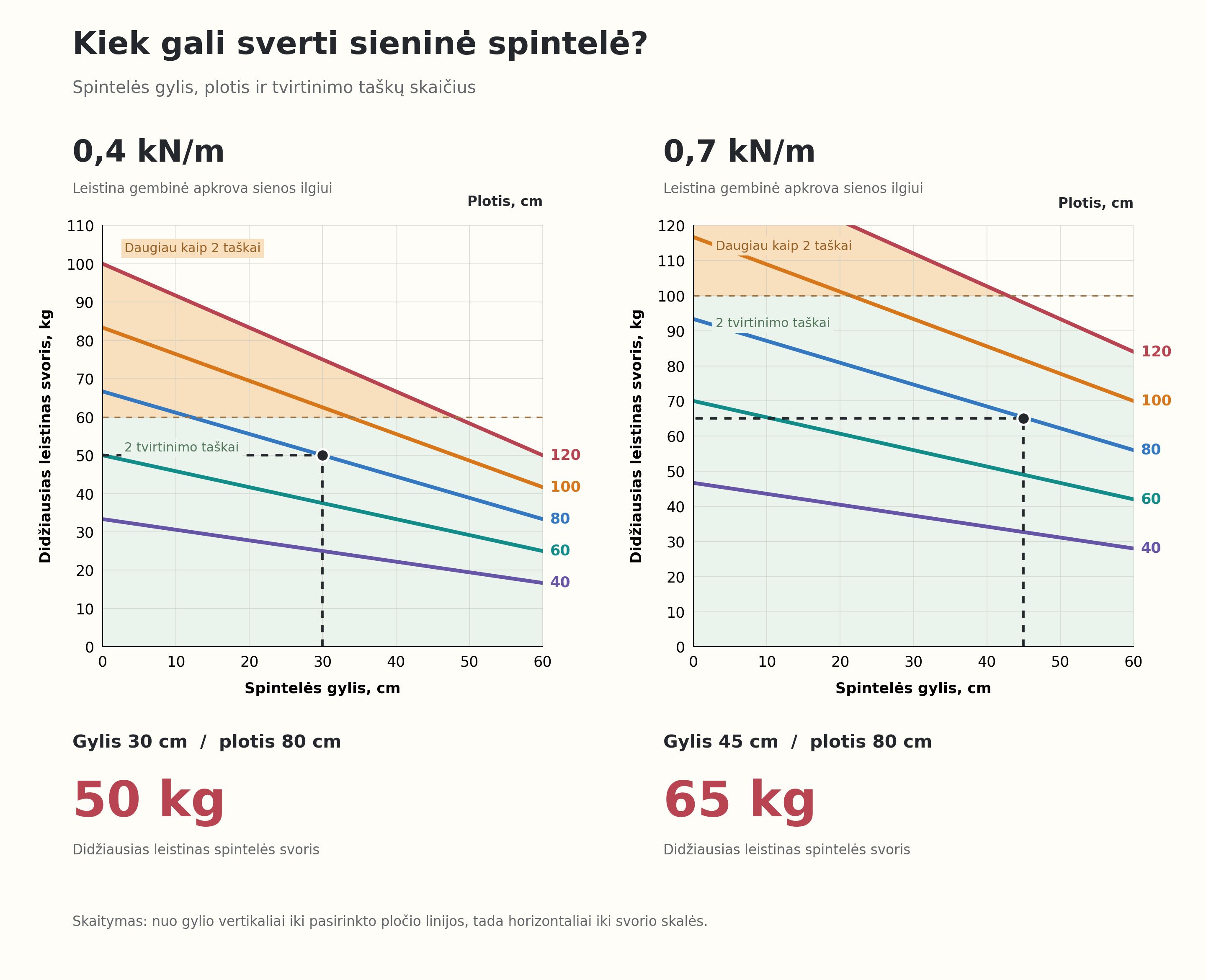

Grafikuose parodytas didžiausias leistinas spintelės svoris pagal jos gylį ir plotį. Esant 0,4 kN/m leistinai gembinei apkrovai, 30 cm gylio ir 80 cm pločio spintelės didžiausias svoris yra 50 kg. Esant 0,7 kN/m apkrovai, 45 cm gylio ir 80 cm pločio spintelės – 65 kg. Spalvinės zonos žymi dviejų ir daugiau kaip dviejų tvirtinimo taškų poreikį.
Apkrovos ant gipskartonio pertvarų ypač aktualios virtuvėje. Dažnai pasitaiko, kad gipskartonio pertvara nuo virtuvės reikia atskirti koridorių ar kitus kambarius. O ant virtuvės sienų reikia pritvirtinti sunkesnes spinteles, ir pertvaros turi būti tinkamos jų svoriui išlaikyti. Todėl rekomenduotina tokiai pertvarai naudoti dvigubą padidinto tankio gipskartonio plokščių apkalą. Jos ir stipresnės, ir patvaresnės, t. y. gerai laiko apkrovas.
Dažnai žmonės bijo, kad gipskartonis nelaikys spintelių, ir pirmą sluoksnį montuoja iš OSB plokščių. Tai yra perteklinis sprendimas, nes dviejų 12,5 mm storio padidinto tankio gipskartonio plokščių vienas tvirtinimo taškas laiko apie 60 kg apkrovą su metaliniais-plastikiniais tuštuminiais ankeriais. Spintelei naudojami du arba trys tvirtinimo taškai. Be to, impregnuotos padidinto tankio plokštės tinka virtuvei ir dėl didesnio atsparumo drėgmės poveikiui.
Su OSB naudojimu susiję keletas neigiamų momentų. OSB plokščių kaina didesnė nei padidinto tankio gipskartonio. OSB plokštės tvirtinamos į medinį karkasą, metalinis karkasas, kurio skardos storis ne didesnis kaip 0,6 mm, nėra skirtas tokių plokščių tvirtinimui. OSB plokštės yra medinės, jų ilgio pokyčiai keičiantis patalpos oro drėgmei ir temperatūrai iki 10 kartų skiriasi nuo gipskartonio plokščių, todėl OSB plokštės gali „išpūsti“ konstrukcijas ir ardyti paviršinio sluoksnio siūles.
Tvirtinant į OSB plokštę lentynas standartiniais medvaržčiais, reikia naudoti storesnes plokštes, standartinio 12,5 mm storio plokštėms reikia plokštėms skirtų tvirtinimo elementų – tuštuminių arba skėtinių movų ir pan. T. y. tokių pačių elementų kaip ir gipskartoniui. Žinoma, plėšimą OSB išlaiko geriau, bet gipskartonio laikomosios galios praktiškai visada pakanka. Jei tvirtinama tik OSB juosta, tai tik į ją ir galima tvirtinti krūvius. Kai sumontuojama dviguba gipskartonio plokščių apkala, apkrovą galima tvirtinti bet kurioje sienos vietoje.
Apkrovos skirstomos į lengvas, vidutines ir sunkias gembines konsolines apkrovas.
Jei konsolinė apkrova neviršija 40 kg kiekvienam sienos, prie kurios kabinama apkrova, ilgio metrui, pavyzdžiui, lengvos knygų lentynos ir sieninės spintelės, ją galima montuoti prie pertvaros ar sienų apkalos bet kurioje vietoje.
Jei konsolinė apkrova yra nuo 40 iki 70 kg kiekvienam sienos ilgio metrui, ją galima kabinti prie gipskartonio pertvaros ar sienos apkalos bet kurioje vietoje, jei gipskartonio apkalos storis ne mažesnis kaip 18 mm. Tas pats galioja dvigubo karkaso pertvaroms, jei statramsčių eilės tarpusavyje tvirtai sujungtos, pavyzdžiui, gipskartonio juostomis.
Jei gembinės apkrovos viršija 0,4 kN/m (40 kg/ilgio metrui) arba 0,7 kN/m (70 kg/ilgio metrui) ir siekia iki 1,0 kN/m (100 kg/ilgio metrui) arba 1,5 kN/m (150 kg/ilgio metrui), pavyzdžiui, kabinami boileriai, klozetai ar praustuvai, apkrovas turi perimti traversos arba stovai, kurie montuojami į karkasą ir perduoda apkrovas į grindis.
Svorių ant gipskartonio tvirtinimas
Pagal apkrovos svorį parenkami tvirtinimo elementai.
Pačius lengviausius svorius, nuo 5 iki 15 kg, pavyzdžiui, paveikslus, lentynas, šviestuvus ir pan., galima kabinti ant paprasčiausių kabliukų – pakabų, kurios parenkamos pagal kabinamo daikto svorį.
Pakabos tvirtinamos medsraigčiais, skiriasi medsraigčių skaičius ir jų išdėstymas bei atitinkamai apkrovos jėgos pasiskirstymas.

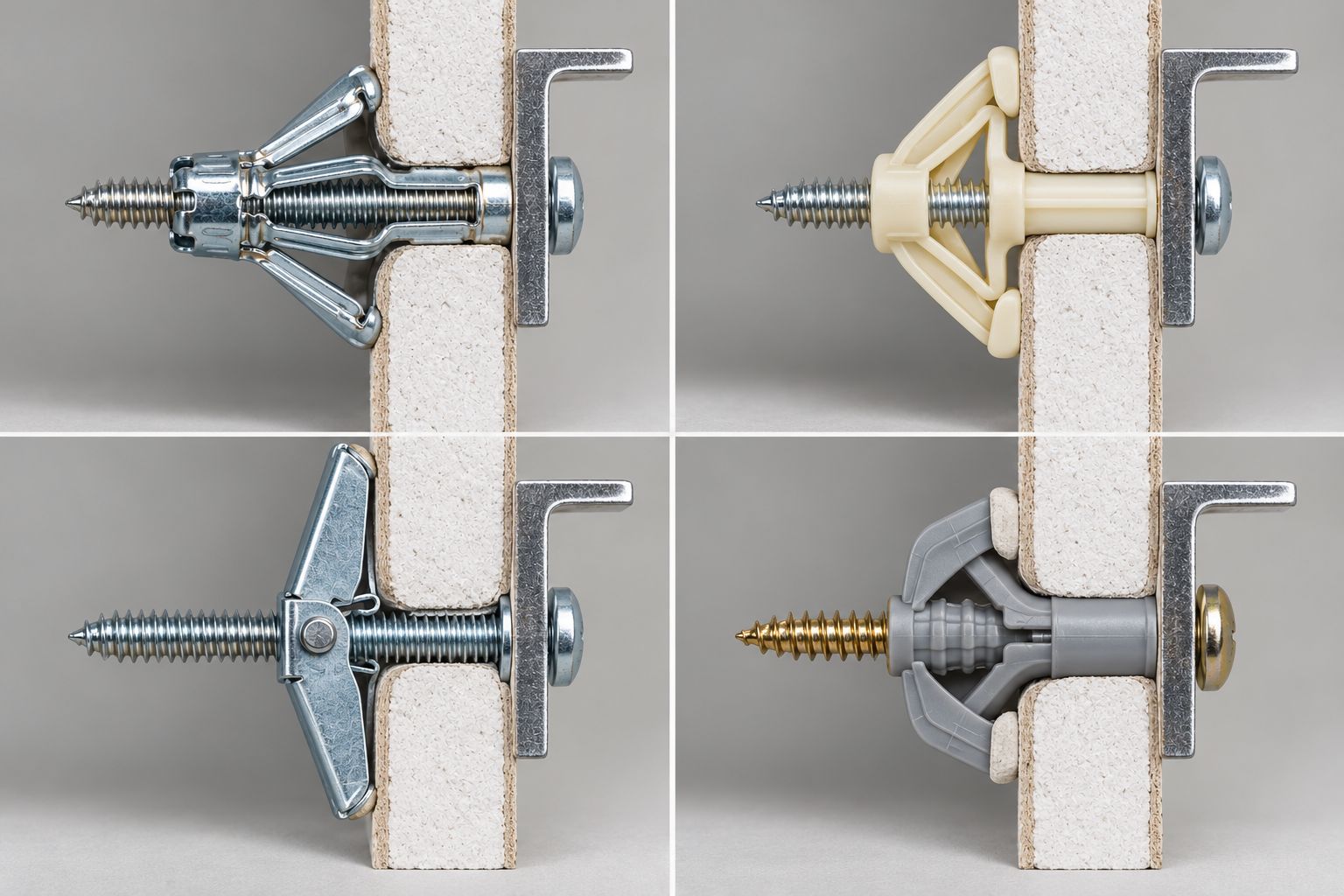

Didesnius svorius, iki 60 kg, išlaiko specialūs ankeriai, kurių paprastai pakanka įprastinėms lentynoms ar spintelėms. Tai gali būti tuštuminiai metaliniai ankeriai arba movos, plastikiniai-metaliniai ankeriai.
Metaliniai tuštuminiai ankeriai, kartais vadinami movomis ar kaiščiais, tinka iki 30 kg apkrovoms viename plokštės sluoksnyje, 50 kg apkrovai, jei svoris kabinamas ant dviejų sluoksnių plokščių. Jei pertvara sumontuota iš stipresnio, padidinto tankio gipskartonio, galima pridėti po 5 kg kiekvienam sluoksniui.
Ankeriui sumontuoti gipskartonyje reikia išgręžti skylutę, atitinkančią ankerio skersmenį, ankerį įstumti ir išplėsti metalines plokšteles – sparnelius. Į kitą gipskartonio plokštės pusę išlindęs kaištis prispaudžia metalines plokšteles prie plokštės, taip paskirstydamas apkrovą. Į ankerį įsukus varžtą M5 × 60, ant jo galima kabinti svorį. Minimalus ankeriavimo gylis – 15 mm.
Svoriams iki 65 kg ant dviejų sluoksnių, po 15 mm storio, padidinto tankio gipskartonio kabinti galima naudoti tuštuminius metalinius arba tuštuminius metalinius-plastikinius ankerius.
Panašiai veikia plastikinis-metalinis ankeris. Jis tinkamas iki 35 kg apkrovai viename plokštės sluoksnyje, 55 kg – dviejuose sluoksniuose. Jei sumontuotas stipresnis, padidinto tankio gipskartonis, galima pridėti dar po 5 kg, o jei plokštės po 15 mm, iš viso bus 65 kg. Šio ankerio didesnė laikomoji galia pagrįsta tuo, kad galinėje gipskartonio plokštės pusėje metalinė plokštelė sudaro didesnį nei išgręžtos skylės plotas pailgą atraminį plotą.

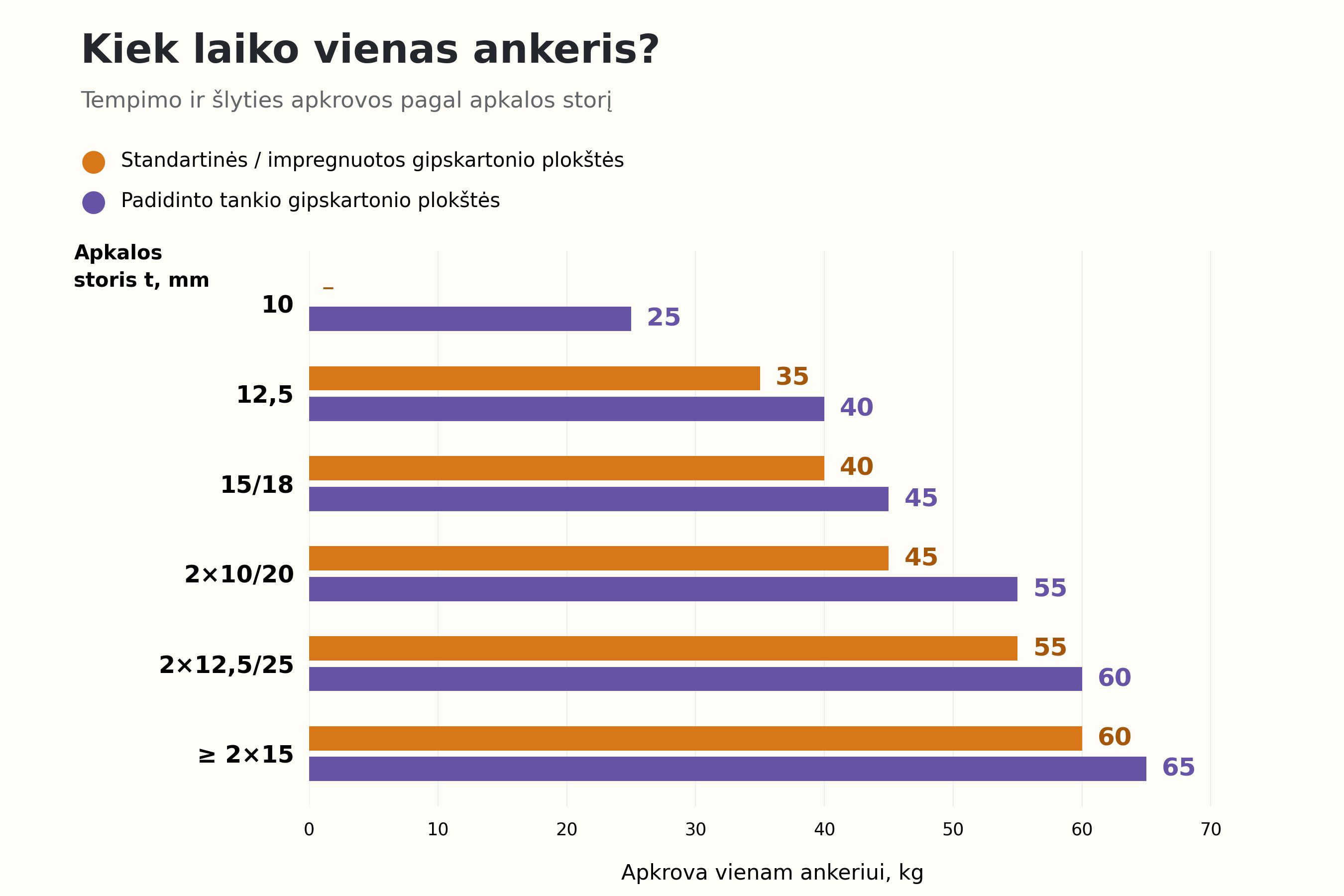

Vieno metalinio-plastikinio tuštuminio ankerio laikomoji galia skirtingo storio apkaloje. Oranžinės juostos žymi standartines ir impregnuotas, violetinės – padidinto tankio gipskartonio plokštes. Dviejų 12,5 mm storio sluoksnių apkaloje parodytos atitinkamai 55 ir 60 kg apkrovos, dviejų 15 mm sluoksnių – 60 ir 65 kg.
Pro išgręžtą skylę prakišamas ankeris, atlenkus plastikinius strypelius pailga metalinė galvutė kitoje plokštės pusėje prisispaudžia, užfiksuojama kaiščiu, plastikiniai strypai nulaužiami ir įsukamas laikantysis varžtas.
Svarbu įsukti ne per trumpą varžtą. Jo ilgis apskaičiuojamas taip: pavyzdžiui, turite 60 mm ilgio varžtą. Iš jo ilgio atimkite apkalos storį ir būtiną minimalų įsukimo gylį – 15 mm. Gausite skaičių, kuris parodys, kiek varžto ilgio lieka tvirtinamai detalei.

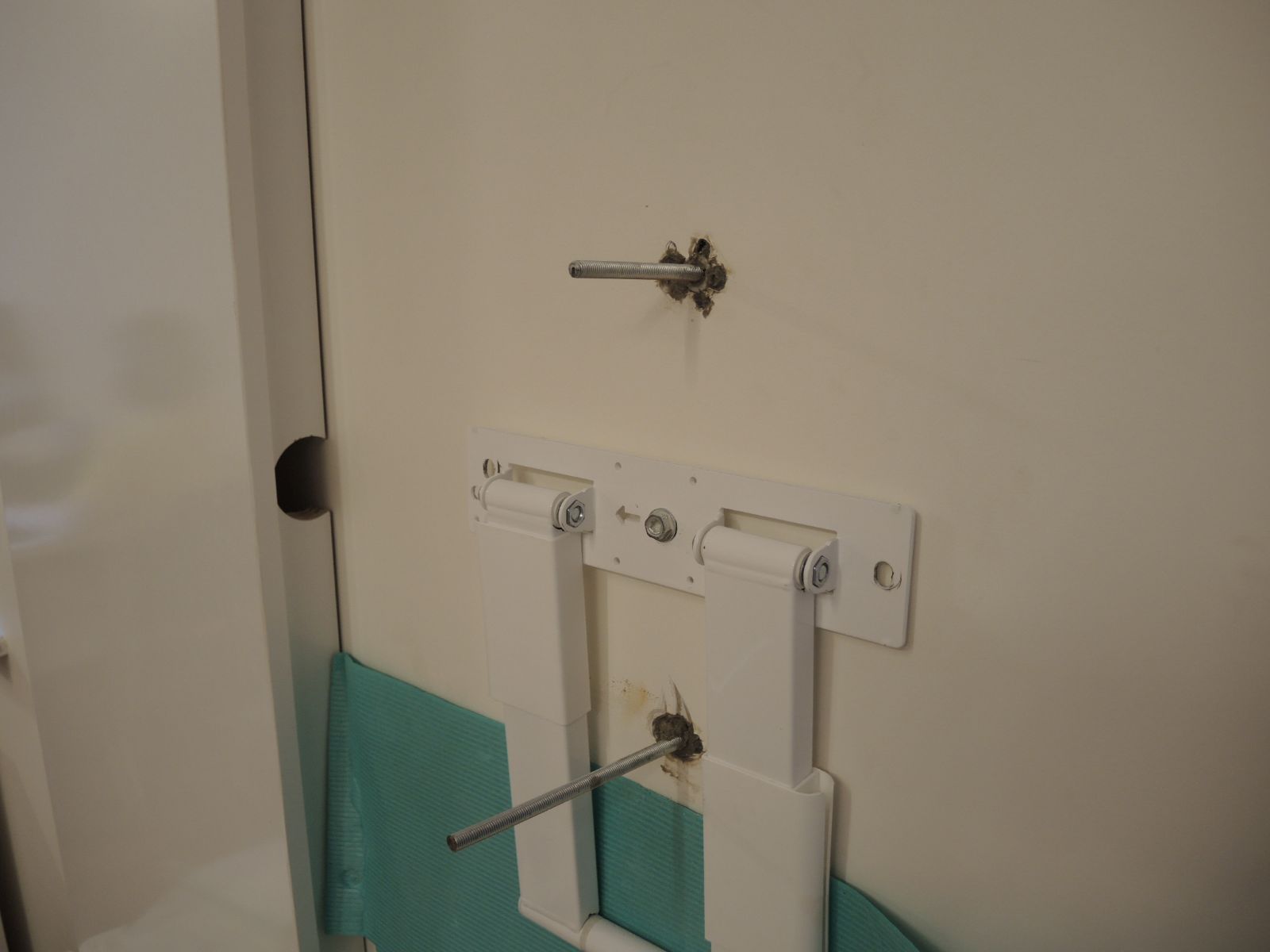

Ankeriai įtvirtinti mūrinėje sienoje už gipskartonio sluoksnio, o srieginiai strypai išvesti per apkalą. Kabinamo įrenginio apkrovą perima mūras. Strypų ilgis apima įtvirtinimo gylį mūre, tarpą iki apkalos, gipskartonio storį ir išorinę tvirtinimo dalį.
Atramos dideliems svoriams gipskartonyje kabinti
Jei numatoma, kad apkrovos bus ypač didelės, pavyzdžiui, reikia pakabinti boilerį, montuojant pertvarą būtina įrengti specialias konstrukcines priemones. Jų yra ne viena – galima sumontuoti papildomus UA arba CW profilius nuo grindų iki lubų, įmontuoti universalią traversą, skersinę siją, rėmą ir pan.
Apkrovai iki 1,5 kN/m, arba apie 150 kg vienam sienos ilgio metrui, galima naudoti universalią traversą, kuri išlaikys šildytuvą, radiatorių, sieninę atlenkiamą sėdynę ir pan.
Universali traversa – tai 23 mm storio daugiasluoksnė medienos plokštė su cinkuoto plieno 2 mm storio UA profiliais kraštuose, per kuriuos traversa tvirtinama prie pertvaros statramsčių šono. Apkrova prie traversos tvirtinama universaliais tvirtinimo varžtais.
Konsolinę apkrovą, siekiančią 70–150 kg kiekvienam sienos ilgio metrui, pavyzdžiui, klozetą, praustuvą ar boilerį, galima kabinti ant į profilių karkasą įmontuojamų specialių rėmų. Jiems formuoti naudojamos specialios skersinės ir išilginės sijos iš UA statramsčių bei kitos konstrukciją sustiprinančios priemonės.
Daugelis sanitarinės įrangos gamintojų kartu su kabinamais prietaisais – klozetais, praustuvais, bidė, pisuarais ir kt. – komplektuoja specialius gamyklinius rėmus – modulius, išlaikančius gipskartonio pertvaroje iki 400 kg konsolinę apkrovą.
Kabinamų sanitarinių prietaisų montavimo sistema vadinama potinkine sistema. Ji montuojama kartu su gipskartonio profiliais, turi atramas į grindis, komplektą sudaro rėmai, tvirtinimo detalės ir jungtys.
Kai kurie sanitarinės įrangos gamintojai turi po kelis skirtingo aukščio potinkinius modulius, kurių montavimo rėmai pritaikyti skirtingoms konstrukcijoms – mūrui, gipskartoniui, medienai – ir laiko iki 400 kg apkrovą.
Kai kas vis dar abejoja, ar prie gipskartonio pertvaros galima montuoti, pavyzdžiui, pakabinamą klozetą. Galima, kadangi klozeto apkrovą per atraminį rėmą perima grindys. Svarbu užtikrinti, kad potinkiniai moduliai būtų pritvirtinti ir prie grindų, ir prie metalinių statramsčių, naudojant tvirtinimo varžtus.
Gipskartonio apkala ar pertvara nėra kliūtis svoriui kabinti. Tereikia pasirinkti tinkamą pertvarą, tvirtinimo sistemą ir teisingai ją sumontuoti.
