Garso izoliacijos įrengimas ant perdangos

Vienas svarbiausių klausimų įrengiant tarpaukštines perdangas yra garso izoliacija. Ypač tai svarbu daugiabučiuose gyvenamuosiuose namuose. Atitvarinės konstrukcijos – lauko sienos ir vidaus pertvaros – pirmiausia turi riboti ore sklindantį garsą, o perdangų konstrukcijos turi izoliuoti ir ore sklindantį, ir smūgio, pavyzdžiui, žingsnių, garsą.

Ore sklindančio garso izoliacijai svarbi perdangos masė, sandarumas ir mazgų vientisumas. Smūgio garsui mažinti grindų konstrukcija nuo laikančiosios perdangos atskiriama tampriu, virpesius slopinančiu sluoksniu. Taip įrengiamos vadinamosios plūdriosios grindys.

Toliau aprašomas ritininis stiklo pluošto veltinio paklotas smūgio garsui izoliuoti, klojamas po monolitiniu išlyginamuoju sluoksniu. Nagrinėjamo pakloto storis – 4 mm, plotis – 1000 mm, ilgis – 3400 mm. Jį sudaro trys stiklo pluošto veltinio sluoksniai, apgaubti polietileno plėvele. Tokie duomenys apibūdina konkretų paklotą, todėl renkantis kitą gaminį būtina tikrinti jo eksploatacinių savybių deklaraciją, montavimo instrukciją ir visos perdangos konstrukcijos akustinių bandymų duomenis.

Pakloto klojimas po išlyginamuoju sluoksniu

1. Prieš klojant paklotą reikia paruošti perdangą:

   • cemento skiediniu užtaisyti visas angas;

   • nupjauti virš perdangos išsikišusias montavimo kilpas ir armatūros galus;

   • užlyginti perdangos plokščių sandūras, pašalinti betono ir skiedinio iškilimus;

   • prie perdangos pritvirtinti elektros ir kitų inžinerinių sistemų vamzdžius.

2. Ant paruoštos perdangos pilamas ir sutankinamas sausas smėlis. Monolitinei perdangai numatomas 40 mm, o 220 mm storio tuštuminių plokščių perdangai – 50 mm sluoksnis. Smėlis turi visiškai uždengti ant perdangos nutiestus vamzdžius. Konkretų išlyginamojo sluoksnio sprendinį turi patikrinti projektuotojas, įvertinęs apkrovas ir konstrukcijos drėgminį režimą.

3. Ant išlyginto smėlio paklotas klojamas su 50 mm užlaida, o sandūros sandariai suklijuojamos gamintojo nurodyta juosta. Danga turi būti ištisinė ir nepažeista.

4. Kad tarp grindų ir sienų nesusidarytų standžių jungčių – garso tiltelių, pakloto kraštai užlenkiami per visą patalpos perimetrą arba įrengiama elastinga kraštinė juosta. Išlyginamasis sluoksnis negali tiesiogiai liestis su sienomis, kolonomis, vamzdžiais ar kitomis standžiomis konstrukcijomis. Išsikišusi kraštinė juosta nupjaunama tik sukietėjus išlyginamajam sluoksniui ir įrengus grindų dangą pagal pasirinktos sistemos nurodymus.

Dažniausios perdangų konstrukcijos

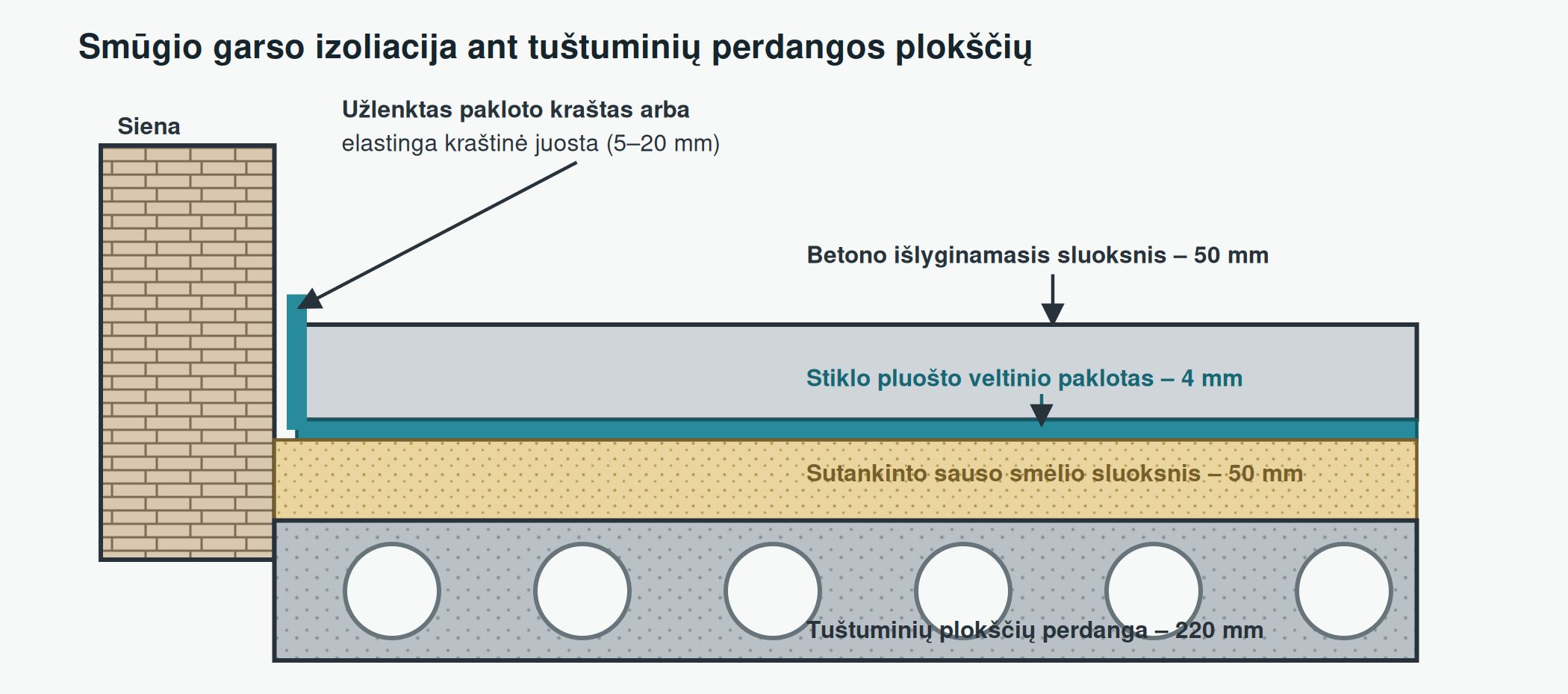

1 pav. Smūgio garso izoliacija ant 220 mm tuštuminių perdangos plokščių.

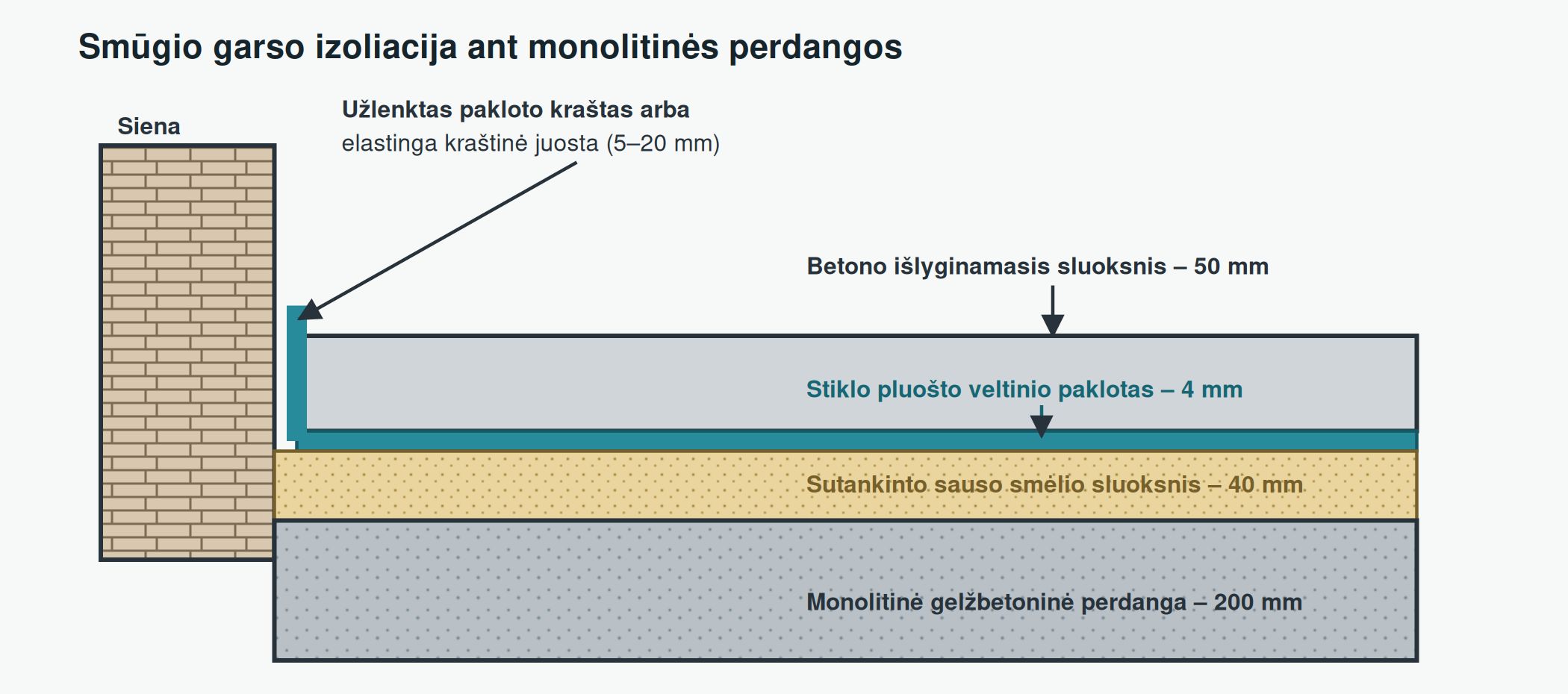

2 pav. Smūgio garso izoliacija ant 200 mm monolitinės perdangos.

Garso klasės ir smūgio garso rodiklis

Pastatų akustiniai reikalavimai Lietuvoje nustatomi pagal galiojančią STR 2.01.07:2003 „Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo“ redakciją. Reglamente vartojama penkių garso klasių sistema:

• A klasė – ypač gero akustinio komforto sąlygos;

• B klasė – pagerinto akustinio komforto sąlygos;

• C klasė – priimtino akustinio komforto sąlygos;

• D klasė – nepakankamo akustinio komforto sąlygos;

• E klasė – ribinio akustinio komforto sąlygos.

Naujai projektuojamų dvibučių, daugiabučių ir blokuotų gyvenamųjų pastatų vidaus aplinkos garso klasė turi būti ne žemesnė kaip C. Aukštesnė A arba B klasė pasirenkama projekto užduotyje. Reikalavimų atitiktis vertinama ne pagal vieną izoliacinę medžiagą, o pagal užbaigtos atitvaros arba išmatuotos patalpos rodiklius.

Smūgio garso slėgio lygio rodiklis L′n,w apibūdina, kiek smūgio garso perduodama per perdangą į gretimą patalpą. Kuo ši vertė mažesnė, tuo smūgio garso izoliacija geresnė.

* Pateikti ankstesniame tekste nurodyti natūrinių matavimų ir skaičiavimų rezultatai. Jie taikomi tik išbandytai visai konstrukcijai ir negali būti automatiškai perkeliami kitokiam paklotui, kitokiai perdangai ar pakeistam sluoksnių mazgui.

Pastabos:

1. Matuotos perdangos buvo be grindų ir lubų apdailos. Apdailos poveikis priklauso nuo jos konstrukcijos; jis turi būti vertinamas skaičiavimais arba bandymais, todėl negalima iš anksto teigti, kad bet kokia apdaila rodiklį pagerins.

2. Projektuojant reikia vadovautis aktualia reglamento redakcija, akustiniu projektu ir pasirinktos sistemos bandymų dokumentais.

Plono smūgio garso izoliavimo pakloto savybės

• Trijų sluoksnių paklotas vienu metu atlieka tampriojo izoliacinio ir atskiriamojo sluoksnio funkciją.

• Vieno 1000 × 3400 mm pakloto plotas – 3,4 m².

• Klojant su 50 mm užlaida ir sandariai suklijuojant siūles lengviau įrengti vientisą sluoksnį. Tačiau rezultatą lemia ne vien siūlės: svarbu nepažeisti pakloto ir nesudaryti standžių jungčių ties sienomis, vamzdžiais bei slenksčiais.

• 4 mm storio paklotas nedaug padidina grindų konstrukcijos aukštį. Vis dėlto plonas gaminys nėra savaime lygiavertis storesnei mineralinės vatos plokštei – sprendiniai lyginami pagal visos konstrukcijos bandymų rezultatus ir apkrovos savybes.

• Lankstų paklotą galima užlenkti ties sienomis, jeigu toks montavimo būdas numatytas gamintojo instrukcijoje. Kitu atveju naudojama atskira elastinga kraštinė juosta.

• Pirminiame apraše nurodytas ilgalaikis 50 metų spūdumas – 0,4 mm. Ši charakteristika yra konkretaus pakloto bandymų duomuo; pasirinkus kitą medžiagą reikia tikrinti jos deklaruotą spūdumą ir leistiną apkrovą.

• Sprendimą armuoti išlyginamąjį sluoksnį priima projektuotojas pagal sluoksnio medžiagą, storį, patalpos plotą, apkrovas, deformacines siūles ir sistemos gamintojo reikalavimus. Vien patalpos plotas nėra pakankamas kriterijus armatūros atsisakyti.

Garso izoliavimo juostos po gulėkšniais

Grindims ant gulėkšnių naudojamos elastingos garso izoliavimo juostos. Nagrinėjamos juostos storis – 5,2 mm, plotis – 125 mm. Ją sudaro dvigubas stiklo pluošto veltinio izoliacinis sluoksnis ir du atskiriamieji sluoksniai, apgaubti polietileno plėvele.

Ant lygaus pagrindo juostos tiesiamos ištisai po gulėkšniais ir netvirtinamos standžiai prie pagrindo, jei kitaip nenurodyta sistemos projekte. Ant gulėkšnių gali būti montuojamos tinkamo storio masyvo grindų lentos arba konstrukcinės medžio drožlių plokštės, pavyzdžiui, OSB, ir pasirinkta grindų danga. Plokščių storis, tvirtinimo žingsnis ir deformaciniai tarpai parenkami pagal apkrovas bei plokščių gamintojo reikalavimus.

Paklotas po parketlentėmis

Įrengiant plūdriąsias parketlenčių grindis ant išlyginamojo sluoksnio, smūgio garso perdavimą gali papildomai mažinti elastingas paklotas. Nagrinėjamo pakloto storis – 3 mm, plotis – 1000 mm, ilgis – 3400 mm.

Paklotas klojamas ant sauso, lygaus ir švaraus pagrindo. Gretimos juostos suglaudžiamos, neužleidžiamos viena ant kitos, o siūlės suklijuojamos pagal gamintojo instrukciją. Paklotas neturėtų būti laikomas universalia apsauga nuo statybinės drėgmės: ar reikalinga atskira garo izoliacinė plėvelė, sprendžiama pagal pagrindo likutinę drėgmę, grindų dangos gamintojo reikalavimus ir pakloto deklaruotas savybes.

Pirminiame apraše nurodyta, kad su 12–22 mm storio grindų danga smūgio garso sumažėjimas siekia 7–17 dB. Tai yra konkrečios gaminio ir dangos kombinacijos deklaruojamas rezultatas; kitų paklotų efektyvumą reikia vertinti pagal laboratorijoje nustatytą ΔLw rodiklį ir grindų sistemos suderinamumą.

Ką patikrinti prieš pasirenkant sprendinį

• kokiai apkrovai ir išlyginamojo sluoksnio tipui medžiaga skirta;

• deklaruotą dinaminį standį, spūdumą ir smūgio garso sumažėjimo rodiklį;

• visos perdangos konstrukcijos bandymų arba skaičiavimo ataskaitą;

• kraštinių juostų, vamzdžių pravedimų, slenksčių ir deformacinių siūlių mazgus;

• ar projektuojamas sprendinys atitinka galiojančio STR ir projekto akustinius reikalavimus.
