Kaip išvengti konstrukcinių elementų deformacijos?

2024-07-25

Projektuojant betonines ir gelžbetonines konstrukcijas būtina vertinti temperatūros bei drėgmės svyravimus. Aplinkos temperatūros drėgmė bei kietėjančio betono traukumas gali sukelti dideles konstrukcinių elementų deformacijas. Jeigu elementai negali laisvai deformuotis, t. y. deformacijos yra suvaržytos, juose susidaro didelės įrąžos.

Su HALFEN HSD-CRET elementais galima įrengti nesudėtingo konstrukcinio sprendinio deformacines sandūras. Šie elementai sandūrose atlaiko skersines jėgas, užtikrina jungiamųjų elementų (pvz. atskirų perdangos dalių) bendras vertikaliąsias deformacijas, tačiau tuo pat metu leidžia laisvai deformuotis nesukeliant papildomų įrąžų horizontalia kryptimi.

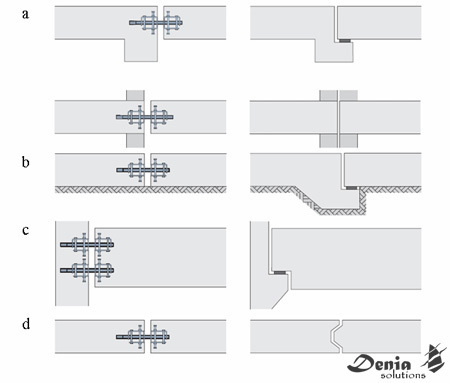

Deformacinių sandūrų konstrukciniai sprendiniai: a - monolitinio gelžbetonio perdangos plokščių sandūra; b - plokščių ant grunto sandūra; c - sijos sandūra su kolona; d - atraminių sienų sandūra

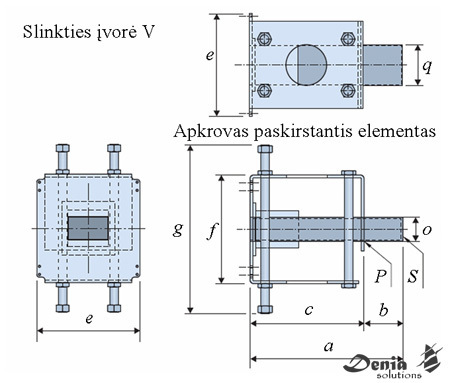

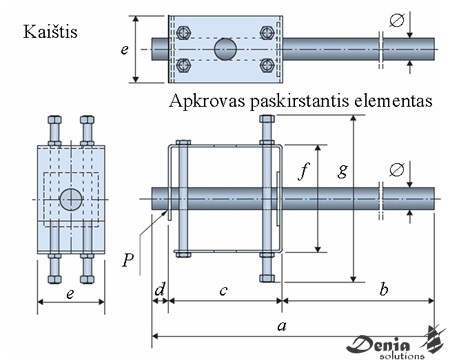

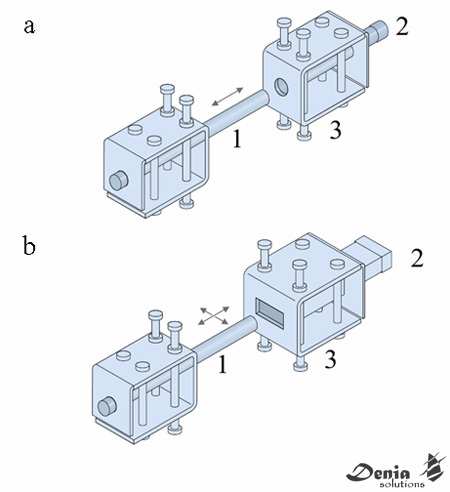

Jungimo detalių HALFEN HSD-CRET konstrukciniai sprendiniai:
a - detalė HALFEN HSD-CRET; b - detalė HALFEN HSD-CRET V.
1 - jungiamasis strypas; 2 - slinkties įvorė; 3 - apkrovas paskirstantis elementas

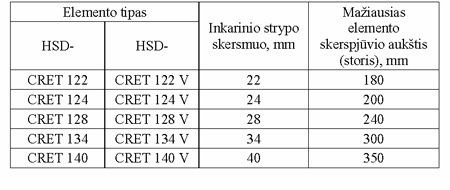

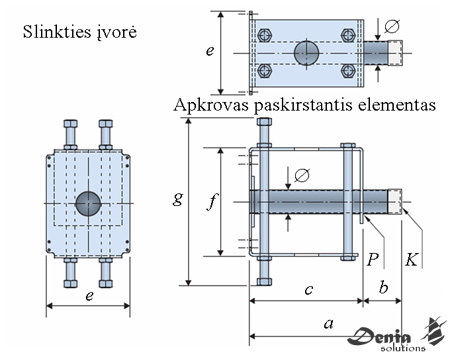

Elementų HALFEN HSD-CRET ir HSD-CRET V techninės charakteristikos

Ugniai atsparus intarpas

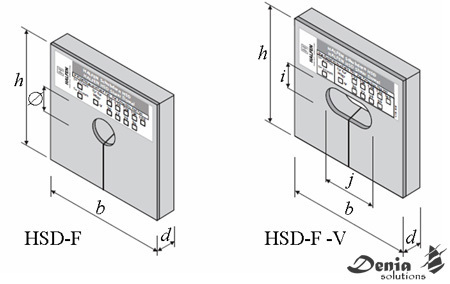

Tam, kad užtikrinti deformacinės sandūros reikiamą atsparumą ugniai, naudojami specialūs atsparūs ugniai 20 arba 30 mm storio intarpai HSD-F-CRET. Intarpai HSD-F-CRET gaminami iš medžiagos, kuri veikiant temperatūrai išputoja ir užtikrina deformacinės sandūros sandarumą.

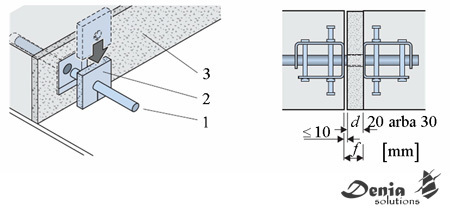

Atsparaus ugniai intarpo montavimo schema: 1 - inkaruojantis strypas; 2 - deformacinės sandūros užpildas; 3 - atsparus ugniai intarpas HSD-F-CRET

Elementų HSD išdėstymas deformacinėse sandūrose ir įrąžų pobūdis

Deformacinių sandūrų elementai HSD išdėstomi atsižvelgiant į norimų nesuvaržytųjų deformacijų kryptį. Deformacinių elementų HSD išdėstymas priklauso nuo veikiančių įrąžų (kerpamųjų jėgų) veikimo pobūdžio.

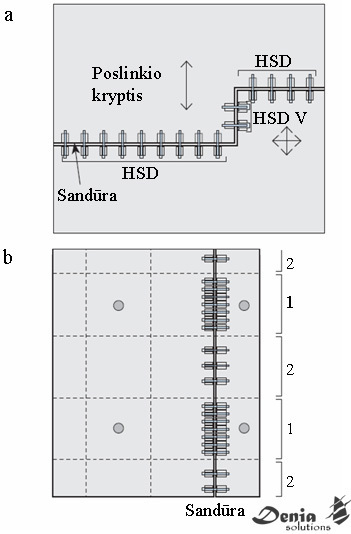

Deformacinių sandūrų elementų HSD išdėstymo perdangose schema: a - „laužyta" deformacinė sandūra; b - „tiesi" deformacinė sandūra.
1 - tankus elementų išdėstymas kolonos srityje; 2 - retesnis elementų
išdėstymas srityje tarp kolonų

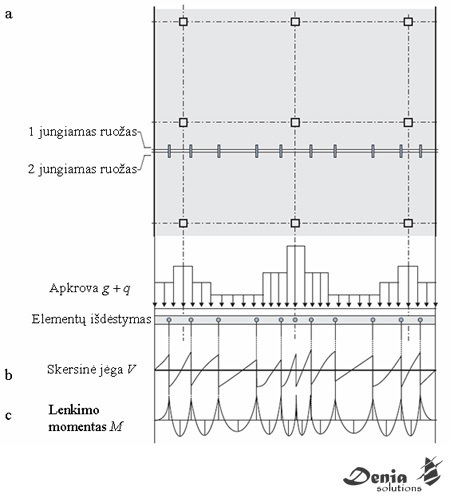

Jungiamųjų elementų HSD išdėstymo schema ir veikiančios įrąžos:
a - elementų HSD išdėstymo schema; b - skersinės jėgos diagrama;
c - lenkimo momentų diagrama

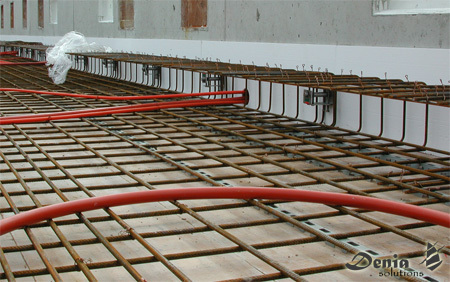

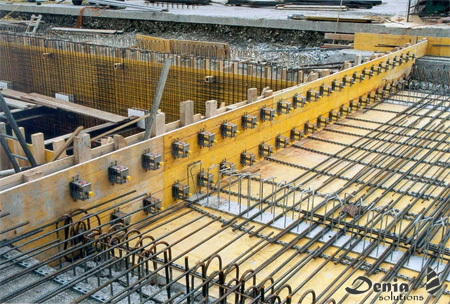

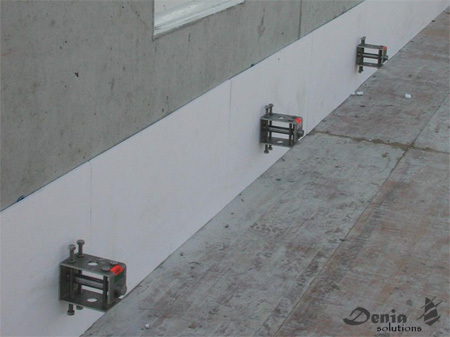

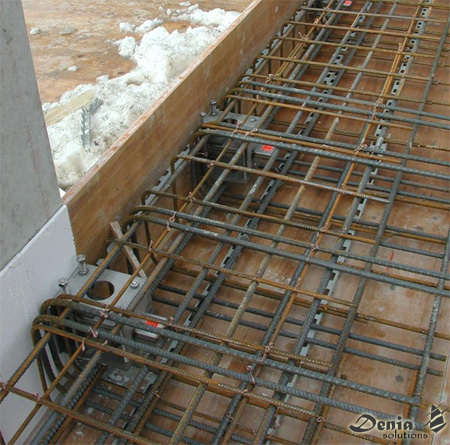

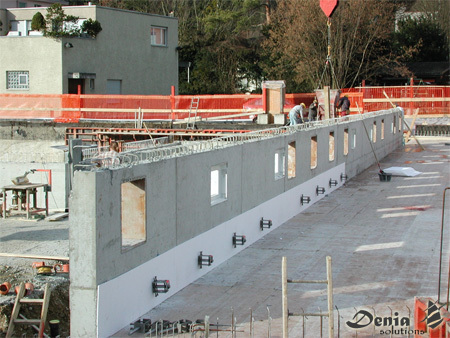

HSD elementų išdėstymas perdangoje, įrengiant deformacinę sandūrą

Išdėstant HSD elementus perdangos plokštėje ar kitose konstrukcijose (pvz. sijose), būtina atsižvelgti į konstrukcinius reikalavimus

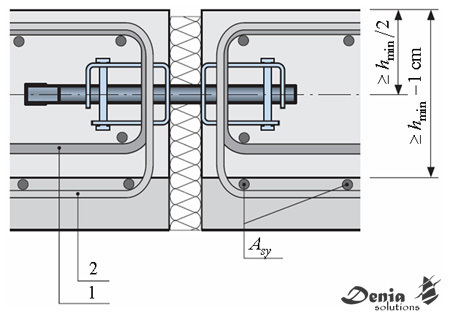

Jungiamųjų elementų išdėstymas perdangoje: 1 - jungiamojo elemento konstrukcinė armatūra; 2 - skaičiavimais parenkama armatūra. Pastaba: armatūrų Asx ir Asy kiekiai parenkami iš lentelių

Elementų HSD išdėstymas plokštėje

Deformacinėje sandūroje elementų HSD CRET kiekis turi būti toks, kad atlaikytų skersines jėgas, nustatytas kaip nekarpytai sijai. Be to turi būti tenkinami konstrukciniai reikalavimai nurodyti firmos gamintojos (HALFEN) rekomendacijose. •Didžiausias atstumas tarp įdėtinių detalių HSD CRET jungiamųjų strypų centrų turi būti ne didesnis kaip 10 plokštės skerspjūvio aukščių, t. y. lc ≤ 10h (h - plokštės skerspjūvio aukštis (storis)). Rekomenduojamas optimalus atstumas lc = 5h. Toks atstumas labiau atitinka plokštės ištisinį atrėmimą.

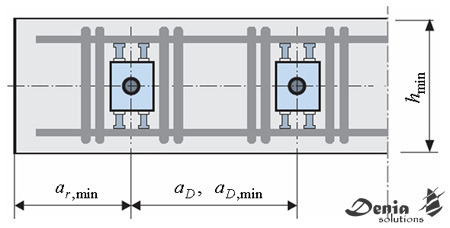

Mažiausias atstumas nuo plokštės krašto ar,min bei tarp detalių jungiamųjų strypų centrų aD,min

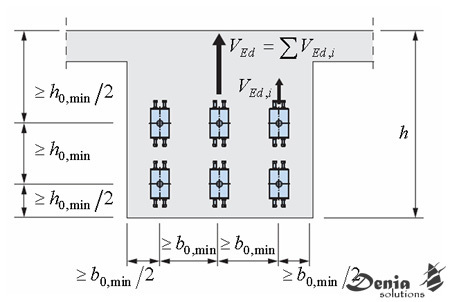

Elementų HSD išdėstymas sijoje

Dėl didelių veikiančių skersinių jėgų, bei norint užtikrinti sijos stabilumą atramose, rekomenduojama jungiamuosius strypus išdėstyti keliomis eilėmis horizontaliai ir vertikaliai. Kai strypai išdėstomi keliomis eilėmis, būtina atkreipti dėmesį į tai, kad dėl sijos įlinkio deformacinės siūlės plotis bus skirtingas per visą sijos aukštį. Tai reikia įvertinti priimant maksimalų deformacinės siūlės storį.
