Šiuolaikiniai biurai iš stiklo ir aliuminio būtų nieko verti, jei juose nebūtų tinkamos ventiliacijos. Kai kurių prieš 20 ar daugiau metų statytų biurų darbuotojai tą ypatingai jaučia. Norint, kad biure būtų sveikas mikroklimatas ir darbingi žmonės, būtina mechaninio vėdinimo sistema.
ISKU biuras ir baldai.
Vėdinimo specifika ir reikšmė
Turbūt ne vienam mūsų teko būti paskaitoje ar konferencijoje, kurioje po valandos visi ima žiovauti. Tai įvyksta ne dėl nuobodulio, o dėl to, kad ore ima trūkti deguonies, žmones apima mieguistumas, daugeliui ima skaudėti galvą. Nereikia didelių specialistų, kad būtų aišku, jog patalpų vėdinimo sistema nepakankama, patalpoje tam tikrais atvejais susidaro netinkamas mikroklimatas.
Patalpų mikroklimatas - patalpų oro temperatūros, temperatūrų skirtumo, santykinės oro drėgmės, oro judėjimo greičio derinys.
Oro judėjimas arba vėdinimas, ventiliacija - viena iš mikroklimato sudedamųjų dalių, be to, labai specifinė, nes jaučiama ne iš karto įėjus į patalpas, bet prabuvus jose tam tikrą laiką.

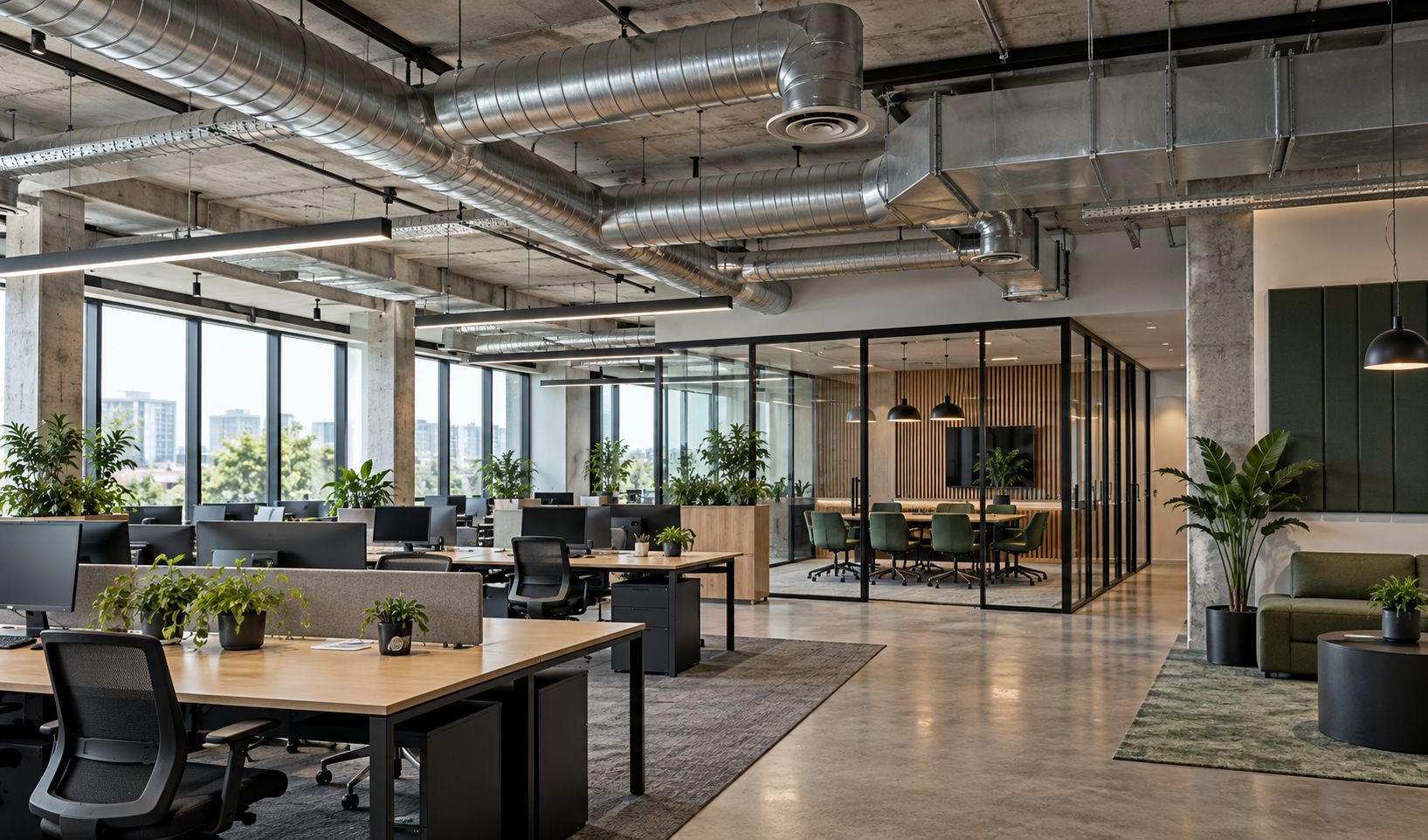

Vėdinimo ortakiai ir šaldymo sistemos vamzdynai (izoliuoti juoda antikondensacine juosta) šiuolaikiniame biure.
Sveikatos apsaugos specialistai akcentuoja, jog buvimas patalpose, kuriose nėra vėdinimo sistemos arba jis nepakankamas, žmonėms sukelia dažnus ar nuolatinius galvos skausmus, nemigą, alergijas. Ir atvirkščiai, gerai išvėdintose patalpose savijauta iš esmės pagerėja, padidėja darbingumas. Beje, dar vis painiojamas vėdinimas su oro vėsinimu - tai visiškai atskiros sistemos, nors kai kuriais atvejais gali būti jungiamos į vieną.
„Jeigu vėdinimo trūkumas būtų juntamas vos tik įėjus į patalpas taip greitai, kaip juntama patalpų oro temperatūra, gal pas mus vėdinimui būtų skiriama daugiau dėmesio, žmonės geriau suprastų, koks jis yra svarbus", - sako vėdinimo specialistas, „Systemair" prekybos vadovas Lietuvoje Rosvaldas Gumuliauskas.
„Systemair" - daugiau kaip prieš keturis dešimtmetmečius Švedijoje įkurta vėdinimo įrangos gamintoja, dabar turinti dukterines įmones 49 pasaulio šalyse. Lietuvoje veikia trys pardavimų skyriai didžiuosiuose miestuose ir gamykla Ukmergėje.
Biurų vėdinimo projektavimas
Šiuolaikiniuose aukšto energinio naudingumo klasės pastatuose galimas tik vėdinimas su rekuperacija, biuruose naudojama rekuperacija, labai dažnai su kintamojo oro srauto valdymu.
Kad būtų užtikrintas normas atitinkantis mikroklimatas, biuro patalpų vėdinimo sistema turi atitikti galiojančius reikalavimus - tiek pati sistema, tiek oro kokybė. Vėdinimo sistema turi užtikrinti oro, patalpos atitvarų ir jaučiamosios temperatūros, oro santykinės drėgmės, oro greičio ir teršalų koncentracijos ore atitikimą higienos normų reikalavimams. Vėdinimo įrangos triukšmas tiek jos veikimo vietoje, tiek kitose pastato patalpose ir pastato išorėje neturi viršyti higienos normų leidžiamų verčių. Vėdinimo sistemos tiekiamo ir šalinamo oro kiekiai skaičiuojami pagal STR2.09.02:2005 „Šildymas, vėdinimas ir oro kondicionavimas".
Pastato ir patalpos pavadinimas |
Oro judrumo charakteristika** |
Tiekiamo lauko oro kiekis |
Šalinamo oro kiekis |
||||
1 asmeniui |
1 m2 grindų* |
||||||
d m3/s |
m/h |
dm/s |
m/h |
d m3/s. vnt. |
m3/h. vnt. |
||
2. Administracinės paskirties pastatai |
|
|
|
|
|
|
|
2.1. Darbo kambarys |
2 |
10 |
36 |
1 |
3,6 |
- |
- |
2.2. Darbo kambarys (atviras lankytojams) |
2 |
10 |
36 |
1,5 |
5,4 |
- |
- |
2.3. Pasitarimą kambarys |
3 |
10 |
36 |
4 |
14,4 |
- |
- |
2.4. Patalpa lankytojams |
3 |
- |
- |
2 |
7,2 |
- |
- |
2.5. Kopijavimo patalpa |
- |
- |
- |
1 |
3,6 |
4/m2 |
14,4/m2 |
2.6. Archyvas, sandėlis |
- |
- |
- |
0,35/m2 |
1,3/m2 |
- |
- |
2.7. Kavinė |
3 |
10 |
36 |
5 |
18 |
- |
- |
2.8. Koridorius |
5 |
- |
- |
0,5 |
1,8 |
- |
- |
2.9. Rūkomasis |
3 |
- |
- |
10/m-2 |
36/m-2 |
20/m2 |
72/m2 |
Be to, projektuojant turi būti atsižvelgiama į daugelį faktorių: patalpų tūrį, oro kiekius, įvertinant oro srautų pasipriešinimą, biure dirbančių žmonių skaičių, lankytojų skaičių, taip pat ir į kompiuterių ir kitų prietaisų iššdeginamus deguonies kiekius bei kitus faktorius. Projektuojant vėdinimą pastatas vertinamas šiais aspektais:
- Pastato padėtis (orientacija pasaulio šalių atžvilgiu, ar apsaugotas nuo vėjų ir t. t.);
- Pastato šiluminės, orinio sandarumo, architektūrinės ir konstrukcinės ypatybės;
- Šilumos, drėgmės, teršalų išsiskyrimas patalpoje nuo įrengimų, žmonių ir kt.;
- Pastato konstrukcijos ir interjero medžiagos;
- Klimatinės sąlygos, lauko oro kokybė;
- Kitus aplinkos veiksnius (pastato padėtį tarp kitų pastatų ir pan.) ir specifinius pastato paskirties reikalavimus.
Projektuojant biurų vėdinimo sistemas atsižvelgiama ir į lauko oro kokybę, pagal tai pasirenkama vidaus patalpų oro kokybės kategorija (pagal standartą LST EN 13779:2004 „Negyvenamųjų pastatų vėdinimas. Vėdinimo ir patalpų oro kondicionavimo sistemų eksploatacinių charakteristikų reikalavimai").
Į patalpą tiekiamo švaraus lauko ir recirkuliuojamo oro kiekis nustatomas toks, kad patalpose oro tarša neviršytų:
- kategorija IDA 1, aukštas oro kokybės lygis - iki 400 ppm CO2 daugiau negu CO2 koncentracija lauko ore;
- kategorija IDA 2, vidutinis oro kokybės lygis - iki 600 ppm CO2 daugiau negu CO2 koncentracija lauko ore;
- kategorija IDA 3, pakankamas oro kokybės lygis - iki 800 ppm CO2 daugiau negu CO2 koncentracija lauko ore;
- kategorija IDA 4, žemas oro kokybės lygis - per 1000 ppm CO2 daugiau negu CO2 koncentracija lauko ore.
1 ppm (CO2) = 1,8 mg/m3 (1 ppm = kg/kmol*0,041( mg/m3))
Kaip matyti, vėdinimo sistemos projektas reikalauja daug duomenų. Kuo sudėtingesnis pastato projektas, tuo daugiau dėmesio ir išlaidų reikalauja vėdinimo sistema. Tik profesionaliai numačius oro tiekimą, filtravimą, pašildymą, atvėsinimą ir ištraukimą, patalpose galima palaikyti sveiką mikroklimatą. Bandymai projektą atpiginti vėdinimo sąskaita gali atsiliepti žmonių savijautai ir sveikatai, o tai savo ruožtu vers pertvarkyti vėdinimo sistemą (žinoma, jeigu tai įmanoma). Taip prarandama nemažai lėšų bei laiko. Ne veltui daugelyje Vakarų Europos šalių draudžiama eksploatuoti pastatus be priverstinio vėdinimo sistemos. Lietuvoje vėdinimas daugiau siejamas su šilumos praradimais, būtent dėl to privaloma rekuperacija su šilumogrąža, bet toks požiūris nėra visai teisingas. Apie vėdinimo sistemą pirmiausia reiktų galvoti kaip apie sistemą, užtikrinančią pakankamą oro kiekį ir jo kokybę, t.y. sveiką mikroklimatą.
Biurams tinkamiausi rotaciniai rekuperatoriai
Renkantis vėdinimo įrangą pagal reikalingus parametrus, atkreipkite dėmesį, ar ji atitinka Europos ekologinio projektavimo direktyvą. Ekologinio projektavimo direktyva sukurta siekiant, kad energiją naudojantys prietaisai jos naudotų kuo mažiau. Direktyva nustato ir minimalius reikalavimus vėdinimo įrangos gamintojams: reguliavimo greičių būtinybę, rekuperatorių šilumos atgavimo efektyvumo lygį, ventiliatorių galios ir efektyvumo rodiklius, informacijos pateikimą ir kt.
„Systemair" specialistai laikosi nuomonės, kad Lietuvos klimate biurų patalpoms dėl funkcionalumo ir energijos sąnaudų tinkamiausi ir efektyviausi yra rekuperatoriai su rotoriniu šilumokaičiu.
Jei biuro plotas iki 500 kv. metrų, galima rinktis iš kompaktiškų rotacinių rekuperatorių SAVE VTR 150, 250, 300, 500, 700 modelių arba SAVE VSR 150, 300, 500 modelį. VTR - viršutinio pajungimo tipo, VSR - šoninio pajungimo tipo rekuperatoriai.
Visi jie turi aukštą šilumogrąžos procentą (iki 85-87 proc.), ventiliatoriai gaminami su taupiais ir tyliais EC technologijos varikliais, įranga valdoma automatiškai.
Kompaktiški Systemair rekuperatoriai patogūs tuo, kad galimi įvairūs jų talpinimo būdai: kabinami ant lubų, sienų, pastatomi.
Vėdinimo įranga biurams: vėdina ir palaiko mikroklimtą
"Systemair" vėdinimo įrangos grupėje yra Topvex oro apdorojimo įrenginių serija, pritaikyta biurams, parduotuvėms, pramonės įmonėms, viešbučiams ir pan. Be reikiamo oro kiekio, tinkamos kokybės, drėgmės, Topvex užtikrina reikalingą patalpų oro temperatūrą. Įrenginiai yra rotaciniai, jiems nereikalingas vandens nuvedimas, juose naudojami EC tipo ventiliatorių varikliai.
6 dydžių Topvex agregatų tiekiamo oro srautai gali būti nuo 750 iki 6000 kub.m /h. Komplektuojami su EC tipo ventiliatoriais, oro pašildymu, filtrais, valdymo įranga. Įrenginiai gali būti pritaikyti montuoti tiek patalpose, tiek lauke.
Topvex TX / C ir TR yra oro apdorojimo įrenginiai su viršutinėmis jungtimis, reikalaujančiomis minimalaus grindų ploto.
Mažiausio ir didžiausio galingumo Topvex FC06 ir Topvex TR06.
Dar viena galingų oro vėdinimo prietaisų grupė - DVCompact, pasižymi kompaktiškumu ir dideliais tiekiamo oro srautais. 12-os dydžių DVCompact rekuperatorių tiekiamo oro srautai - nuo 3000 iki 57 000 kub.m/h. Galima komplektuoti su oro šaldymo moduliu SoftCooler.
DVCompact oro vėdinimo įranga su šaldymo moduliu.
„Galima būtų daug kalbėti apie kiekvieną vėdinimo įrangos seriją, tačiau iš praktikos žinau, kad nebūna vienodų projektų ir vienodų poreikių. Dėl šios priežasties „Systemair" turi daug įrangos ir komplektuoja vėdinimo modulius pagal reikiamą ventiliacijos lygį bei parametrus. Biurų vėdinimo sistemos dažnai komplektuojamas su kintamojo oro srauto VAV sistema (angl. Variable Air Volume). Tai modernus sprendimas energijos taupymo ir higienos požiūriu. Sistema susideda iš sklendžių su elektrinėmis pavaromis, kurios yra valdomos automatiniu būdu (pagal laikmatį, judesio jutiklius, oro kokybės, CO2, drėgmės ir kt. jutiklius). Integruota valdymo automatika užtikrina saugų vėdinimo įrenginio darbą, kontroliuoja nustatytus vėdinimo sistemos parametrus, optimizuoja įrenginio veikimo kaštus. Automatiškai reguliuojamų sklendžių pagalba, kurios reaguoja į oro kokybę patalpoje, oro tiekiama tiek, kiek reikia ir ten, kur reikia. Toks oro kiekių ir kokybės palaikymo būdas sumažina vėdinimo sistemų eksploatavimo sąnaudas", - akcentuoja "Systemair" prekybos vadovas Lietuvoje R. Gumuliauskas.
Moduliniai "Systemair" vėdinimo įrenginiai suteikia galimybę sukonfigūruoti daug skirtingų variant, optimizuoti vėdinimo įrenginį ir jį pritaikyti konkrečiam projektui. Galimi modulinių vėdinimo įrenginių srautai gali būti nuo 3000 iki 57 000 kub.m /h, taip pat gali turėti integruotą kontrolės sistemą.
Parengta pagal UAB "Systemair" informaciją, gamintojų nuotraukos
