Stogas užtikrina namo funkcionalumą ir lemia architektūrinį vaizdą. Jis saugo nuo šalčio, lietaus ir sniego, nuveda lietaus ir tirpsmo vandenis nuo sienų ir cokolio. Teisingai įrengtas stogas smarkiai pailgina pastato tarnavimo laiką ir puošią jį, suteikdamas individualų stilių bei vaizdą.
Dažniausiai pasitaikančios stogų formos - plokštieji ir šlaitiniai. Šlaitiniai stogai dažniausiai naudojami individualių namų statyboje, o daugiabučiuose vyrauja plokščiųjų stogų konstrukcijos. Tačiau dėl patikimumo ir ilgaamžiškumo (paprastesnio įrengimo bei eksploatacijos) ir į daugiabučių statybą vėl grįžta šlaitiniai stogai, ypač juos renovuojant.
Bet kokią šlaitinio stogo konstrukciją sudaro laikančioji ir atitvarinės dalys. Šlaitinio stogo laikančiosioms konstrukcijoms dažniausiai naudojama mediena. Ji yra lengva, tvirta, su ja patogu dirbti, be to, gerai dera su sienų elementais ir stogo danga.
Laikančioji stogo konstrukcija - tai murlotas (mūrtašis), gegnės, stygos, papildomos atraminės konstrukcijos. Stogo konstrukcijos sudėtingumas priklauso nuo jai tenkančių apkrovų, paskirties ir naudojamos medienos tipo.

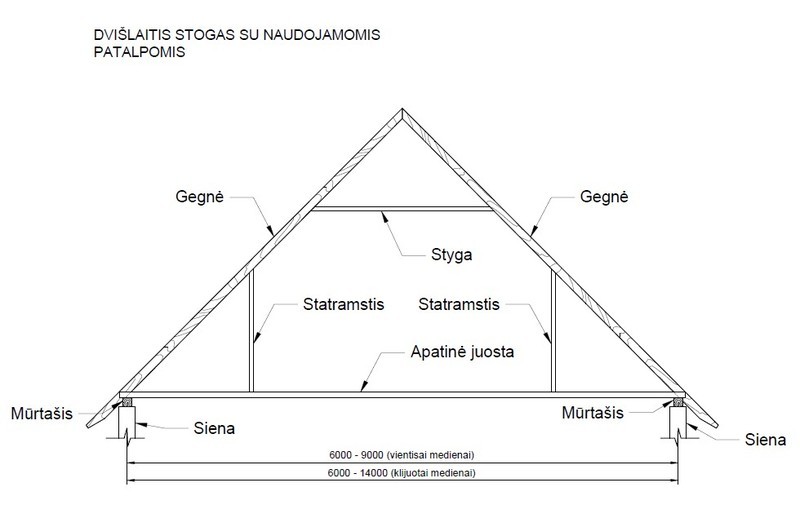

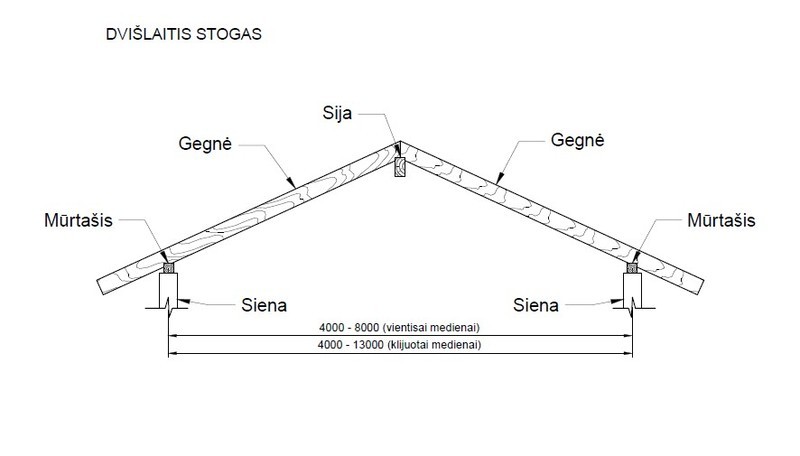

Tradicinio šlaitinio stogo konstrukcija.

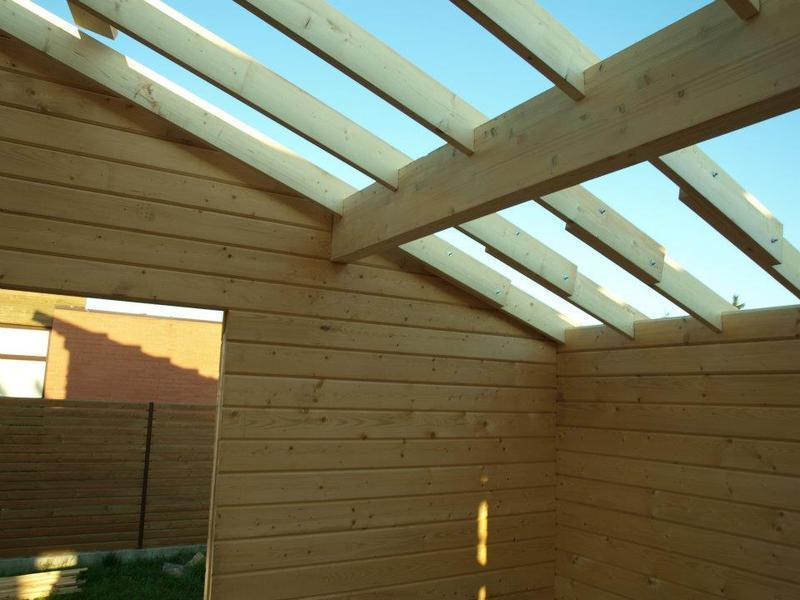

Laikančioji stogo konstrukcija
Stogo konstruktyvas skaičiuojamas pagal apkrovas tenkančias stogui ir stogo nuolydį.
Murlotas (mūrtašis) montuojamas ant išorinių sienų ant kurių remiasi gegnės. Murlotas perima ir suvienodina apkrovas tenkančias sienų konstrukcijoms. Esant didesnėms apkrovoms, rekomenduojama paskutines įrengti gelžbetoninį vainiką, prie kurio tvirtinamas murlotas. Tvirtinant murlotą prie gelžbetoninio vainiko - monolitinio žiedo dažniausiai į žiedą įbetonuojami sriegti strypai ir murlotas pritvirtinamas varžtu su plačiomis poveržlėmis. Tarp mūro ir murloto klojama hidroizoliacija. Jeigu namas rąstinis, jo viršutiniai vainikai veikia kaip murlotai.
Gegnių žingsnis (tarpas tarp gegnių) išdėstomų ant murloto priklauso nuo stogui tenkančių apkrovų (dangos, sniego, vėjo apkrovų), taip pat nuo gegnės matmenų.
Stogo konstrukcijai naudojama tik išdžiūvusi mediena, be nestabilių šakų, puvinio, ji neturi turėti plyšių didesnių kaip 25 procentai gylio ar ilgio. Stogų įrengimas aprašytas STR 2.05.02:2001 "Statinių konstrukcijos. Stogai" ir Statybos taisyklėse ST 121895674.06:2010 "Stogų įrengimo darbai".
Gegnių parametrus būtinai turi parinkti konstruktorius. Gegnių skersmuo priklauso nuo stogo dangos ir sniego apkrovos, ilgio, atstumo tarp gegnių, šlaitinio stogo nuolydžio. Stogam su dideliu tarpatramiu rekomenduotinos klijuotos medienos gegnės.

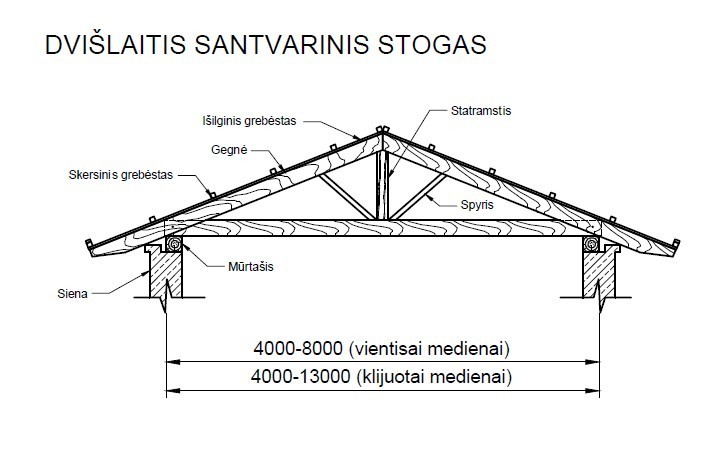

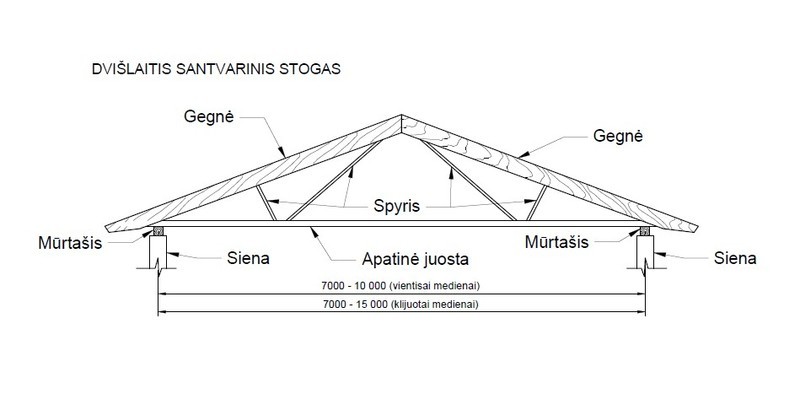

Šlaitinį stogą veikia labai didelis horizontalios krypties jėgos. Kartais stogas gali suskaldyti ar net išversti sieną. Kompensuoti šį slėgį padeda stygos arba įrengiamos papildomos atramos. Taip pat perdangos sijos gali būti naudojamos kaip skėtimosi jėgą kompensuojantis elementas.
Šlaitinio stogo konstrukcijų yra įvairių, svarbiausia jose - teisingai apskaičiuoti apkrovas.
Grebėstai montuojami statmenai gegnėms ir pagrindinė jų funkcija laikyti stogo dangą arba ištisinį paklotą. Grebėstavimas gali būti tankus, retas arba ištisinis. Lengvai stogo dangai naudojamas retas grebėstų žingsnis, čerpėms - tankus, bituminėms čerpelėms naudojamas ištisinis paklotas.
Ant gegnių klojama vėjo izoliacinė plėvelė, ji tvirtinama ventiliacinėmis lentelėmis (tašais), ant kurių kalami grebėstai. Grebėstų aukštis ir ventialiacinis tašas suformuoja oro tarpą, kuriuo pasišalina ant stogo dangos apatinės pusės susidarantis kondensatas.
Laikančiosios konstrukcijos iš klijuotos medienos
Iš klijuotos medienos montuojamos patikimos perdangų sijos, gegnės ir kitos konstrukcijos, atlaikančios didesnes apkrovas.
Klijuota mediena gaminama supjausčius eglės medieną tašeliais ar lentomis (taip vadinamomis lamelėmis) bei jas išdžiovinus džiovykloje iki 8 - 15 proc. drėgmės. Dažniausiai naudojama eglė, nes jos mediena tinkamiausia dėl struktūros, kartais pušis, išskirtiniais atvejais - kitos rūšies mediena. Klijuojant pašalinamos medienos įdos (netinkamos šakos, pūviniai, ir kt..). Suklijavus medieną gaunamas tikslių matmenų gaminys, kuris nesideformuoja, neskilinėja, neturi vidinių įtampų.
Didelis klijuotos medienos privalumas tas, kad iš jos galima pagaminti labai ilgus tašus, net iki 42 metrų ilgio.
Lyginant medines perdangas su metalinėmis ar gelžbetoninėmis, didelis medienos privalumas yra mažas jos šiluminis laidumas, mažas svoris bei montavimo ir apdirbimo paprastumas. Todėl gana dažnai klijuotos medienos konstrukcijos yra naudojamos arenų, sporto salių, stadionų, žemės ūkio pastatų stogo konstrukcijose. Taip pat galima išgauti ir sudėtingas lenktas formas, o tai suteikia galimybes įdomiems architektūriniams sprendimams.
Gegnės ir jų jungimas su murlotu
Tarpai tarp gegnių projektuojami 0,4-1,2 m pločio. Gegnės ruošiamos iš masyvios arba klijuotos medienos. Jas veikia nuolatinės ir kintančios apkrovos- stogo dangos svoris bei nuosavas svoris, kintamos - sniego apkrovos. Sniego apkrovos į horizontaliąją projekciją dydis apskaičiuojamas pagal LST EN 1991-1-3 projektavimo normas antrąjam apkrovos rajonui. Stogui su nuolydžiu iki 30° sniego apkrovos skaičiuotinė reikšmė lygi 1,66 kN/m². Kai stogo nuolydis 35°, apkrova - 1,39 kN/m², kai 40° - 1,11 kN/m², kai 45° - 0,83 kN/m².
Kokių matmenų reikalingos gegnės, sprendžia konstruktorius skaičiuojantis stogo konstrukciją. Jų matmenys ir tarpų plotis priklauso nuo to, kokia bus stogo danga, koks nuolydis, koks apšiltinimo storis ir kt. Gegnių ilgio ir pločio bei aukščio santykis pateikti apačioje pridedamoje lentelėje.

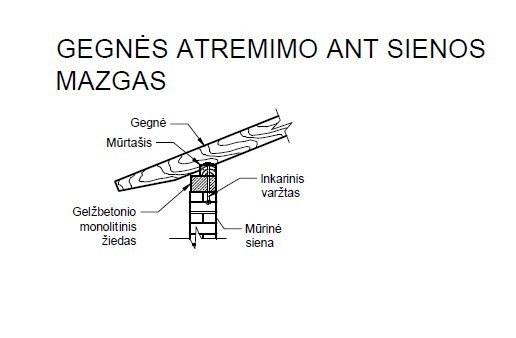

Murlotas paprastai tvirtinamas prie monolitinio 15-20 cm aukščio žiedo, išlieto viso namo perimetru. Į žiedą kas 80-100 cm įbetonuojami 12-18 mm skersmens metaliniai varžtai. Ant žiedo klojama hidroizoliacija, ant jos - murlotas, kuris veržlėmis priveržiamas prie žiedo. Murloto dalys jungiamos metalinėmis plokštelėmis naudojant rievėtas vinis arba sraigtinius inkarus.
Gegnė atramos į murlotą vietoje išpjaunama kampu, prie murloto tvirtinama metaliniais kampais, varžtais, kabėmis ir kt...
Pastaba: straipsnyje pateikti brėžiniai ir skaičiavimai negali būti darbo brėžiniais, kiekvienam stogui būtini individualūs konstruktoriaus atlikti skaičiavimai.
Medinių gegnių išmatavimų lentelė
|
Gegnės posvyrio kampas |
Gegnės ilgis, m kai naudojama C18 klasės masyvioji mediena |
|||||||
|
2 |
3 |
4 |
4,5 |
5 |
5,5 |
6 |
6,5 |
|
|
10° |
45x125 |
45x175 |
45x225 |
45x245 |
60x200 |
60x220 |
60x240 |
60x260 |
|
15° |
45x125 |
45x175 |
45x225 |
45x245 |
60x200 |
60x220 |
60x240 |
60x260 |
|
20° |
45x125 |
45x175 |
45x225 |
45x245 |
60x200 |
60x220 |
60x240 |
60x260 |
|
25° |
45x125 |
45x175 |
45x225 |
45x245 |
60x200 |
60x220 |
60x240 |
60x260 |
|
30° |
45x125 |
45x175 |
45x225 |
60x200 |
60x200 |
60x220 |
60x240 |
60x280 |
|
35° |
45x125 |
45x175 |
45x225 |
60x200 |
60x200 |
60x220 |
60x240 |
60x260 |
|
40° |
45x125 |
45x175 |
45x225 |
60x200 |
60x200 |
60x220 |
60x240 |
60x260 |
|
45° |
45x125 |
45x175 |
45x225 |
60x200 |
60x200 |
60x220 |
60x240 |
60x260 |
Masyvioji mediena
Klijuota mediena
Tarpas tarp gegnių yra 600mm. Gegnės projektuojamos iš C18 klasės medienos, kai mediena masyvioji ir Gh24 klasės, kai mediena klijuota.
Gegnės yra veikiamos tokių apkrovų: nuolatinės apkrovos - keraminių čerpių danga bei nuosavas svoris, kintamos - sniego apkrovos. Sniego apkrovos į horizontaliąją projekciją dydis apskaičiuojamas pagal LST EN 1991-1-3 projektavimo normas antrąjam apkrovos rajonui. Stogui su nuolydžiu iki 30° sniego apkrovos skaičiuotinė reikšmė lygi 1,66 kN/m². Kai stogo nuolydis 35° apkrova 1,39 kN/m², kai 40° - 1,11 kN/m², kai 45° - 0,83 kN/m².
