Betoninių grindinio trinkelių tipai, kokybė, kodėl trinkelės suyra, nuo ko priklauso jų ilgaamžiškumas, kodėl trinkelės išsiklaipo. Kaip išsirinkti betonines trinkeles.

Betonas - bene plačiausiai naudojama statybinė medžiaga. Jos populiarumą lemia universalumas, ilgaamžiškumas, patikimumas, prieinamumas ir sąlyginai nedidelė kaina. Lietuvoje yra nemažai betono ir jo konstrukcijų gamintojų, tiesa, trinkelių gamintojų gerokai mažiau, nes šiems gaminiams reikia specifinės įrangos, įvairių betono priedų, gamybai taikomi griežti technologiniai reikalavimai, o rentabilumas nėra aukštas.

Betoninių grindinio trinkelių tipai

Betoninės grindinio trinkelės gali būti skirtingų tipų. Jos gali skirtis forma, tekstūra, faktūra, spalvomis ir briaunos suformavimo sprendimais. Betoninių grindinio trinkelių standartinė forma (taip vadinama „klasikinė") yra stačiakampis (dažniausiai skiriasi tik jo aukštis).

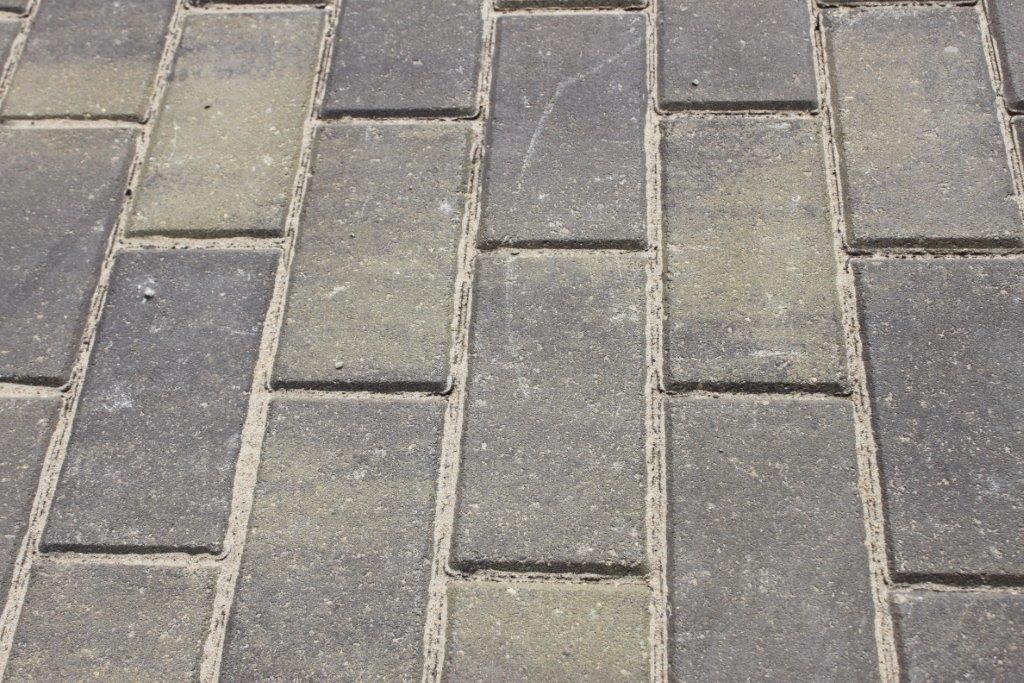

Klasikinės stačiakampio formos betoninės grindinio trinkelės.

Rečiau galima pamatyti kvadrato formos, banguotas (H arba S formos) ar šešiakampes betonines grindinio trinkeles. Betoninių grindinio trinkelių faktūra gali būti natūralaus akmens, šiurkštinta arba sendinta, ji dažniausiai yra derinama prie pastatų fasadų. Grindinio trinkelių tekstūra - sandara taip pat gali būti įvairi. Labiausiai paplitusios ir, žinoma, pigiausios yra „klasikinės" (pilkos spalvos) betoninės grindinio trinkelės, tačiau atskiri gamintojai turi įvairių spalvų vienspalvių arba daugiaspalvių betoninių grindinio trinkelių.

Betoninių grindinio trinkelių sudėtis

Betoninės grindinio trinkelės gaminamos iš nerūdinių žaliavų: smulkaus ir stambaus užpildo, rišamųjų medžiagų ir priedų. Smulkieji užpildai  - tai smėlis, stambieji - skalda. Rišamosios medžiagos - portlandcementis (cementas) ir įvairūs priedai - granito atsijos, plastifikatoriai, pigmentai ir kt.

Trinkelių sudėtinių medžiagų proporcijas lemia gaminių paskirtis - didesnėms apkrovoms ir didesnio stiprio trinkelių sudėtyje yra daugiau granito atsijų. Būtent granito atsijos suteikia gaminiams tvirtumo, artimo natūraliam akmeniui. Trinkelės su granito atsijomis yra ilgaamžiškesnės, atsparios šalčiui, įgeria mažiau vandens.

Trinkelės gaminamos vibropresavimo būdu, kai visos sudedamosios medžiagos sumaišomos maišyklėje. Formuojant grindinio trinkeles yra maksimaliai pašalinamas oras, o pats gaminys yra smarkiai sutankinamas. Tai leidžia sumažinti porų kiekį betone,  todėl labai sumažėja  trinkelių vandens įgeriamumas, kuris turi tiesioginės įtakos gaminių irimui jiems cikliškai užšalant ir atšylant šaltuoju metų periodu.

Bet kurią betoninę grindinio trinkelę sudaro 2 sluoksniai - pagrindinis (apatinis) ir apdailinis (viršutinis). Pagrindinį sluoksnį sudaro stambesni užpildai (dalelių dydis iki 11 mm) ir mažesnis kiekis rišamosios medžiagos (portlandcementis), o apdailinį – smulkesni užpildai (dalelių dydis iki 4 mm) ir didesnis kiekis rišamosios medžiagos.

Į apatinį sluoksnį patenka stambesnės medžiagos, į viršutinį - smulkesnės. Dėl šios priežasties betoninės grindinio trinkelės paprastai yra formuojamos dviem etapais. Pirmuoju etapu į formas užpilamas ir sutankinamas betono mišinys skirtas pagrindinio sluoksnio suformavimui. Po to ant sutankinto pagrindinio sluoksnio pilamas apdailinio sluoksnio mišinys. Pagrindiniame sluoksnyje yra stambesni užpildai (dalelių dydis iki 11 mm), apdailiniame sluoksnyje būna tik smulkūs užpildai (dalelių dydis iki 4 mm). Apdailiniame sluoksnyje taip pat naudojamas didesnis kiekis portlandcemenčio.

Betoninių grindinio trinkelių kokybė

VILNIUS TECH Statybos fakulteto Betono technologijų laboratorijos vedėjas, vyresnysis mokslo darbuotojas dr. Modestas Kligys ir vyresnysis mokslo darbuotojas dr. Giedrius Girskas pabrėžia, kad betoninės grindinio trinkelės turi tenkinti standarto LST EN 1338:2003+AC:2006 reikalavimus. Pagal šį standartą gaminamų trinkelių betono sudėtis pritaikyta mūsų klimatui, tokie gaminiai turi EN standartų atitikties sertifikatus.

Pagrindinės savybės, kurias turi atitikti betoninės grindinio trinkelės yra:

●       matmenų nuokrypis (jų ilgis ir plotis negali skirtis daugiau kaip 2 mm, o storis - daugiau kaip 3 mm);

●       vandens įgėris (turi būti mažesnis negu 6 proc.);

●       tempimo stipris skeliant (turi būti didesnis negu 3,6 MPa);

●       masės nuostolis ploto vienetui, po 28 šaldymo-atšildymo ciklų (turi būti mažesnis negu 1 kg/m²);

●       dylamasis atsparumas (turi būti mažesnis negu 20 mm).

Pirminiai požymiai, išduodantys, kad betoninį grindinio trinkelė yra nekokybiška - matmenų nuokrypiai arba akivaizdūs struktūros defektai ir pažeidimai. Nors tam tikri matmenų nuokrypiai pagal standarto reikalavimus yra leidžiami, tačiau pasitaiko atvejų, kai betoninės grindinio trinkelės jų netenkina. Kitas požymis, rodantis, kad betoninės grindinio trinkelės yra nekokybiškos, tai jų kampų nuskilinėjimai, paviršiaus nutrupėjimai arba jų apdailiniame sluoksnyje atsiradę pagrindinio sluoksnio užpildai.

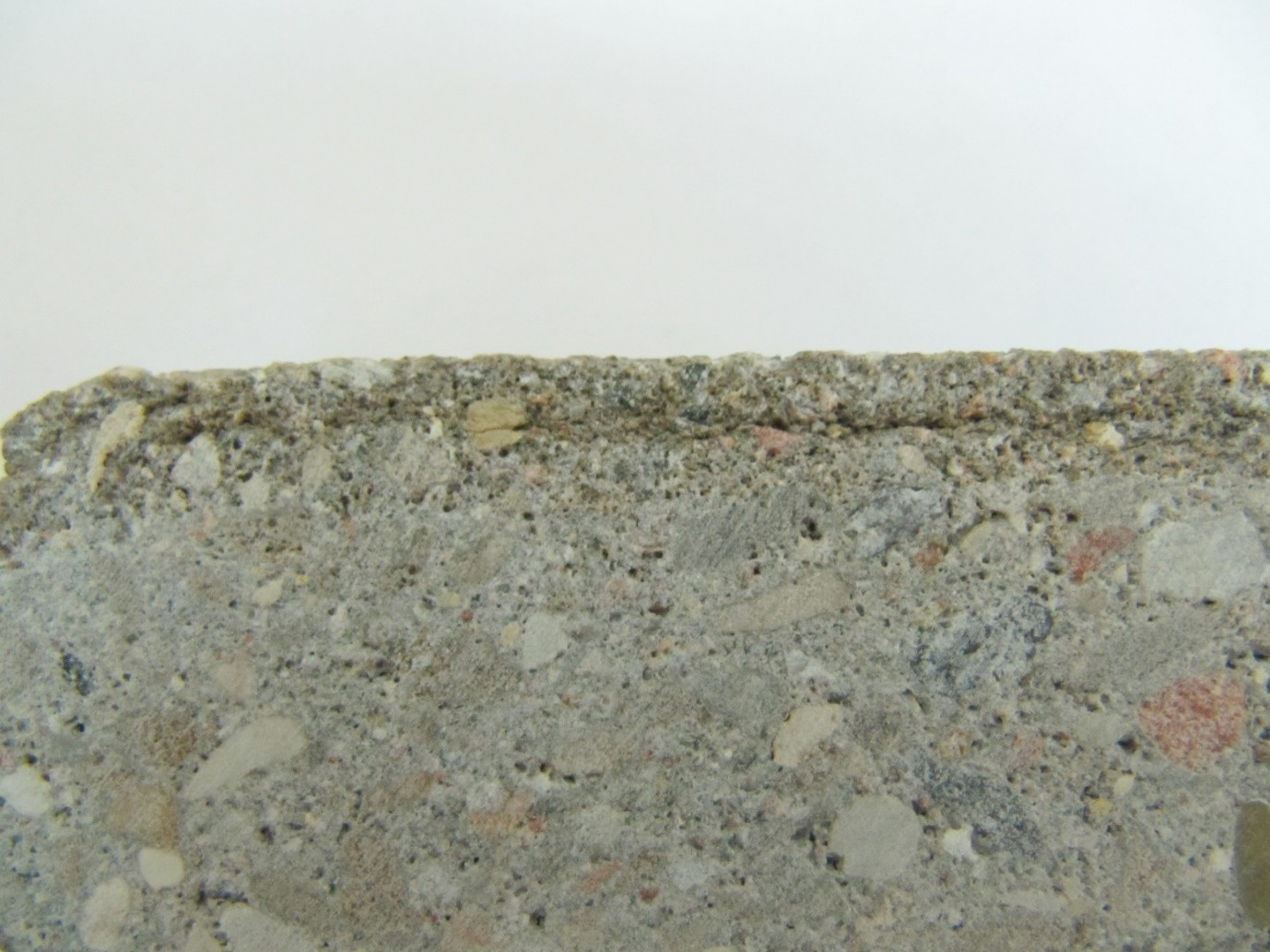

Atsisluoksniavęs apdailinis betoninės grindinio trinkelės paviršius. Labai svarbu, kad gamyboje būtų užtikrintas geras sukibimas kontakto zonoje tarp pagrindinio ir apdailinio sluoksnių, kad apdailiniame sluoksnyje nebūtų pagrindinio sluoksnio užpildų.

Rinkoje vis dar pasitaiko betoninių grindinio trinkelių, kurios yra pagamintos vien tik iš smėlbetonio.  Tokios grindinio trinkelės yra pigesnės, nes jų gamyboje nenaudojami brangesni stambūs užpildai ir granito atsijos, jų paviršius gaunamas lygesnis, nes betono mišinys gaminamas vien iš smulkaus užpildo. Tačiau tokios betoninės grindinio trinkelės yra silpnesnės, mažiau atsparios šalčiui, jų eksploatacinis laikas trumpesnis, nes neatlaiko mūsų žiemiškų orų poveikio. Būtent dėl šių priežasčių svarbūs gamintojo deklaruojami standartai, sertifikatai, kuriuos rimti gamintojai pateikia savo interneto svetainėse.

SVARBU Įsitikinkite, kad jūsų išsirinktų betoninių grindinio trinkelių gamintojas jas sertifikavo pagal galiojančius standartus, kad tai nėra betoninės grindinio trinkelės ar plytelės, gaminamos rankiniu būdu arba susidėvėjusia ir pasenusia gamybine įranga kokiuose garažuose ar senose fermose. Vizualinė gaminio apžiūra taip pat gali daug pasakyti apie jo esamą kokybę.

Kiekvienam betono gaminių tipui keliami skirtingi reikalavimai. Kaip minėjome:

●       Grindinio trinkelės turi atitikti LST EN 1338:2003/AC:2006 standartų reikalavimus;

●       Šaligatvio plytelės  - ŠP LST EN 1339:2003 ir LST EN 1339:2003/AC:2006.

●       Ažūrinės plytelės  - AP LST EN 13198:2004.

●       Vejos bordiūrai - JB LST EN 1340:2003 ir LST 1340:2003/AC:2006.

●       Gatvės bordiūrai - GB LST EN 1340:2003, LST EN 1340:2003/AC:2006.

●       Tvoros elementai - TE LST 1551:1999, LST 1551:1999/1K:2001,

●       Tvoros stulpeliai - ST LST EN 13198:2004.

Betoninių grindinio trinkelių ilgaamžiškumas

Betoninės grindinio trinkelės dažniausiai naudojamos ten, kur betono eksploatavimo aplinkos poveikio klasės yra XF3 ir XF4. Atsižvelgus į reikiamą atsparumo atmosferiniam poveikiui klasę, užtikrinamas trinkelių ilgaamžiškumas toje šalyje, kurios rinkai gaminamos ir kurioje bus eksploatuojamos.

Lietuvoje galiojantys standartai pateikia kelis betono atsparumo šalčiui nustatymo būdus. Pagrindinis betoninių grindinio trinkelių ilgaamžiškumo įvertinimas pagal standartą LST EN 1338:2003+AC:2006 yra vienpusio šaldymo metodas. Betoninių grindinio trinkelių atsparumo cikliniam šaldymui ir atšildymui (veikiant druska nuo apledėjimo) nustatymas pagrįstas tuo, kad bandinys ruošiamas taip, kad poveikis būtų tik į vieną jo plokštumą (apdailinis sluoksnis). Betoninių grindinio trinkelių masės nuostoliai nuo paviršiaus (po 28 užšaldymo ir atšildymo ciklų) neturi viršyti 1 kg/m². Galima teigti, kad šis rodiklis yra labai didelis. VILNIUS TECH Betono technologijų laboratorijos mokslininkai yra atlikę Lietuvos betoninių grindinio trinkelių gamintojų produkcijos bandomuosius tyrimus ir nustatę, kad po 28 užšaldymo ir atšildymo ciklų, didžiausi trinkelių masės nuostoliai buvo tik 0,18 kg/m². Tai yra daugiau kaip 5 kartus mažesnės reikšmės, negu reikalaujama standarte. Remiantis šias tyrimais galima teigti, kad Lietuvos gamintojų betoninės grindinio trinkelės yra geros kokybės ir tenkina joms keliamus ilgaamžiškumo reikalavimus. Būtent dėl to, renkantis grindinio trinkeles reiktų įsitikinti gamintojo deklaruojamu jų gamybos standartu

Betoninių grindinio trinkelių defektų priežastys

Vibropresuotų betoninių gaminių defektų problema yra gana aktuali. Dažnai pasitaiko, kad betoninės grindinio trinkelės po 4 - 5 metų eksploatavimo praranda savo pirminę išvaizdą ir jas  tenka keisti. Jeigu ant trinkelių barstomos ledą ir sniegą tirpdančios druskos, pagrindinė betoninių grindinio trinkelių irimo pasekmė būna paviršiaus aižėjimas ir skeldėjimas. Betoniniai paviršiai patiria pakartotinį užšalimą ir atitirpinimą nuo ledą tirpdančių druskų, kurios sukelia smarkų jų pleišėjimą. Atsivėrę plyšiai leidžia cheminėms medžiagoms pakliūti į betono struktūros vidų ir taip sukelia nepageidaujamus ardančius reiškinius. Slidumui keliuose mažinti naudojami NaCl, CaCl₂, MgCl₂ tirpalai, kur chloridai, sąveikaudami su sniegu ar ledu, paverčia juos į vandens tirpalą.

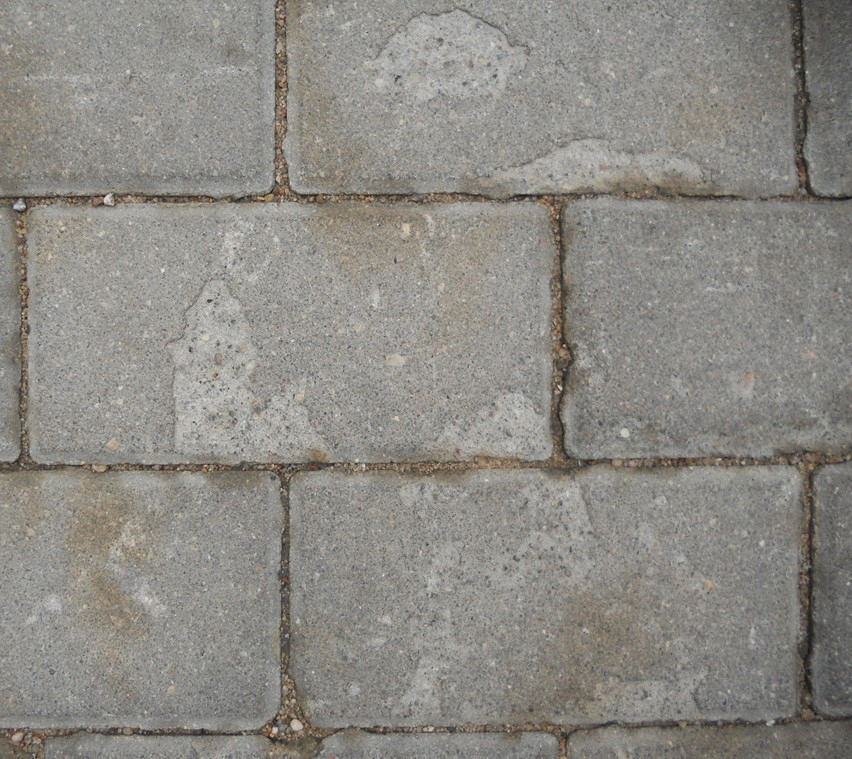

Defektai, atsiradę betoninėse grindinio trinkelėse jų eksploatacijos metu.

Defektai betoninėse grindinio trinkelėse po tam tikro jų eksploatavimo laiko gali atsirasti ir dėl kitų priežasčių. Betoninės grindinio trinkelės gaminamos su užpildais, kurie yra išgaunami Lietuvos karjeruose. Šiuose užpilduose dažnai pasitaiko kalkakmenio. Ši nuosėdinė uoliena yra sąlyginai lengva ir geba sugerti didelį kiekį vandens. Gamybos metu vibruojant ši uoliena gali iš pagrindinio sluoksnio pakilti į apdailinį sluoksnį, o veikiant atmosferos poveikiams po tam tikro laiko kalkakmenis išbrinksta, plečiasi ir atskyla kartu su dalimi aplink jį esančio betono. Tuomet betoninių grindinio trinkelių paviršiuje matomos duobutės (krateriai) su dalimi balto stambaus užpildo jų centre.

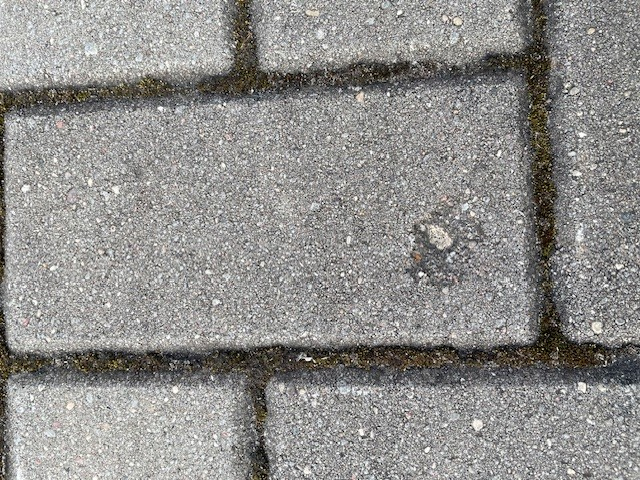

Kalkakmenio suardytas betoninės grindinio trinkelės paviršius.

Kitas svarbus aspektas yra pagrindo, ant kurio yra klojamos betoninės grindinio trinkelės, paruošimas.  Idealu, jeigu betoninės grindinio trinkelės klojamos ant granito atsijų.

Suklojus betonines grindinio trinkeles ir jas papildomai sutankinus, gaunamas lygus paviršius. Tačiau būna atvejų, kai projektuotojai nurodo kloti betonines grindinio trinkeles ant įrengto betoninio sluoksnio, kuris dažniausiai būna lygus, tačiau šiek tiek skiriasi klojamų betoninių grindinio trinkelių storis (kuris leidžiamas pagal standarto reikalavimus). Tokiu atveju intensyviai judant transportui, net keliais milimetrais storesnių betoninių grindinio trinkelių kraštai laikui bėgant nutrupa arba netgi skyla.

Kitos grindinio trinkelių išsiklaipymo priežastys yra:

●     Per plonas posluoksnis arba per daug drėgmės ir nepadarytas drenažas - laikui bėgant trinkelės išsiklaipo;

●        Per mažo storio sluoksniai, jie nepakankamai sutankinti - po kurio laiko atsiranda įdubimai;

●        Prastai sutvirtinti kraštai. Patikimiausias būdas - naudoti bordiūrus.

Plačiau apie trinkelių klojimą - straipsnyje „Trinkelių klojimas"

Danutė Ramoškevičiūtė, VILNIUS TECH Statybpos fakulteto Betono technologijų laboratorijos darbuotojų ir autorės nuotraukos
