Reaktyviosios galios kompensavimo sistema REEKS™ 6.0

Reaktyviosios elektros galios kompensavimo sistema (toliau - sistema), skirta automatiniam kondensatorinių droselių ir/arba baterijų įjungimui į kintamosios elektros srovės tinklą, kai jame yra reaktyvioji apkrova. Ši sistema gali būti panaudota prekybos, pramonės, žemės ūkio, transporto ir kitose įmonėse, kuriose naudojami įrengimai generuojantys reaktyviąją galią.

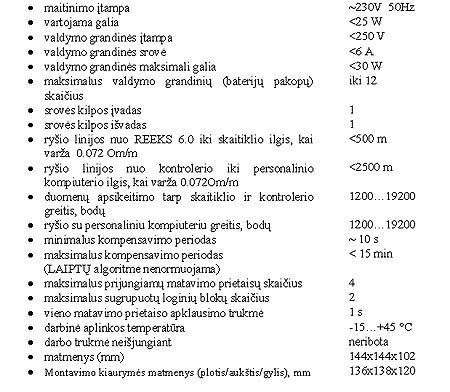

Šiame Vartotojo vadove pateikta: kompensavimo sistemos valdymo bloko techninės charakteristikos, sistemos apibendrinta struktūrinė schema, instaliavimo ir naudojimo instrukcijos.

Sistemą įrengia ir eksploatuoja elektros tinklų specialistas, turintis darbo su žemos įtampos (iki 1000 V) elektros įrenginiais patirtį, ne žemesnę kaip VK elektrosaugos grupę ir susipažinęs su šiuo Vartotojo vadovu. Kadangi sistemos darbui reikalinga elektroninių aktyviosios ir reaktyviosios elektros energijos skaitiklių informacija, nuskaitoma per elektrinio ryšio sąsajas, jos instaliavimui reikia gauti elektros energiją tiekiančios organizacijos sutikimą. Elektros energijos skaitiklių elektrinio ryšio sąsaja yra kontaktinėje kaladėlėje po plombuojamu gaubtu, ir tik energiją tiekiančios organizacijos atstovas turi teisę pašalinęs plombas nuimti kaladėlės gaubtą ir prijungti laidus prie skaitikllio kontaktų. Taip pat tik elektrą tiekiančios organizacijos atstovas, esant reikalui, turi teisę atlikti skaitiklio ryšio sąsajos nustatymus.

Įranga

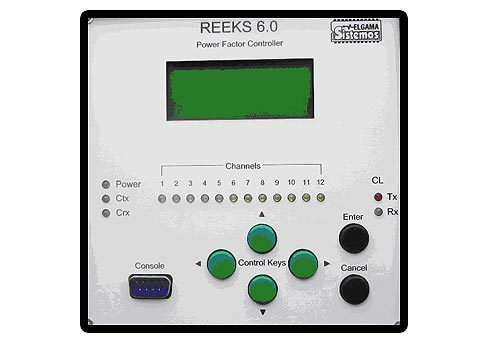

Reaktyviosios galios kompensavimo sistemos pagrindas - mikroprocesorinis valdymo blokas REEKS 6.0. Prie valdymo bloko jungiami matavimo prietaisai (elektroniniai aktyviosios ir reaktyviosios elektros energijos skaitikliai) ir kompensuojančios baterijos. Valdymo blokas geba nuskaityti šiuos elelktros energijos skaitiklius: LZKM, LZMF, LZQM, EPQM, EPQS, EMS ir GAMA-300 (G3A ir G3B).  REEKS 6.0 valdomas rankiniu būdu, turi 6 klavišus ir skystųjų kristalų indikatorių (LCD), kuriame atvaizduojami meniu variantai, matavimo prietaisų (MP) parodymai bei pasirenkami sistemos parametrai. Papildoma sistemos aparatinė ir programinė įranga leidžia kontroliuoti jos darbą kompiuteriu, distanciniu būdu atjungti/įjungti kompensavimo baterijas, kompiuteriu priimti elektros skaitiklių duomenis. Atskiri sistemos mazgai (kompiuteris, elektros skaitikliai, kondensatorių baterijos) gali būti nutolę vieni nuo kitų iki kelių šimtų metrų, ryšys tarp jų palaikomas per dvilaidę 20 mA "srovės kilpos" ryšio sąsają.

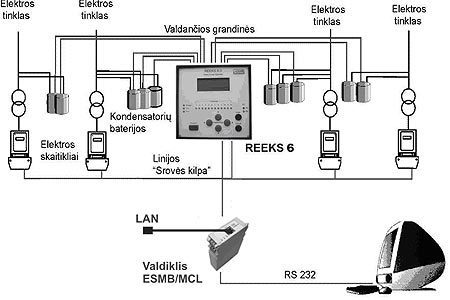

1 pav. Reaktyviosios energijos kompensavimo sistemos blokinė schema.

Valdymo bloko REEKS 6.0 programinė įranga leidžia:

-         suformuoti vieną arba dvi nepriklausomas  reaktyviosios galios kompensavimo sistemas (blokus), priskiriant kiekvienai iš jų prie valdymo bloko prijungtas kompensuojančias baterijas ir elektros matavimo prietaisus (MP);

-         kompensuoti reaktyviąją galią naudojant rankinį arba automatinį valdymo režimą;

-         atlikti sistemos parametravimą naudojantis valdymo bloko klaviatūra ir skystųjų kristalų indikatoriumi (LCD);

-         kontroliuoti sistemos darbą naudojantis LCD indikatoriumi;

-         vykdyti monitoringą, t.y., registruoti tinklo reaktyviosios galios, įtampos, apkrovos srovės pokyčius, viršijančius parametruose nurodytas vertes;

-         kontroliuoti sistemos darbą per „srovės kilpos" liniją palaikant ryšį su personaliniu kompiuteriu;

-         nustatyti kiekvienam skaitikliui prijungtam prie REEKS 6.0 individualų nuskaitymo greitį;

-         slaptažodžiu apsaugoti valdymo bloko parametravimą;

-         REEKS 6.0 valdymui naudoti išorinį terminalą, jungiamą prie „Console" sąsajos.

Valdymo bloko įvadai ir išvadai

Reaktyviosios galios kompensavimo sistemos valdymo blokas REEKS 6.0 instaliuojamas arti kondensatorinių baterijų. Elektros matavimo prietaisai (elektros skaitikliai) gali būti nutolę iki kelių šimtų metrų - jų duomenys nuskaitomi per dvilaidę "srovės kilpos" ryšio liniją. Pagrindiniai valdymo bloko išvadai yra prietaiso galinėje sienelėje, jų paskirtis, išsidėstymas, žymėjimas ir jungimo prie išorinių įrenginių schema pateikti 2 pav.

2 pav.

Kompensavimo baterijos prijungiamos automatiškai distanciniu būdu. Kiekviena baterija turi turėti tarpinę relę magnetiniam paleidėjui, kurios valdymo grandinės vienas laidas jungiamas prie tinklo fazės, kitas - prie vieno iš kontrolerio REEKS 6.0 išėjimų, kitas išėjimas jungiamas prie tinklo nulinio laido.

Valdymo bloko priekinio skydelio elementai

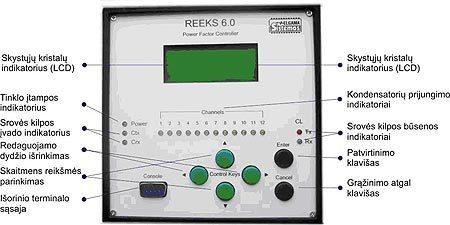

Valdymo bloko REEKS 6.0 priekiniame skydelyje išdėstyti elementai ir jų paskirtis nurodyti  žemiau pateiktame paveiksle.
