Instaliacinės medžiagos -  kabeliai, laidai, instaliaciniai vamzdžiai, elektros skydeliai, montažinės dėžutės ir kt. Elektros įranga bei komplektai vidaus ir lauko tinklams.

Elektros instaliacija - tai lauko ir vidaus tinklai. Abiem atvejais tai yra kabelių, laidų, skirstomųjų ir jungiamujų dėžučių, paskirstymo skydelių, elektros taškų, įvairių tvirtinimo elementų visuma.

Nors elektros instaliacija bei įranga individualiame name ir daugiabutyje ar sandėlyje skiriasi, visus elektros tinklus vienija tai, kad jiems įrengti visų pirma reikalingas elektros dalies projektas. Netgi atskirame daugiabučio bute, norint padidinti elektros įvado galią, reikalingas projektas.

Elektros projektas

Lauko elektros dalies projektus rengia elektrotechnikos inžinieriai pagal skirstomųjų tinklų išduotas prisijungimo sąlygas. Jei objektas nesudėtingas, elektros įvado vietą ir taškus parenka montuotojai arba nurodo architektai, elektros instaliaciją vidaus patalpose - interjero dizaineriai. Dideliuose objektuose rengiami atskirų patalpų elektros projektai, nurodoma elektros instaliacijos medžiagų specifikacija. Medžiagų specifikaciją nurodo elektros projektuotojai, inžinieriai, mažesniuose objektuose ją pasirenka patys elektros instaliacijos montuotojai, vadovaudamiesi  „Elektros linijų ir instaliacijos įrengimo taisyklėmis".

Namo ar bet kokio kito pastato elektros projekte nurodoma elektros instaliacijos schema, tiesimo būdas, kabelių degumo klasė ir standartas, jei instaliacija  projektuojama patalpoms, kuriose gali būti virš 50 žmonių arba jei reikalinga atitinkama gaisrinės saugos klasė. Taip pat nurodomos kabelių ir laidų markės, laikančiųjų ar tvirtinimo elementų tipai, elektros taškų vietos, laidų ir kabelių skerspjūviai pagal apkrovas, skaičiavimo schemos, elektros įvado montavimo reikalavimai, apšviestumo skaičiavimo rezultatai ir kt.

Labai svarbi elektros instaliacijos projekto dalis yra elektros paskirstymo skydelio planas ir jo komplektavimas, apsaugos sistemos skydas.

Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius išjungiklius ir srovės nuotėkio apsaugas. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema.

Iš anksto parengtas el. instaliacijos projektas  ar planas taupo laiką bei medžiagas, tuo pačiu ir pinigus. Matant visumą ir žinant naudojimosi elektros prietaisais scenarijus, apgalvojami, kur bus taškai, kokios galimos jungtys, elektros paskirstymo skydelių vietos ir kt. Galima atsisakyti nereikalingų sprendimų, jungčių, parinkti optimaliausią variantą.

Elektros kabeliai

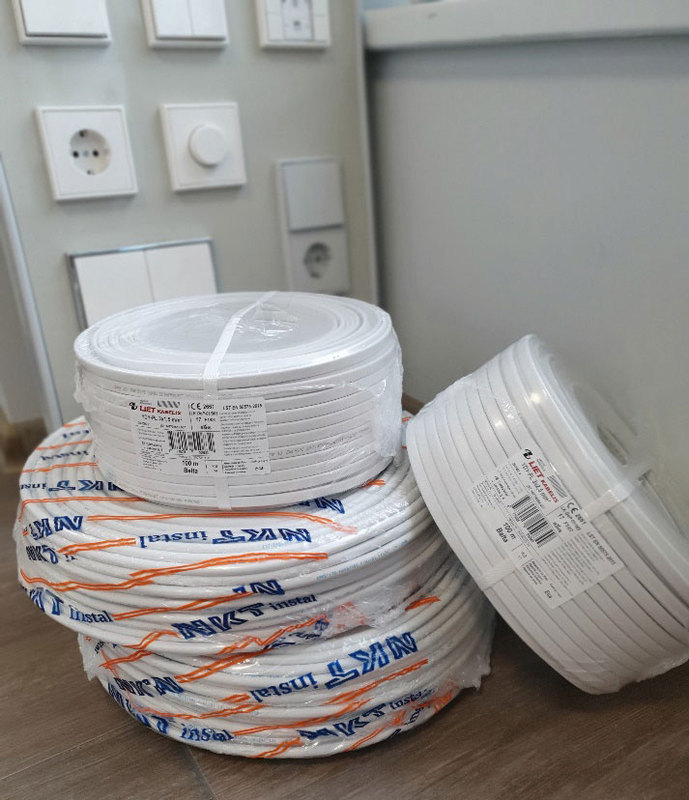

Kabelis yra laidų grupė po bendru izoliaciniu apvalkalu. Elektros arba dar kitaip vadinami galios kabeliai klasifikuojami pagal instaliacijos vietą, darbinių gyslų medžiagą (aliuminio ir variniai) ir skaičių, skerspjūvį, degumo klasę, izoliacijos tipą ir kitus parametrus.

„Labai svarbu, kad kiekvienam objektui, kiekvienai elektros linijai būtų parinktas tinkamas kabelio tipas, paprastai jų reikia ne vieno, rekomenduojame rinktis su galios rezervu, jei tektų padidinti apkrovą. Savo įmonėje turime ir komplektuojame visą elektros instaliaciją - pradedant kabeliais, baigiant jungikliais ir šviestuvais. Kiekvienam objektui, kiekvienai elektros linijai atrenkame tinkamus kabelius, laidus ir visus reikalingus priedus iš daugiau kaip 100 kabelių tipų, turime kabelius reikalingus apsaugos, gaisro signalizacijai, kabelius lauko ir vidaus kompiuteriniams tinklams. Tai labai patogu rangovams, elektros montuotojams - jie, pateikę projektą ar sąrašą, iš vienų rankų gauna visą reikalingą instaliacijos įrangos paketą", - sako UAB „Kabelita" vadovas Vidas Bakšas.

Pagal pateikiamą specifikaciją UAB „Kabelita" komplektuoja visas vidaus ir lauko tinklų el. instaliacijai reikalingas medžiagas.

UAB „Kabelita" jau 20 metų Lietuvos įmonėms ir montuotojams tiekia elektros kabelius, laidus, paskirstymo skydus ir kitą elektros instaliacinę įrangą. Patyrę įrangos tiekėjai sako, kad rinkoje vis dar pastebi elektrotechnikos gaminių, neturinčių CE standarto žymėjimo ir galbūt neatitinkančių gaisrinės saugos reikalavimų, netinkamo mechaninio atsparumo ir pan. Visi kabeliai/laidai bei kita elektros instaliacijos įranga, kuri yra montuojama Lietuvoje nuolatiniam naudojimui, turi turėti atitikimo europiniams standartams CE sertifikatą arba turi būti pažymėta šiuo ženklu.

„Elektros instaliacija - ne ta vieta, kur verta rizikuoti ieškant pigiausių gaminių, sugedusios instaliacijos taip paprastai nepakeisi, o gaisro atveju sutaupyta suma atrodys niekingai. Geriau taupyti renkantis vieną specializuotą tiekėją, pas kurį visų gaminių galutinė suma gali būti netgi mažesnė nei komplektuojant patiems", - įsitikinęs UAB  „Kabelita" vadovas. Jo nuomone, jau porą dešimtmečių veikianti specializuota maža įmonė yra sėkmės pagrindas - kiekvienas užsakymas sulaukia išskirtinio dėmesio, profesionalai pataria ir padeda pasirinkti tinkamus gaminius, nes toli gražu ne visi tiksliai žino kur, kokie, pavyzdžiui, reikalingi, kabeliai ir pan.

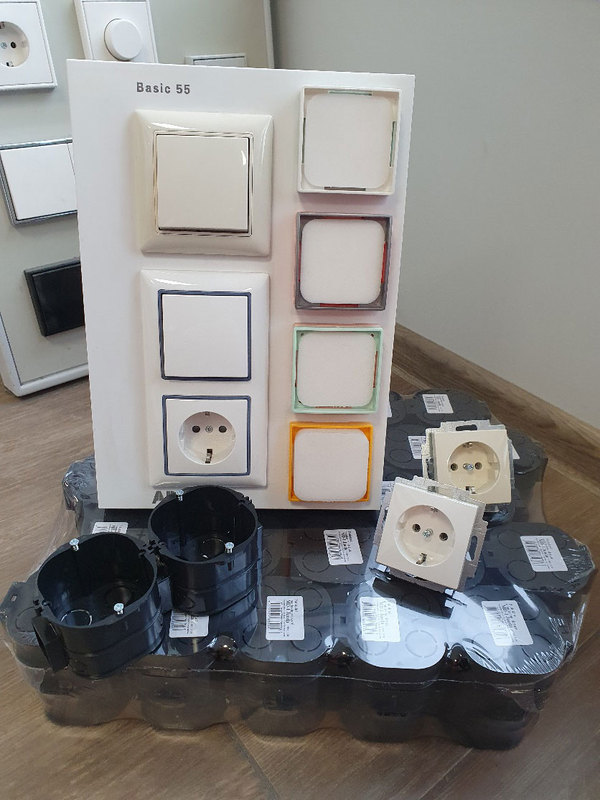

Rangovai ir elektros montuotojai vienoje įmonėje randa visas instaliacines medžiagas.

Vadovaujantis „Elektros linijų ir instaliacijos įrengimo taisyklėmis", požeminių kabelių mechaninis atsparumas parenkamas pagal klojimo gylį, kuris savo ruožtu priklauso nuo įtampos dydžio. 110 kV įtampos kabelių linijos gylis nuo lygaus žemės paviršiaus turi būti ne mažesnis kaip 1,5 m, jeigu tiesiami mažesniame gylyje, kabeliai turi būti apsaugoti. Mažėjant įtampai mažėja privalomas kabelių gylis grunte: 35 kV - ne mažesnis kaip 1 m, 6-10 kV - 0,7 m, iki 1000 V įtampos kabeliams  - 0,7 m.

Pasirinkus netinkamo atsparumo kabelį geriausiu atveju teks jį keisti, blogiausiu - gali kilti gaisras. Būtent dėl tikslios kabelių paskirties jų žymėjimas susideda iš raidžių ir skaičių eilutės, kur kiekvienas ženklas turi savo reikšmę.

Kabelių žymėjimo reikšmės:

Elektros instaliacijos įranga

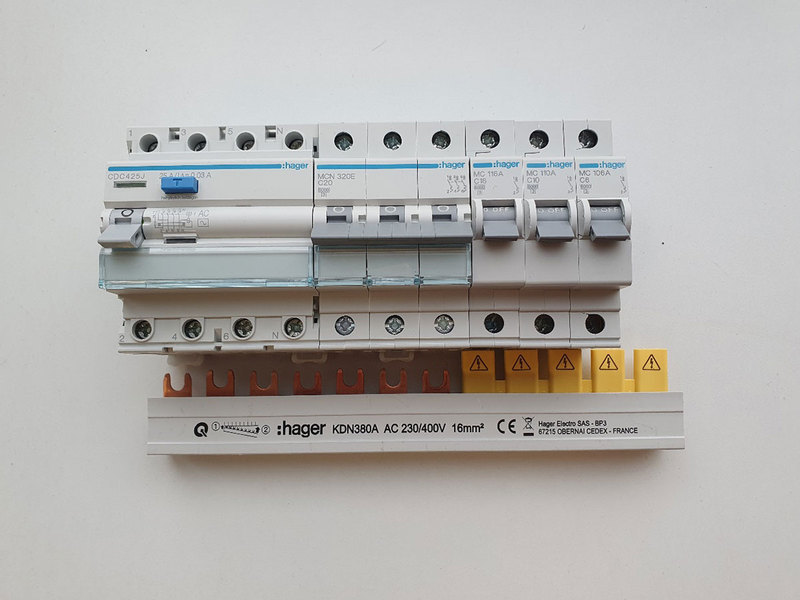

Pagrindiniai elektros instaliacijos sistemos elementai yra laidai, kabeliai, instaliaciniai vamzdžiai, komutaciniai aparatai (jungikliai, kištukiniai lizdai, kontaktoriai, impulsinės relės ir kt.), skirstomosios, jungiamosios, galinės dėžutės, skydeliai, galios spintos, įvadinės spintos, apkabos, laikikliai, tvirtinimo dirželiai, įvairių konstrukcijų tvirtinimo gaminiai su vinimis, varžtais ar medsraigčiais ir kt.), apsaugos bei reguliavimo aparatai (automatiniai jungikliai, saugikliai, įvairios relės, temperatūros slėgio ar lygio reguliatoriai), imtuvai.

Labai svarbu, kad elektros instaliacinė įranga būtų sertifikuota.

„Prekiaujame patikimais čekiškais ir vokiškais automatiniais išjungėjais, elektros montavimo skydeliais, potinkiniais moduliniais skydeliais ir visais kitais instaliacijai reikalingais gaminiais bei medžiagomis. Įmonė turi atsirinkusi patikimus tiekėjus, kurių gaminių kokybe neabejojame. Elektrotechnikos gaminių, kad ir tų pačių kabelių, kokybės plika akimis nepamatysi, kokybė atsiskleidžia tik eksploatacijoje, tam tikrose sąlygose.  Imkime, kad ir kabelių izoliacinį apvalkalą - vienoks jis tinka iki +70 °C šylantiems laidininkams, kitoks iki +90 °C, dar kitoks įšylantiems iki 100 ir daugiau °C. Apvalkalo atsparumą gamintojai pažymi, tačiau medžiagos sudėtis, iš kurios gaminamas apvalkalas, gali būti skirtinga. Mes jau žinome, kurie gamintojai šios sudėties nekeičia. Laidams tvirtinti komplektuojame tam tikrus laikiklius, kurie neiškliba ir nenuslysta. Yra daugybė instaliacinės įrangos kokybės niuansų, kuriuos per tris dešimtmečius „perkandome" ir stengiamės pateikti geriausius sprendimus, kad naudotojų turtui ir gyvybei nekiltų pavojus", - apie elektros instaliacijos detales pasakoja UAB „Kabelita" vadovas.

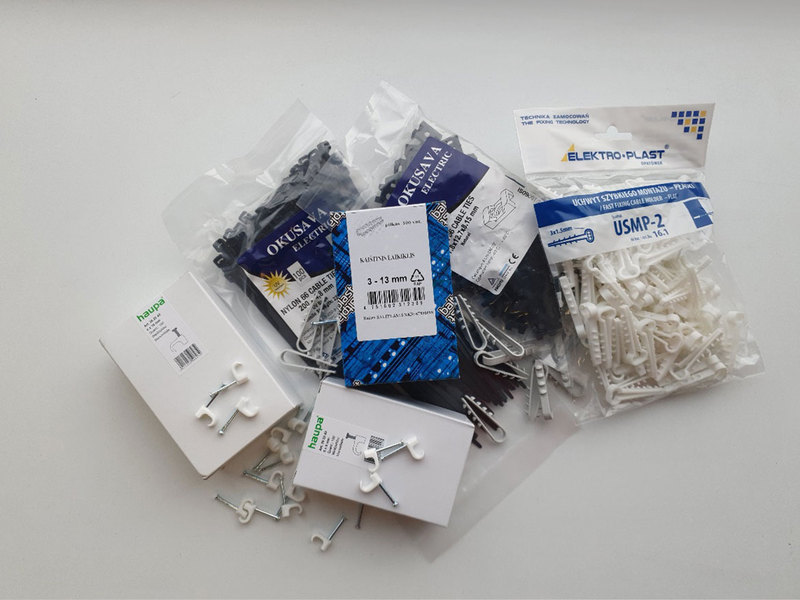

Elektros instaliacijoje svarbios visos detalės - net laikiklių ir tvirtinimo elementų patikimumas.

Instaliaciniai vamzdžiai ir instaliacinės dėžutės

Vidaus elektros instaliacija pagal laidų ir kabelių klojimo būdą gali būti atvira ir paslėpta. Atvira elektros instaliacija montuojama pramoniniuose objektuose, sandėliuose, kur ne itin svarbus estetinis vaizdas, taip pat ir ten, kur kuriamas urbanistinis ar industrinis interjero stilius. Paslėpta instaliacija pravedama pastato konstrukcijose, vamzdžiuose, kurie savo ruožtu klojami lubose, sienose, grindyse ir dengiami tinku ar kita apdailos medžiaga.

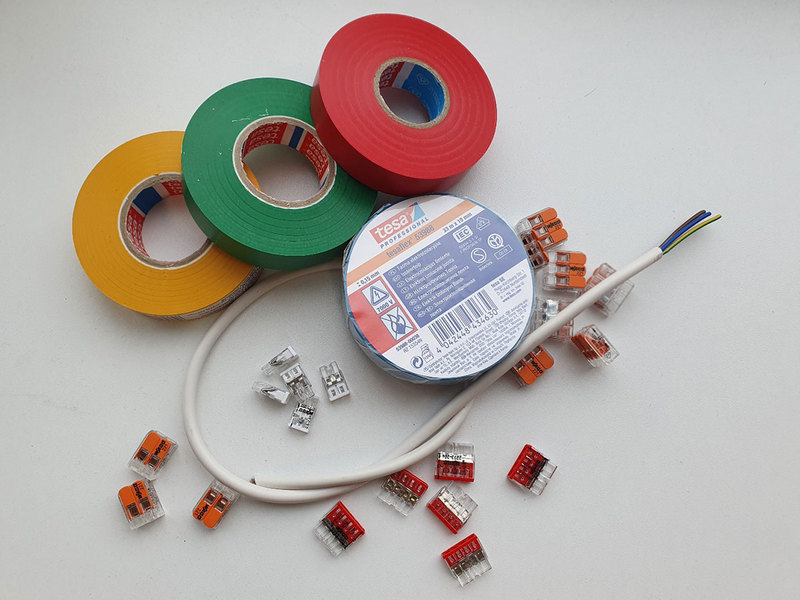

Elektros laidai jungiami degimo nepalaikančiose instaliacinėse dėžutėse. Gaisro požiūriu pavojingiausia vieta yra laidų jungimo vietoje. Laidų negalima sujungti susukant ir apsukant izoliacija. Jungimui geriausiai naudoti srieginius susukimus, jais laidai susukami greičiausiai, kontaktas tvirtas. Galima jungti ir sujungimo kaladėlėmis, kurių yra keli tipai.

Saugiausia yra potinkinė instaliacija vamzdžiuose, nes tinkas yra papildomas barjeras, kuris kuriam laikui sulaiko ugnies plitimą. Elektros laidai vamzdžiuose yra apsaugoti nuo išorinio poveikio, juos, esant reikalui, patogiau pakeisti neardant sienų, instaliaciniai vamzdžiai elektros laidams naudojami drėgnose patalpose.

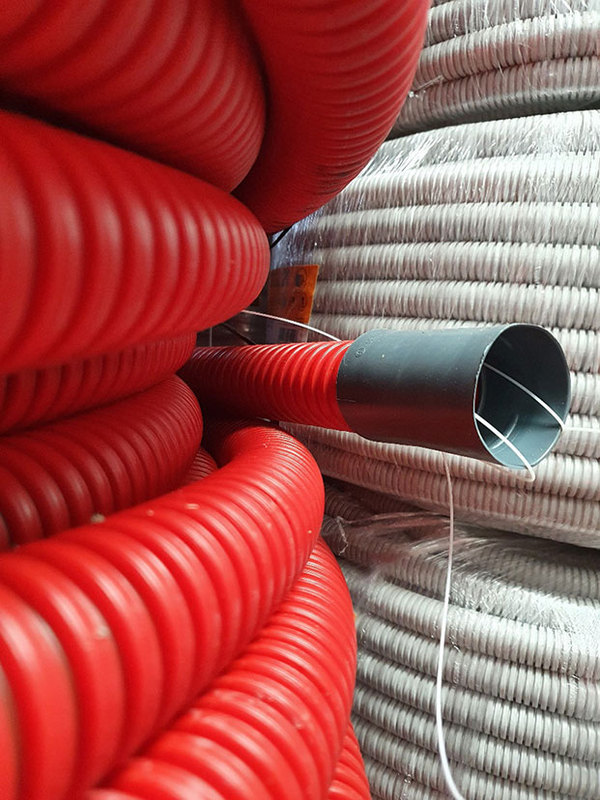

Naudojimui paruošti instaliaciniai vamzdžiai.

Instaliaciniai vamzdžiai pagal naudojimo vietą yra skiriami į lauko ir vidaus. Lauke naudojami mechaniškai atsparūs slėginiai vamzdžiai, vidaus vamzdžiams tokio reikalavimo nėra, tai vadinami nespaudiminiai techniniai vamzdžiai, jie gali būti lygūs arba gofruoti.

UAB „Kabelita" ne tik komplektuoja elektros instaliacijos įrangą, bet ir patys gamina lygius elektros instaliacijai skirtus polietileno vamzdžius, kurie gali būti komplektuojami su elektros instaliacine įranga, galima juos įsigyti atskirai, jie gali būti naudojami ir kitoms reikmėms - ten, kur nėra spaudimo. Pavyzdžiui, nuotekų, negeriamojo vandens vamzdynui ir pan. Vamzdžiai gaminami iš perdirbto polietileno, naudodama antrines žaliavas įmonė prisideda prie tvarios žiedinės ekonomikos.

Tarpusavyje vamzdžiai jungiami užmaunamomis plastikinėmis movomis, kurios užtikrina vidaus ertmės hermetiškumą. Statūs kampai formuojami užmaunamomis lenktomis alkūnėmis.

„Elektros instaliacijai reikiamo vamzdžio skersmenį parenkame pagal  laidų kiekį ir jų skersmenis. Gaminame nuo 16 iki 110 mm skersmens vamzdžius, jų sienelių storis gali būti nuo 1,6 iki 3,3 mm, tad vamzdžiai tinka ne tik elektros instaliacijai bet ir kitoms techninėms reikmėms", - apie polietileno vamzdžių gamybą pasakoja „Kabelita" vadovas.

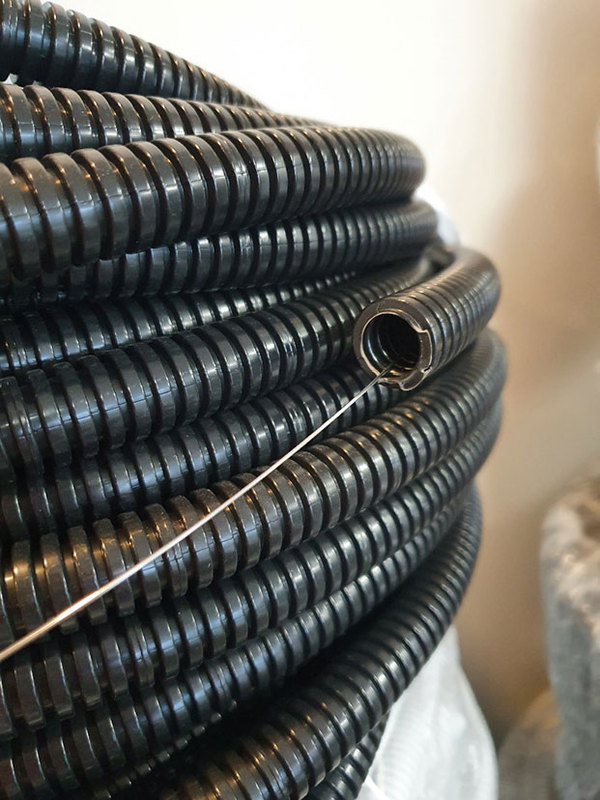

Instaliaciniai vamzdžiai.

Vamzdžiai perdengimuose, sienose ar grindyse tvirtinami specialiais tvirtinimo dirželiais, 03-1 m atstumais. Klojant elektrotechninius vamzdžius lygiagrečiai šildymo vamzdžiams, atstumas tarp jų neturi buti mažesnis nei 10 cm.

Instaliaciniai vamzdžiai, jungimo movos, tvirtinimo dirželiai ir visa, kas reikalinga elektros instaliacijos montavimui komplektuojama įmonės gamybos ceche.

Kai kalbėjome apie instaliacijos projektą ar schemą, minėjome, kodėl jis reikalingas darbui. Projektą ar instaliacijos schemą būtina išsaugoti ir atlikus darbus, nes vėliau gali prireikti patalpas remontuojant ar atnaujinant. Laidų ir kabelių žymėjimas plane leidžia išvengti jų pažeidimo. Taip pat montuotojas skydelyje turi sunumeruoti ir pažymėti automatinius išjungiklius, kad būtų aišku, kur kokios patalpos jungikliai yra. Įvykus gedimui bus lengviau atsekti. Priimant elektros instaliacijos darbus reikia patikrinti, ar yra instaliuoti nuotėkio srovės apsaugos elementai, užtikrinantys žmonių saugumą.

„Kokybiška elektros instaliacija apima projektavimą, patikimų gamintojų elektros įrangą ir darbų kokybę. Mes garantuojame šios grandinės dalį - geros kokybės gaminius lauko ir vidaus elektros linijoms, potinkinio ir virštinkinio montavimo instaliacijos gaminius, kuriuos sukomplektuojame pagal reikiamas specifikacijas, suteikiame jiems garantiją", - sako elektros instaliacijos gaminių prekyba ir gamyba užsiimančios  UAB „Kabelita" vadovas.

Parengta pagal UAB „Kabelita" informaciją, įmonės nuotraukos
