Kabelio skerspjūvio skaičiavimas
Atnaujinta: 2025-06-16

Kabelio skerspjūvis, elektros apkrovos nustatymas ir kabelių skerspjūvio skaičiavimas.

kabelio skerspjūvio skaičiavimas

Montuojant naują elektros instaliaciją arba keičiant seną elektros energijos paskirstymo tipą TN-C į TN-C-S arba TN-S sistemą, labai dažnai tenka suskaičiuoti reikalingą kabelio skerspjūvio plotą. Kabelio skerspjūvis - tai kabelio viduje esančio laidininko (dažniausiai vario arba aliuminio) skerspjūvio plotas, kuris matuojamas kvadratiniais milimetrais (mm²). Jis rodo, kokio storio yra laidininkas viduje, o tai tiesiogiai lemia, kiek elektros srovės kabelis gali saugiai perduoti. Kadangi kabeliai paprastai turi ne vieną laidininką arba gyslą, nurodomas vienos gyslos skerspjūvis. Pavyzdžiui, 3×2,5 mm². Tai reiškia, kad kabelis turi tris laidus, kurių kiekvieno plotas yra po 2,5 mm².

Kodėl svarbus kabelio skerspjūvis

Kad elektros instaliacija atitiktų poreikius ir būtų saugi, svarbu parinkti reikiamo skersmens kabelius. Tai svarbu dėl srovės apkrovos - kuo didesnis skerspjūvis, tuo didesnę srovę neperkaisdamas gali praleisti kabelis. Dėl įtampos kritimo - ilgos grandinės kabeliams mažesnis skerspjūvis lemia didesnį įtampos kritimą. Taip pat dėl saugumo - per plonas kabelis esant dideliam apkrovimui gali įkaisti ir sukelti gaisrą. Tiksli leistina srovės apkrova priklauso nuo kabelio tipo, montavimo būdo ir aplinkos sąlygų.

Tačiau tipinis kabelio skerspjūvis toli gražu ne visur pritaikomas ir tenka apskaičiuoti reikalingą jo plotą, kad būtų pasirinktas reikiamas kabelis. Kabelio skerspjūvio skaičiavimas apima kelis pagrindinius aspektus, jis gali būti skaičiuojami skirtingais būdais, priklausomai nuo taikymo srities.

Pirmiausia reikia atsižvelgti į reikalingą srovės apkrovą - kokią didžiausią srovę kabelis gali perduoti be perkaitimo. Įvertinama:

●        Apkrovos (vienfazis ar trifazis) ir maksimali apkrovos galia

●        Kabelio izoliacijos tipas (PVC, XLPE ir kt.)

●        Klojimo būdas (ore, žemėje, vamzdžiuose ir kt.)

●        Aplinkos temperatūra (viduje paprastai standartinė)

●        Korekcijos koeficientai (dėl temperatūros, kabelių grupavimo ir kt.)

Naudojamos normos - IEC 60364, VDE 0298, Lietuvos elektrotechnikos standartai (pvz., LST EN 60287).

Skaičiuojamosios elektros apkrovos vidinei instaliacijai, kuria persiunčiama elektros energija

gyvenamųjų  pastatų  ar  patalpų  apšvietimo  elektros  įrenginiams  apskaičiuojama pagal formulę:

SkA =KPA x Σ PVard, kW.

Kur  KPA - apšvietimo  elektros  įrenginių  paklausos  koeficientas, Σ PVard - apšvietimo elektros įrenginių įrengtoji galia (vardinių galių suma), kW. Laikoma, kad gyvenamosios paskirties pastatų norminės elektros apkrovos yra:

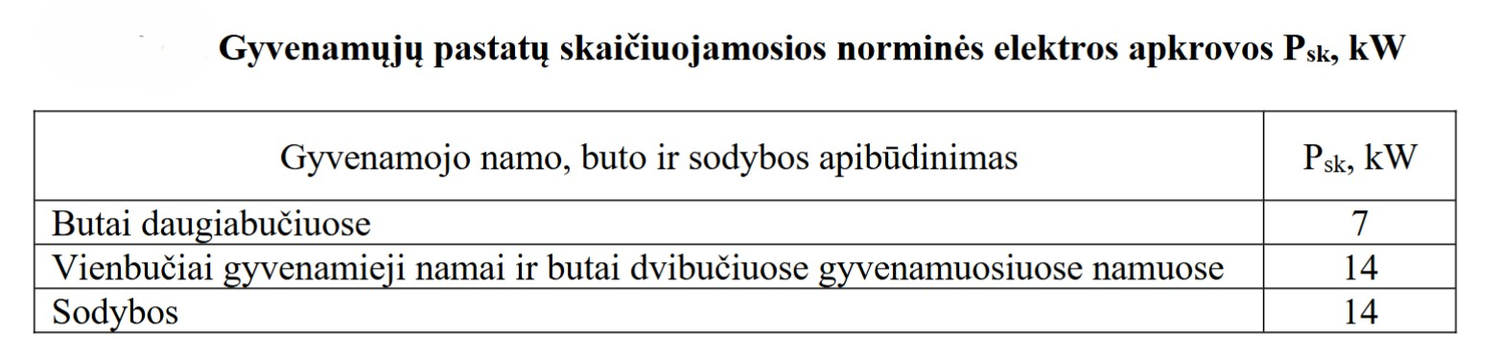

gyvenamųjų pastatų skaičiuojamosios norminės elektros apkrovos

Tačiau, pavyzdžiui, jei numatoma įrengti elektromobilio įkrovimo stotelę, jai gali reikėti iki 11 kW norminio galingumo.

Dažniausiai pasitaikantys kabelių skerspjūviai tinkami maksimaliai apkrovai:

Kabelio skerspjūvis (mm²)

Maksimali apkrova (A)

Tipinis panaudojimas

1,5 mm²

~10-16 A

Apšvietimas

2,5 mm²

~16-25 A

Lizdai, buitinė technika

4 mm²

~25-32 A

Elektros viryklės, stipresnės apkrovos

6 mm²

~32-40 A

Boileriai, trifaziai įrenginiai

10 mm² ir daugiau

>40 A

Pagrindiniai įvadai, galingi elektros varikliai

Supaprastintai skaičiuojama, kad minimalus 1,5 mm² skersmens kabelis tinka 1 kW apkrovai. Jeigu skaičiuojama aliuminio kabelio skerspjūvis, norint, kad jis atitiktų vario ekvivalentą,  aliuminio gyslos skersmenį reikia padidinti 60 procentų. Rekomenduojama rinktis šiek tiek didesnį skersmenį negu rodo pirminiai skaičiavimai - atsargai, jeigu padidės apkrova dėl papildomai prijungtų prietaisų. Taip pat žinotina, kad Elektros linijų ir instaliacijos taisyklėse yra nurodyti mažiausi leistinieji laidų ir kabelių skerspjūviai:

Instaliacijos sistema

Grandinės

Laidininkai

medžiaga

skerspjūvis, mm2

Stacionarioji instaliacija

Kabeliai ir izoliuoti laidininkai

Galios ir apšvietimo grandinės

Varis

Aliuminis

1,5

2,5*

Signalizacijos ir kontrolės grandinės

Varis

0,5**

Neizoliuoti laidininkai

Galios grandinės

Varis

Aliuminis

10

16

Signalizacijos ir kontrolės grandinės

Varis

4

Izoliuotų laidų ir kabelių

lanksčiosios jungtys

Specialiųjų įrenginių ir kontrolės prietaisų grandinės

Varis

0,75

Kitoks pritaikymas

0,75***

*Operatoriaus tinkle mažiausias skerspjūvis - 16 mm2. Aliumininių laidininkų jungtys turi būti išbandytos ir aprobuotos naudojant konkrečiai.

**Signalizacijos ir kontrolės grandinių laidininkų, jungiamų prie elektroninių prietaisų, mažiausias skerspjūvis - 0,1 mm2.

***Signalizacijos ir kontrolės grandinių lankstiesiems septynių ir daugiau gyslų kabeliams, jungiamiems prie elektroninių prietaisų, mažiausias skerspjūvis - 0,1 mm2.

Trifazių apkrovų atveju gali būti tiesiamas 4 arba 5 laidų kabelis (3 fazės, nulinis laidas ir kartais apsauginis laidas). Bet kuriuo atveju apskaičiavimui imamas kiekis iš 3 laidų (nulinis laidas neįskaitomas). Vienfazės apkrovos atveju tiesiamas 2 ar 3 laidų kabelis (fazė, nulis, apsauginis/įžeminimo laidas). Laidų kiekis apskaičiavimui - 2. Jeigu laidai yra paslėpti sienos ertmėje elektrotechniniame vamzdyje, tuomet pasirinkimui svarbu žinoti visų laidų, bendrai nutiestų viename vamzdyje, kiekį.

Kabelio skerspjūvio nustatymas

Vienfaziame tinkle, kai  elektros srovė 230 V galima apytiksliai paskaičiuoti pagal supaprastintą formulę:

I = P - K

U-cos ϕ

P - apkrovos galia, W; U - įtampa tinkle, 230 V; K - vienalaikiškumo koeficientas (pavieniai apkrovai - 1, apkrovų grupei - 0,75); cos ϕ - aktyvios galios koeficientas (buitiniams elektros prietaisams - 1).

Trifaziame tinkle su 380 V įtampos srove preliminariai skaičiuojama pagal kitą supaprastintą formulę:

Kabelio skerspjūvio nustatymas_trifaze
P - apkrovos galia, W; U - įtampa tinkle, 380 V; cos ϕ - aktyvios galios koeficientas (nurodytas el. prietaisų techniniame pase).


Kai laidininkas nėra monolitinis, t. y. turi kelias gyslas, pavyzdžiui - 4, reikia pamatuoti vienos gyslos skersmenį ir padauginti iš gyslų skaičiaus laidininke (plonesnės gyslos matuojamos slankmačiu). Tokiu atveju skaičiuojama pagal panašią formulę:

𝑆 = 14 · π·𝑑2 / 4 = 4 · 0,785 · 𝑑2

S - laidininko plotas, d - vienos laidininko gyslos skersmuo, o 4 - pateiktų gyslų skaičius laidininke (jis nustatomas suskaičiuojant gyslas).

Gautą laido skersmenį reikia suapvalinti į didesnę pusę iki artimiausio standartinio skersmens, nurodyto lentelėje. Minimalus skersmuo variniams laidams - 1,5 mm²; aliumininiams - 16 mm².
Šios kabelio skerspjūvio skaičiavimo formulės yra supaprastintos, nes neatsižvelgiama į daugybę kitų faktorių: pastato tipą, lauko ir aplinkos sąlygas, kabelio montavimo būdą ir grandinės ilgį - šie faktoriai yra labai svarbūs teisingam rezultatui. Elektros kabelio skerspjūvio skaičiavimui reikalinga apskaičiuoti įtampos kritimą, naudoti įvairius koeficientus

Daug patikimesnė yra kabelių skerspjūvio skaičiavimo programa CableApp, sukurta kompanijos "Prysmian", gaminančios elektros laidus ir kabelius. Programa per  kelias sekundes atliks sudėtingus apskaičiavimus ir dar pasiūlys tinkamą „Prysmian" kabelio tipą, atitinkantį jūsų poreikius ir sąlygas. Programėlę galima atsisiųsti iš cableapp.lt



ASA.LT informacija parengta bendradarbiaujant su „Prysmian"
