Vonios ir dušo kambariai - drėgnos patalpos, todėl yra nustatytos griežtos taisyklės elektros instaliacijai. Tačiau šiuolaikinių technologijų elektros prietaisai yra apsaugoti nuo vandens, juos naudojant pagal paskirtį vonios kambarys bus ne tik saugus, bet ir komfortiškas.

Elektros instaliacijos atstumai vonioje ir duše

Vonios ir dušo kambariai - drėgnos patalpos. Yra nustatytos griežtos taisyklės (žr. „Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklės") elektros instaliacijai ir įrangai vonios kambaryje. Jame negali būti elektros prietaisų, kurie būtų jungiami į neįžemintus lizdus.

Elektros įrengimo taisyklėse vonios kambarys yra suskirstytas į atskiras zonas. Kuo arčiau vonios ar dušo, tuo griežtesni reikalavimai. „Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklėse" vonios kambario ir dušo patalpos suskirstytos  į 4 zonas: 0,1, 2 ir 3.

Vonios kambario zonos. Atstumai nurodyti milimetrais.

Dušo patalpos zonos. Jei nėra dušo kabinos, zonos dydis nustatomas matuojant nuo dušo purkštuko centro.





0 zona - tai vonios indo arba dušo vandens rinktuvo vidus;

1 zona - tai erdvė, apribota stačiais paviršiais, nutiestais per vonios indo šonus arba sutampančiais su dušo kabinos išorinėmis sienelėmis, grindimis ir gulsčia plokštuma, nutiesta 2,25 m aukštyje nuo grindų, neskaitant 0 zonai priskiriamos erdvės;

2 zona - tai erdvė, apribota stačiais paviršiais, nutiestais 0,6 m atstumu nuo 1 zonos ribos, grindimis ir gulsčia plokštuma 2,25 m aukštyje nuo grindų, neskaitant 0 ir 1 zonai priskiriamos erdvės;

3 zona - tai erdvė, apribota stačiais paviršiais, nutiestais 2,4 m atstumu nuo 2 zonos ribos, grindimis ir gulsčia plokštuma 2,25 m aukštyje nuo grindų, neskaitant 0, 1 ir 2 zonai priskiriamos erdvės.

Elektros prietaisų vonios kambariuose apsaugos klasės



Elektros prietaisai vonios kambaryje - tai šviestuvai, jungikliai, kištukiniai lizdai, audio ir video prietaisai.

Visa elektros įranga pagal atsparumo išoriniams veiksniams standartą žymima atsparumo klase IP XY (Ingress protection). Pirmasis IP X skaičius žymi atsparumą mechaniniam ir dulkių poveikiui, jo vertė yra nuo 0 iki 6, Y  - atsparumą drėgmei, jo ribos nuo 0 iki 8. Kuo didesnis skaičius, tuo didesnis atsparumas, 8 atsparumo drėgmei klasė praktiškai reiškia, kad prietaisas gali būti panardintas į vandenį. Jeigu vietoje pirmojo skaičiaus yra X raidė, pavyzdžiui, IP X3, t.y., pirmasis skaičius, žymimas X raide, reiškia, kad prietaisui nereikalinga mechaninė apsauga, jis atsparus mechaniniam poveikiui.



Vonios ir dušo patalpų atitinkamose zonose leidžiama naudoti šiuos elektros įrenginius:

0 zonoje - tik specialius, skirtus naudoti vonios ir dušų rinktuvų induose elektros įrenginius, kurių vardinė įtampa ne didesnė kaip 12 V kintamosios srovės atveju ir 30 V nuolatinės srovės atveju;

1 zonoje - be 0 zonoje leidžiamų naudoti įrenginių, taip pat stacionariuosius vandens šildytuvus, stacionariuosius ištraukiamojo vėdinimo įrenginius ir saugios įtampos telefono ryšio ir signalizacijos sistemas; elektrinio šildymo įrenginius, sumontuotus grindyse, jeigu šildymo elementai iš viršaus uždengti įžemintu metaliniu tinklu arba kita įžeminta metaline danga;

2 zonoje - be 0 ir 1 zonoje leidžiamos naudoti įrangos, taip pat II klasės ne žemesnio kaip IP X4 apsaugos laipsnio šviestuvus;

3 zonoje - be kitose zonose leidžiamų naudoti įrenginių, taip pat kištukinius lizdus, jeigu yra įrengta srovės skirtuminė apsauga (I_?N 30 mA) arba jie maitinami per individualų skiriamąjį transformatorių, arba naudojama saugi įtampa.

Elektros įrenginių, naudojamų vonios ir dušo patalpose, apsaugos laipsniai

Patalpų charakteristika	Zonos
	0	1	2	3
Patalpos, kur nedažnai kondensuojasi vandens garai (butų vonios arba dušo patalpose)	IP X7	IP X4; IP X5*	IP X4	IP X1

Pastaba. ^*IP X5 apsaugos laipsnio įrenginiai turi būti naudojami ten, kur gali atsirasti vandens čiurkšlių (pavyzdžiui, naudojant masažinį dušą).

Vonios kambario apšvietimas, šviestuvai ir jų valdymas



Tvarkinga ir švari vonios kambario patalpa dažnai yra nedidelio ploto, tuo pačiu pageidautina, kad šis kambarys būtų poilsio erdve. Todėl apšvietimas vonioje - ne antraeilis dalykas, jis turi būti ir funkcionalus, ir atpalaiduojantis, tuo pačiu  lygiavertis ar net intensyvesnis nei gyvenamosiose patalpose. Vonioje galima įrengti prietaisus, leidžiančius reguliuoti šviesos srautą, apšviesti ir išskirti atskiras zonas. Pagrindinis reikalavimas - praustuvo ir veidrodžio zonoje šviesa turėtų būti pakankamai intensyvi (iki 500 lux). Ji gali kristi iš viršaus ir šonų, tai padeda išvengti šėšėlių ant veido.

Tinkamiausias sprendimas vonios kambaryje -šilto spektro dienos šviesa. Spalvotą šviesą galima naudoti, bet ne veidrodžio zonoje. Pavyzdžiui, pakaktų LED tipo taško, montuojamo į čiaupą. Mėlyna spalva - vanduo šaltas, rožinė spalva - šiltas. Nerekomenduojami halogenai, kurie skleidžia koncentruotą šviesą. Tokiose patalpose vizualiai atrodo tamsu, jie apsišviečia tik 2/3 sienos aukščio ir vizualiai mažina vonios kambarį.



Veidrodis vonios kambaryje apšviestas iš visų pusių.

Vonios šviestuvas turi būti uždaras, kad į jį neprasiskverbtų vandens garai, drėgmė, nešvarumai. 2-ojoje vonios kambario zonoje reikalingi šviestuvai turintys IPX4 apsaugos klasę,  3 -ioje -  IP X1 klasės, bet apšvietimo specialistai ir elektrikai šioje zonoje rekomenduoja naudoti šviestuvus turinčius bent IP X2 apsaugos klasę. Iš dušo ar vonios kylantys garai gali kondensuotis neapsaugotų šviestuvų viduje, papildoma apsauga užtikrins, kad gaminiai tarnaus ilgai ir patikimai. Neretai hermetiško dizaino šviestuvus lengviau valyti.

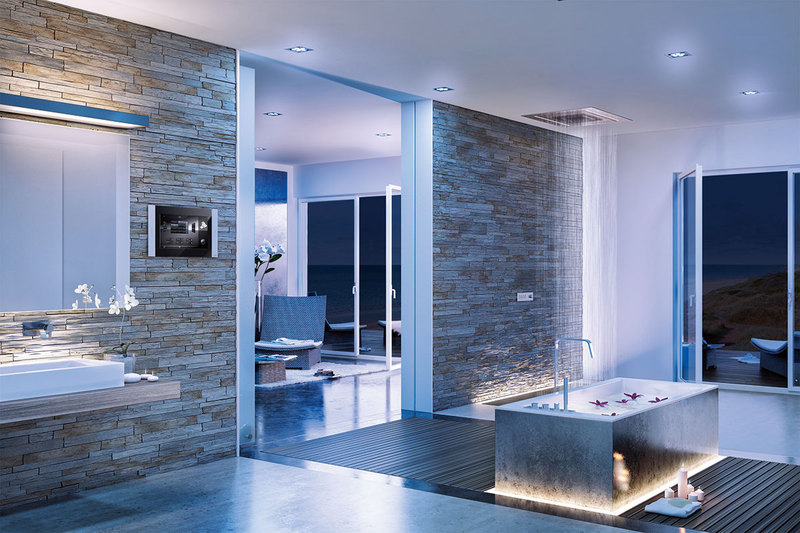

Labai patogi funkcija vonioje - automatiškai švelniai užsideganti ar išsijungianti šviesa, įvairiu paros metu ji gali būti skirtinga. Tam tikslui naudojamas įprastinės instaliacijos JUNG būvio patalpoje daviklis, kuris dienos metu užėjus į vonią, šviesą laipsniškai įjungs pilnu intensyvumu, o naktį, kad užėjus į vonios kambarį šviesa neplyksteltų visu ryškumu, šviesą uždegs minimaliu intensyvumu (naktinė švieselė).

JUNG būvio daviklis ne tik įjungia ir išjungia šviesą, bet gali reguliuoti jos intensyvumą.





Būvio daviklio parametrai ir laiko programos keičiami išmaniuoju telefonu per Bluetooth, naudojantis programėle Clever Config.



Vonios kambario jungikliai ir kištukiniai lizdai

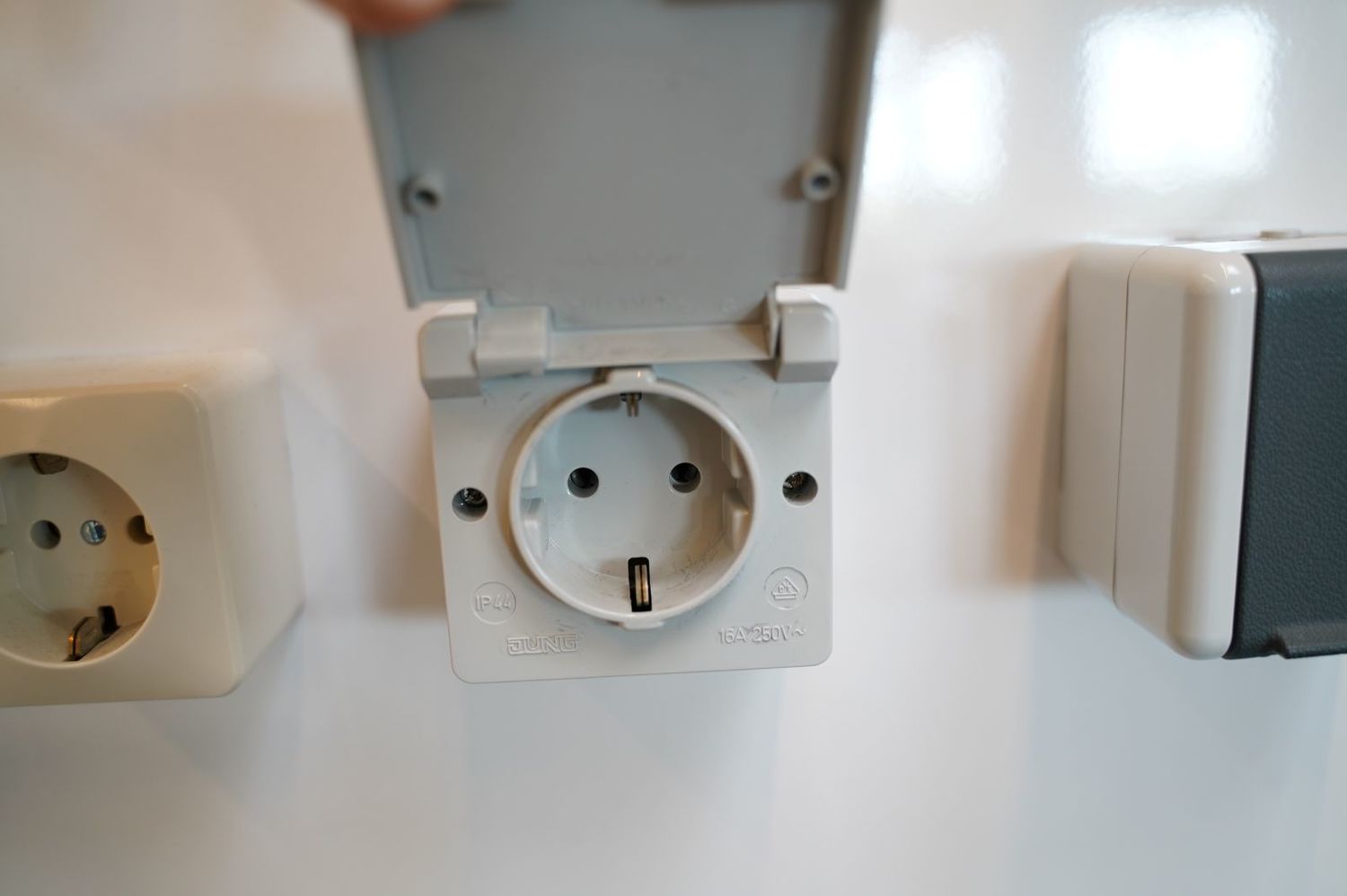

Šviesos jungikliai ir kištukiniai lizdai (rozetės) vonios kambaryje dažniausiai montuojami 3-iojoje zonoje, vadinasi, minimali jų apsaugos nuo drėgmės klasė turi būti IP X1, gali būti ir didesnė. Patogiau, jei kištukinis lizdas yra arti veidrodžio, tuomet tai gali būti 2-oji zona ir tokiems prietaisms jau reikės IP X4 saugumo klasės.

Neretai sudėtinga rasti kištukinį lizdą ar jungiklį tinkantį vonios interjero spalvoms ir tuo pačiu aukšto apsaugos lygio. Įvairaus dizaino, spalvų, įvairių medžiagų JUNG potinkiniai kištukiniai lizdai ir jungikliai, kurie aprašymuose žymimi IP ženkliuku, gali būti montuojami su specialia hermetine tarpine (551WU).  Tokiu atveju jie pasiekia IP 44 apsaugos lygį ir praktiškai gali būti naudojami visai netoli vonios ar dušo, arti veidrodžio.

JUNG kištukiniai lizdai ir kiti gaminiai gali būti IP44 atsparumo drėgmei klasės.

IP 44 atsparumo klasės gali būti AS, CD, LS, WG JUNG serijų gaminiai.

Komfortas ir apsauga vonios kambaryje



Beveik visuose šiuolaikiniuose vonios kambariuose įrengiamas grindinis šildymas. JUNG asortimente yra termostatų - šildymo reguliatorių, kurie yra tokio pat dizaino kaip ir kai kurių serijų JUNG jungikliai, kištukiniai lizdai, moderniausi termostatai turi ekraną. Patalpos temperatūros reguliatoriai su ekranu Standard ir Universal gaminami AS, A, CD ir LS serijų dizaino. Šių serijų dizaino, spalvų, medžiagų  spektras labai platus, todėl net ir nauji vonios kambario temperatūros reguliatoriai gali idealiai tikti prie turimų JUNG jungiklių ir kištukinių lizdų. Beje, vieninga stilistika pasižymi visi JUNG gaminiai, tad, turint omenyje, kad įmonės amžius daugiau kaip šimtas metų, labai patogu, kad šiandieniniai prietaisai derės prie vėliau įsigytų.

Uždaro kontakto ir programuojamas JUNG šildymo termostatai.

JUNG  termostatu šildymas gali būti reguliuojamas iki nustatytos temperatūros, galimas reguliavimas pagal vonios kambario oro temperatūrą arba kombinuotas - pagal grindų ir patalpos oro temperatūrą, gali būti ribojama grindų temperatūra, kad jos neperkaistų. Termostato su ekranu Universal modelyje galima nustatyti pagal laiką automatiškai persijungiančius temperatūros režimus. Tai labai patogu, kai ryte galima įeiti į sušilusį vonios kambarį, o paskui šildymas lieka minimalus. Taip sukuriamas maksimalus komfortas su minimaliomis energijos sąnaudomis.

Dar viena vonios kambaryje itin naudinga funkcija, kurią galima įdiegti remontuojant seną vonią ar įrengiant naują - tai vandens nuotėkio daviklis. Tiesa, jo veikimui reikalinga išmaniojo namo sistema. Apie šią sistemą ir jos funkcijas daugiau informacijos rasite straipsnyje "Namo valdymo sistemos".

Vandens nuotekio davikliui užfiksavus perteklinį vandens kiekį ant grindų, automatikos sistema atjungia vandenį.  Daviklio apsaugos klasė IP 67, jį montuojant reikalingas elektrinis vandens atjungimo vožtuvas ir, kaip minėta, KNX automatikos komponentai.

JUNG vandens nuotekio daviklis, montuojamas vonios kambario grindyse, yra puiki apsauga nuo kaimynų  užpylimo, apdailos sugadinimo ir nuostolių.

O kad buvimas vonios kambaryje būtų visapusiškai malonus, jame galima įmontuoti  skaitmeninį radijo imtuvą, per kurį galima klausytis radijo stočių, o jei norisi klausytis savo mėgstamos muzikos - prašau: tuomet reiktų susimontuoti JUNG radiją su belaide Bluetooth technologija. Šis įrenginys leidžia girdėti jūsų pačių telefone ar kompiuteryje įrašytus mėgstamus kūrinius, ar muziką iš internetinių šaltinių.



Kad „neiškristų" iš bendros vonios kambario stilistikos, jungiklio formos skaitmeninį JUNG radiją galima montuoti į standartinius A Creation, A Flow, A 550 arba LS 990 dizaino serijų rėmelius

Nors elektros instaliaciją vonios kambariuose reglamentuoja taisyklės, visi gamintojai turi nuo vandens apsaugotų prietaisų, kad ši patalpa būtų ir jauki, ir romantiška. Įsirengiant vonios kambarį verta pagalvoti apie grindų šildymą ir jo valdymą, šviesos intensyvumo reguliavimą, juolab, kad su jo pagalba galima kardinaliai keisti vonios kambario charakterį - nuo romantiškai pritemdyto iki  akinamai apšviesto. Itin daug sprendimų vonios kambariui rasite tarp JUNG kompanijos gaminių - nuo įdomių jungiklių iki šiemetinės naujienos - išmanaus radijo.



Parengta pagal „JUNG VILNIUS" informaciją, gamintojų nuotraukos
