Jungiklio montavimas neturėtų būti sudėtingas, turint reikiamus įrankius ir žinias apie elektros laidus. Jungiklio įtaisas tradiciškai montuojamas potinkinėje dėžutėje. Kitoje - atsišakojimo dėžutėje - atliekami 3 laidų jungimai: jėgos kabelio, jungiklio maitinimo laido ir šviestuvo maitinimo laido. Jungiklio laidas nutiesiamas nuo atsišakojimo dėžutės į patinkinę jungiklio dėžutę sienos grioveliu arba gipskartonio sienos ertmėje. Tokiu pat būdu šviestuvo laidas nutiesiamas nuo atsišakojimo dėžutės prie šviestuvo. Šios operacijos (kaip ir po to sekantys laidų izoliacijos nuėmimas ir įtaiso montavimas) atliekamos patalpoje išjungus elektros srovę.



Senokas čia straipsnis. Šviežias straipsnis apie jungiklių ir rozečių montavimą štai šitame filme. Taip pat čia apie elektros instaliacijos zonas, laidus ir jų jungimą.

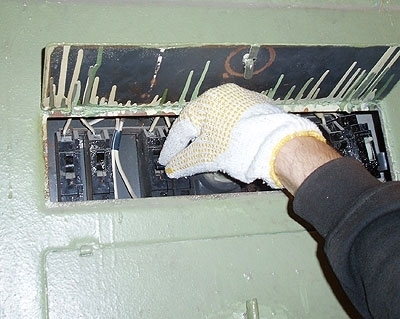

Išjungiama elektros srovė. Autoriaus nuotr.

Į jungiklio komplektą įeina pats jungiklio įtaisas su metaline plokšte, gnybtais ir varžtais, plastikinis uždedamas rėmelis ir šviesos jungimo dangtelis.

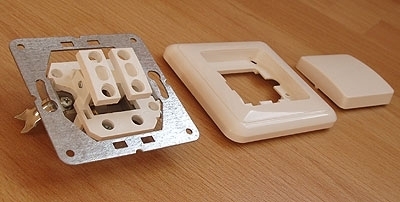

Jungiklio komplektas: įtaisas, rėmelis, dangtelis. Autoriaus nuotr.

Nuo potinkinėje įtaiso dėžutėje esančio trigyslio jungiklio laido nuimamas išorinis apvalkalas. Tam naudojami specialus izoliacijos nuėmimo įrankiai (replės, peiliai arba kt.). Apvalkalą nuėmus, reikia pasirūpinti, kad 3 laidelių (neutraliojo, fazės ir įžeminimo) ilgis neviršytų 10 cm. Nuo šių 3 laidų galiukų nuimama 11 mm izoliacijos.

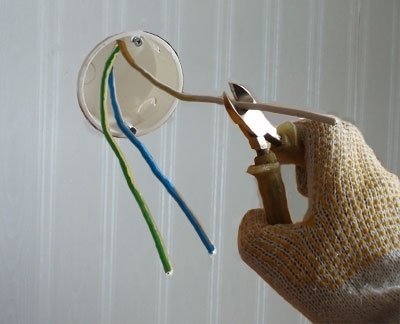

Laidai patrumpinami iki 10 cm ilgio. Autoriaus nuotr.

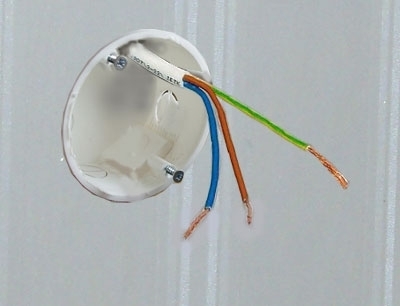

Nuo fazinio, neutraliojo ir įžeminimo laidų nuimama 11 mm izoliacijos. Autoriaus nuotr.

Svarbu tiksliai nustatyti, kuris laidas yra fazinis (juo teka srovė), o kuris yra neutralusis („nulinis") ir įžeminimo. Žymiai lengviau tai atlikti naudojantis šiuolaikiniais jėgos kabeliais - jie turi aiškią spalvinę laidų žymėjimo sistemą: "nulinis" laidas apvilktas mėlynu izoliaciniu apvalkalu, fazinis laidas - rudas arba juodas, apsauginis įžeminimo laidas visada yra žaliai geltonos spalvos. Senuose "tarybiniuose" laiduose atskirti fazinį laidą nuo "nulinio" galima įtampos matuokliu (pavyzdžiui, indikatoriumi-atsuktuvu su neonine lempute), prieš tai įjungus elektros srovę. Įsiminkite arba pažymėkite juos.

SVARBU! Prieš montuojant jungiklio įtaisą, patalpoje būtina nutraukti elektros srovę, pasukus saugiklį laiptinėje.

Fazinis laidas prijungiamas prie jungiklio įtaiso per atitinkamą gnybtą varžteliu (priklausomai nuo modelio ir gamintojo, gnybtas, skirtas faziniam laidui, gali būti pažymėtas raide L arba strėlyte, nukreipta išorėn). Savo ruožtu, neutralusis mėlynas laidas įstatomas į jam skirtą gnybtą (N raidė arba strėlytė, nukreipta vidun). Laidą reikia patikimai prisukti, bet ne per stipriai, kad nesulaužytumėte gyslos.

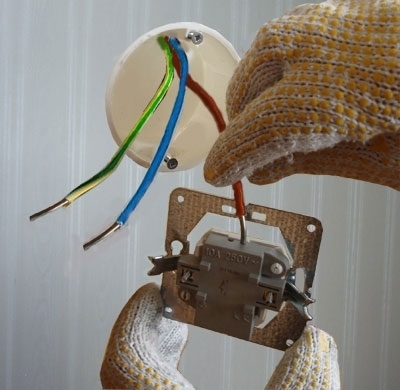

Fazinis laidas įstatomas į jungiklio įtaiso gnybtą. Autoriaus nuotr.

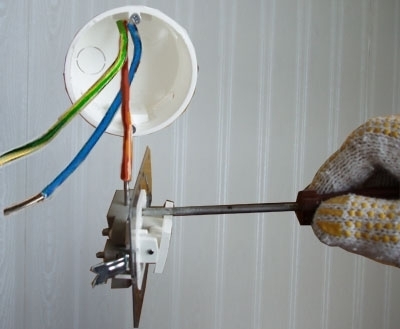

Įstatytas fazinis laidas prisukamas. Autoriaus nuotr.

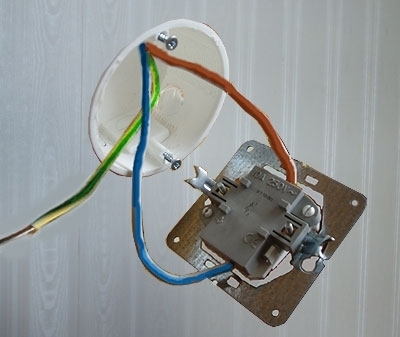

Prie kito gnybto prijungiamas neutralusis laidas. Autoriaus nuotr.

Įžeminimo laidas montuojant jungiklio įtaisą dažniausiai nereikalingas, todėl jis izoliuojamas atskiru plastikiniu gnybtu.

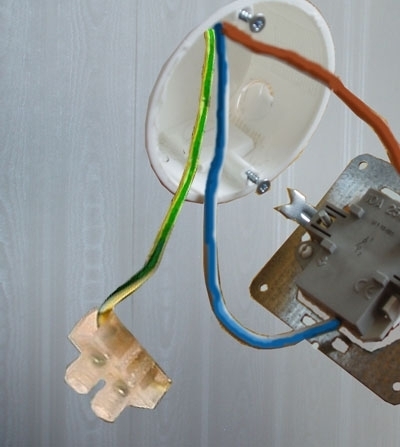

Įžeminimo laidas izoliuojamas atskiru gnybtu. Autoriaus nuotr.

Jungiklio įtaisas su prijungtais laidais įstatomas į potinkinę dėžutę. Jo padėtį galima pakoreguoti. Šiuolaikiniai įtaisai turi 2 išskleidžiamosius kablius, kuriais fiksuojami dėžutės viduje. Atsuktuvu užsukant 2 juos laikančius varžtelius, kabliai išsiskleidžia ir įsiremia į vidines dėžutės sieneles. Kitus įtaisų modelius galima prisukti prie dėžutės per angas, esančias įtaiso metalinėje plokštėje.

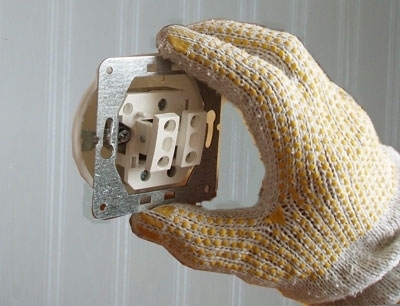

Įtaisas su prijungtais laidais įdedamas į potinkinę dėžutę. Autoriaus nuotr.

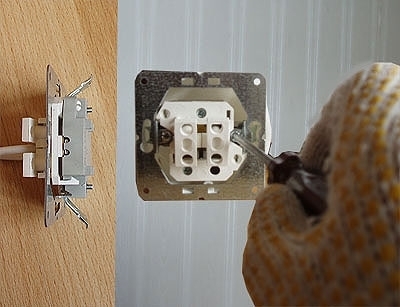

Užsukami išskleidžiamųjų kablių varžtai. Kabliai pritvirtina įtaisą dėžutės viduje. Autoriaus nuotr.

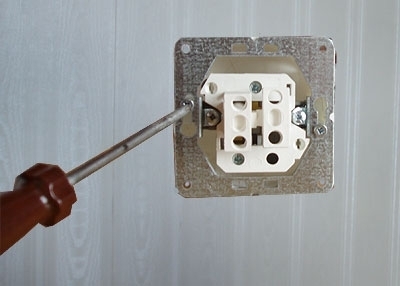

Kitų modelių jungiklius galima prisukti prie dėžutės per angas metalinėje plokštėje. Autoriaus nuotr.

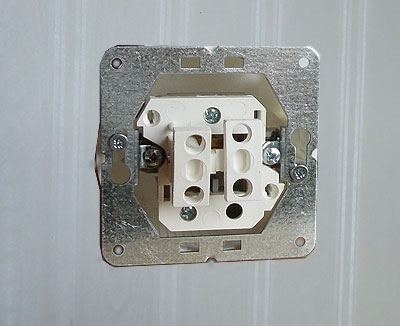

Pritvirtintas jungiklio įtaisas. Autoriaus nuotr.

Po to pritvirtinamas jungiklio plastikinis rėmelis ir pats dangtelis, kurį paspaudžiame, norėdami išjungti/įjungti šviesą.

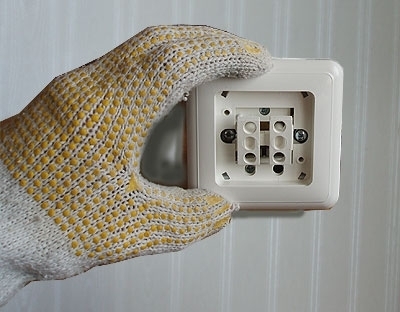

Pritvirtinamas plastikinis jungiklio rėmelis. Autoriaus nuotr.

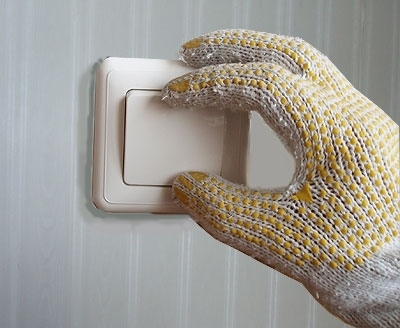

Pritvirtinamas šviesos jungimo dangtelis. Autoriaus nuotr.

Belieka sujungti tarpusavyje 3 laidus atsišakojimo dėžutėje: jėgos kabelį, jungiklio maitinimo laidą ir šviestuvo maitinimo laidą. Sujungimus reikia atlikti užmaunamais gnybtais (rekomenduojami spyruokliniai gnybtai). Nuo visų laidų galiukų nuimama 11 mm izoliacijos. 3 įžeminimo laidai sujungiami vienu gnybtu. Neutralusis jėgos kabelio laidas sujungiamas su šviestuvo neutralioju. Fazinis jėgos kabelio laidas sujungiamas su jungiklio laido faze. Šviestuvo fazinis laidas gnybtu sujungiamas su jungiklio neutralioju laidu. Visi jungimai talpinami į atsišakojimo dėžutę, kuri uždaroma dangteliu.

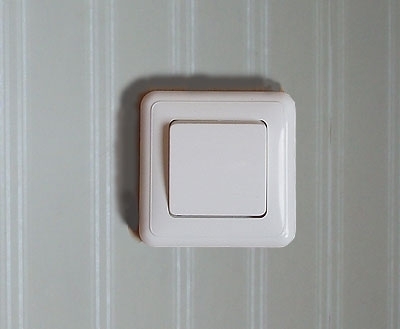

Sumontuotas jungiklis. Autoriaus nuotr.

Laiptinėje pasukus saugiklį, įjungiama elektra. Galima patikrinti, kaip veikia sumontuotas jungiklis, ir, jeigu montavimas buvo atliktas taisyklingai, naudotis juo.
