Įsigijus židinį, tiksliau židinio kapsulę, kitas etapas yra židinio ir kamino sujungimas. Sujungimas gali būti už židinio arba virš jo. Dažniausiai židiniai komplektuojami iš karto su storo metalo sienelių jungiamuoju dūmtraukiu. Gamyklinis pajungimas skirtas prijungti židinį į netoli jo esantį dūmtraukį. Jei pagrindinio dūmtraukio anga yra toliau nuo židinio, sujungti galima naudojant dūmtraukio prailgintoją.

Dūmtraukio pajungimo projektavimas

Sudėtingesnis  variantas kaip tik pasitaikė bute su palėpe, kur modulinis dūmtraukis buvo pastatytas viršutiniame aukšte ant laikančiosios sienos, o židinys numatytas aukštu žemiau. Teko spręsti kelias problemas, vienintelė anga, pro kurią galėjo būti pravestas dūmtraukis, buvo tuo pačiu ir laiptų anga. Susidūriau su didesnio skersmens dūmtraukio ir karštų sienelių  problemomis. Sprendimą surasti paprašyta specialistų.

Atskiras židinio su dūmtraukiu sujungimo projektas paprastai nerengiamas, atskirų statybos leidimų nereikia.  Planuojant reikia atsižvelgti į priešgaisrinės saugos reikalavimus, įvertinti karščio poveikį šalia esančioms atitvaroms ir parinkti geriausiai interjere tinkantį variantą.

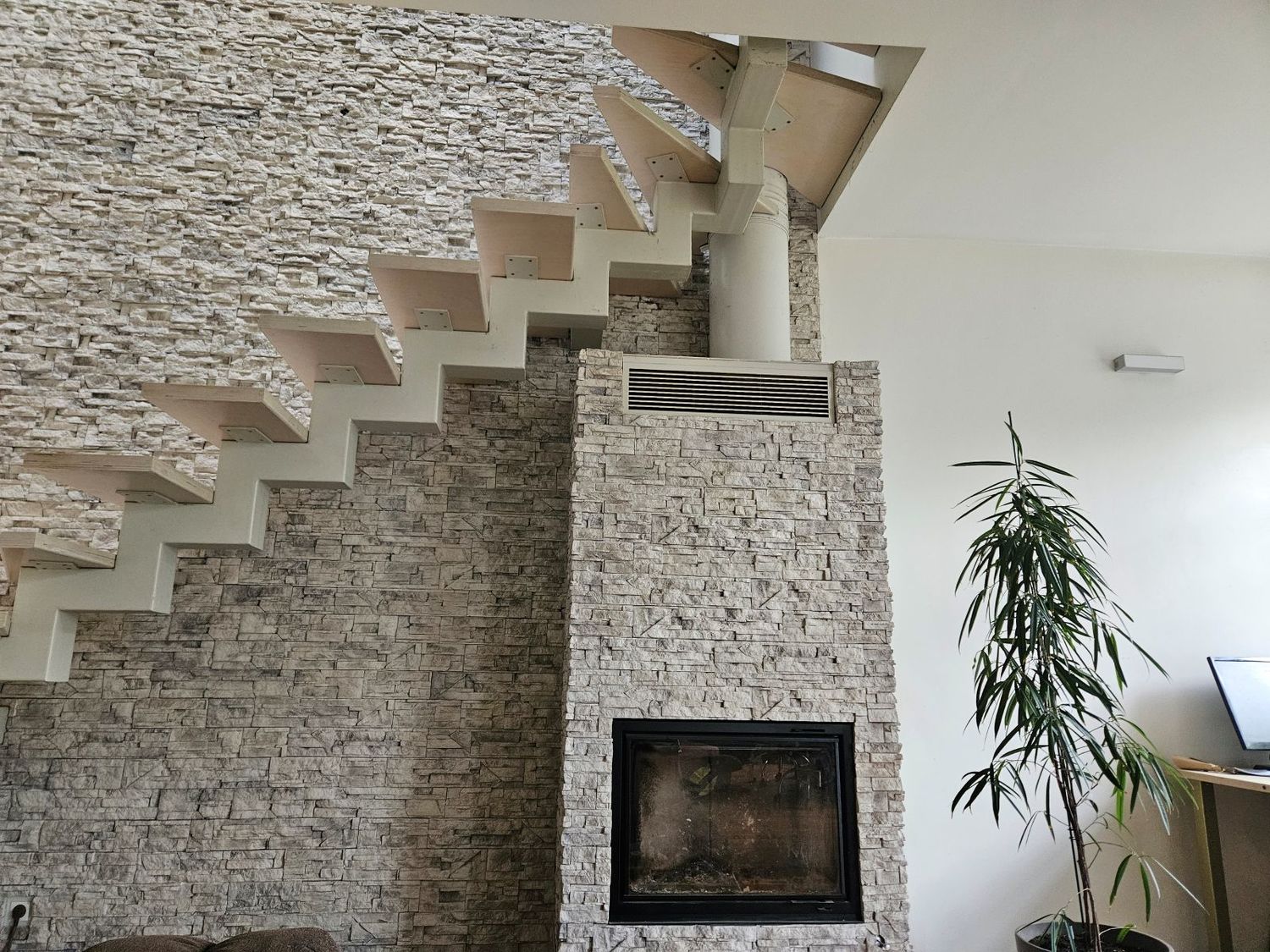

Būtina žinoti, kad jungiamasis vamzdis negali susiaurėti. Jei pagrindinio dūmtraukio angos skersmuo yra 200 mm, tai ir jungiamojo vamzdžio vidinis skersmuo turėtų būti ne didesnis 200 mm. Jei jungiamasis vamzdis bus virš karščio kameros ir neuždengtas, jį reikėtų priderinti prie numatomos židinio ar sienos apdailos. Aš naudojau baltos spalvos dekoratyvinį akmenį.

Įprasta spalvas skirstyti pagal RAL spalvininką. Tad spalvininke suradus spalvos atitikmenį, reikiama spalva nudažomas jungiamasis vamzdis. Vamzdis taip pat gali būti plieno ar vario paviršiumi.  Atviri vamzdžiai dažniausiai apsaugomi papildomu izoliaciniu sluoksniu. UAB „Klukis" išorinį vamzdžio kevalą gamina iš tvirtos metalinės skardos, pritaiko židinio vamzdžius konkrečiam židiniui ir nudažo pasirinkta spalva.

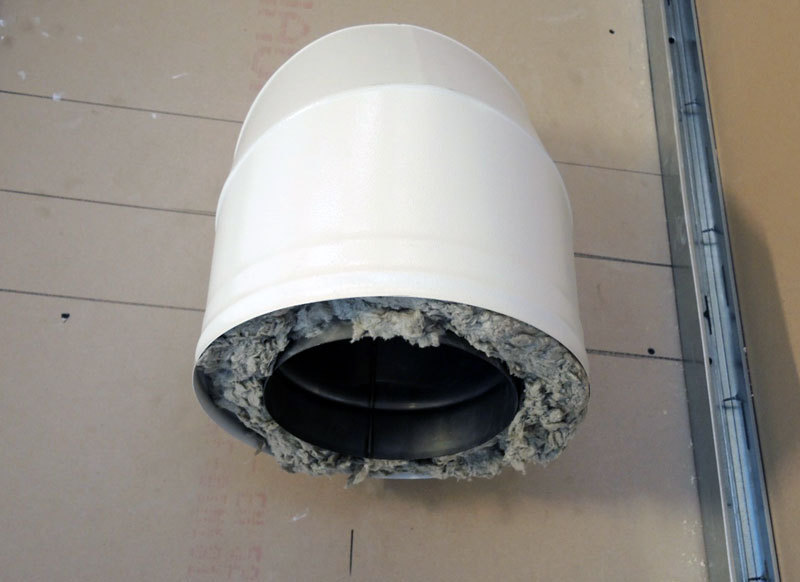

Jungiamojo vamzdžio alkūnė su izoliacija ir apsauginiu sluoksniu iš skardos.

Jungiamosios dalys

Sujungimui prireikė gana daug jungiamųjų detalių. Vienas iš svarbesnių technologinių jungimo elementų yra perėjimas tarp modulinio kamino keraminio įdėklo ir metalinio jungiamojo dūmtraukio. Jį komplekte pateikė modulinio kamino „Tona" pardavėjai. Nenaudojant perėjimo ir jungiant tiesiogiai, didelė tikimybė, kad kontaktas bus nesandarus, be to, yra pavojus suskaldyti keraminę alkūnę.

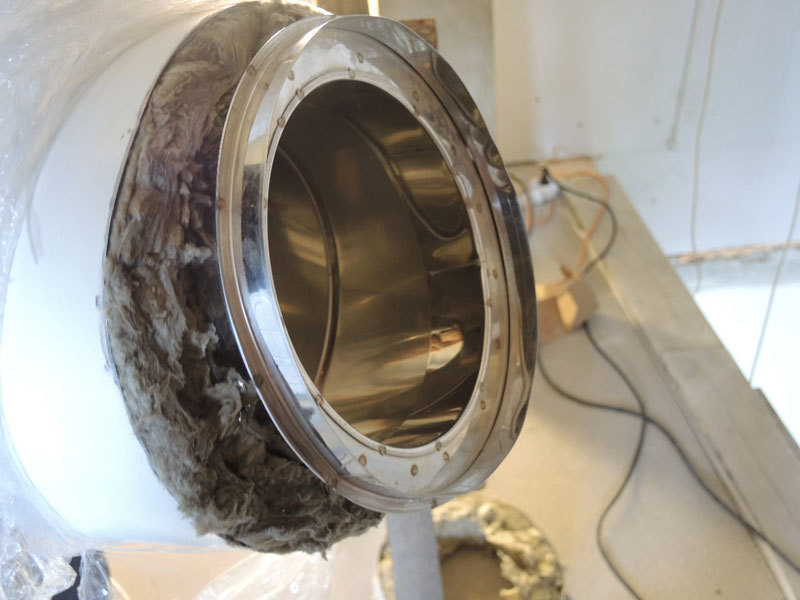

Dūmtraukio perėjimas montuojamas ant židinį ir dūmtraukį jungiančio vamzdžio.

Jungiamąjį dūmtraukį sudarė atviras dūmtraukio vamzdis, kuris bus židinio karščio kameroje ir izoliuotas dūmtraukis, kuris bus atviras. Konstrukcijos ilgis buvo apie 3 metrus, todėl vamzdžiui naudotas laikiklis.

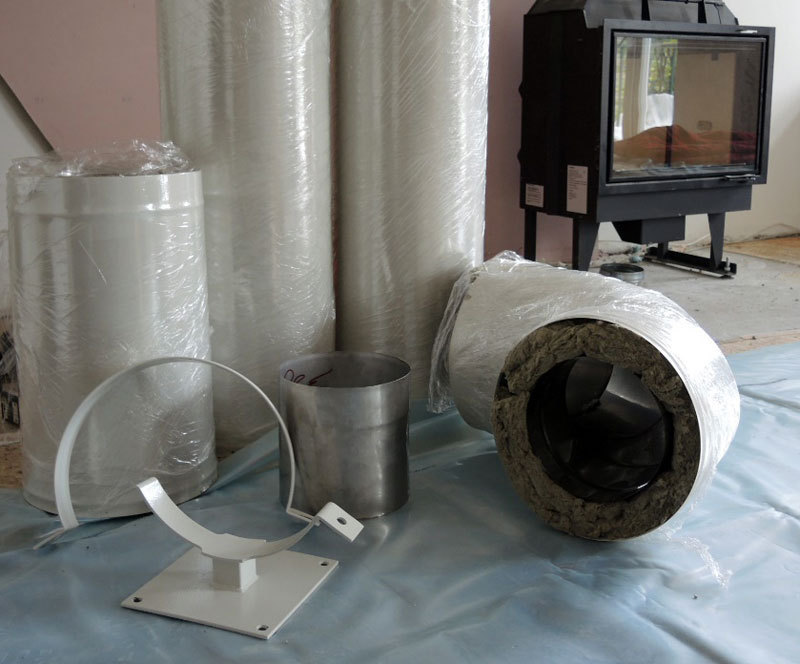

Židinio sujungimo su dūmtraukiu  dalys: izoliuoti vamzdžiai nudažyti apdailos spalva, laikiklis, sujungimo mova.

Židinio sujungimo su kaminu darbai

Židinys pastatomas tiksliai ten, kur stovės. Dažniausiai stiklinių durelių apačia būna apie 40 centimetrų nuo grindų. Židinių kapsulių stiklo apačia  dažniausiai būna žemiau, todėl reikia iš anksto pasirūpinti tvirta pakyla.
Montuoti pradedama nuo viršaus, jungiant alkūnę  su modulinio kamino anga. Tai yra vienas iš atsakingiausių darbo etapų, nes nuo jo labai priklauso jungties sandarumas.

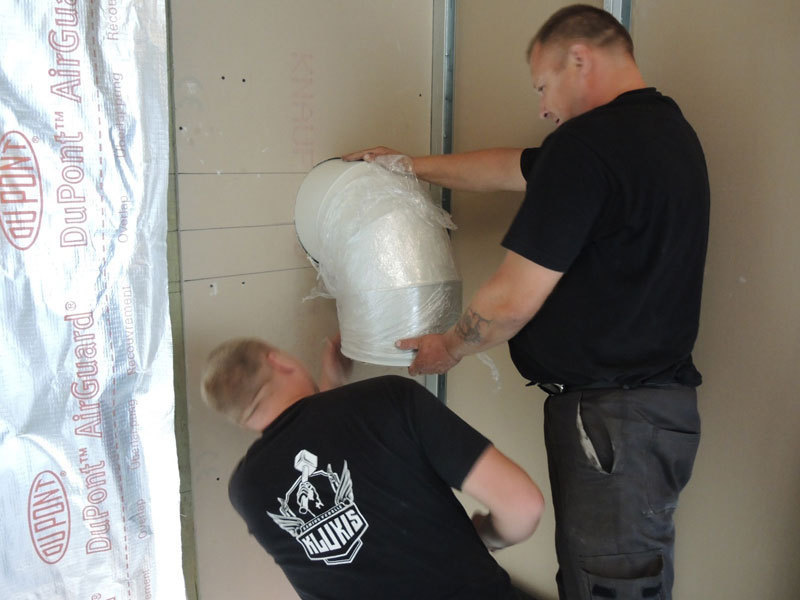

Jungtis pradedama montuoti nuo dūmtraukio. Uždėjus perėjimą ant alkūnės, jis tvirtai įstatomas.

Įstačius alkūnę tiksliai pamatuojamas atstumas iki židinio ir sutvirtinamos visos dalys. Tarpusavyje vamzdžius būtina sujungti nerūdijančio plieno kniedėmis.

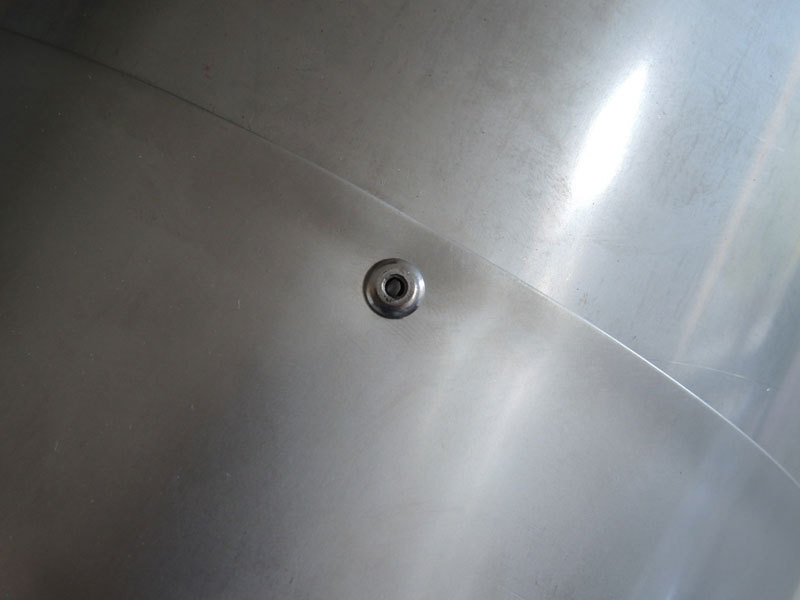

Tarpusavyje detalės jungiamos nerūdijančio plieno kniedėmis.

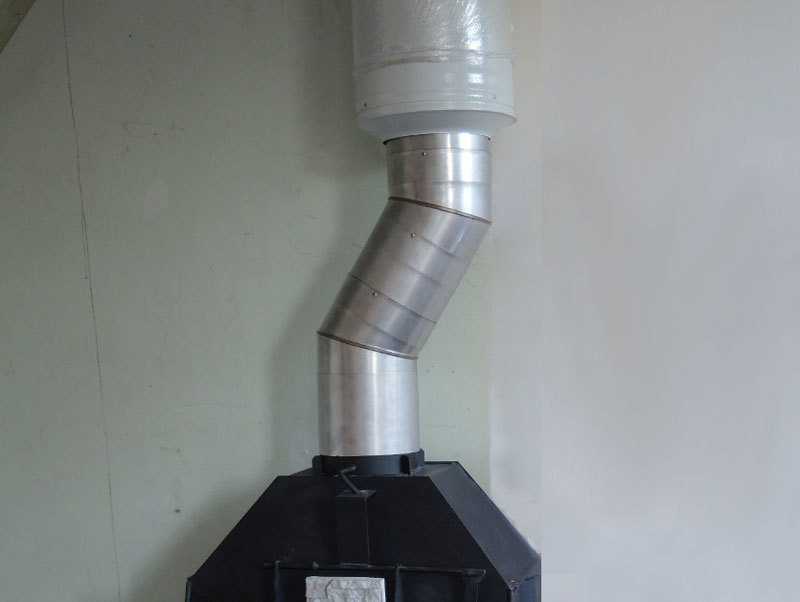

Židinio kapsulė sujungta su dūmtraukiu.

Sergejus Jeriomenko, autoriaus nuotraukos
