Atrodo, jog šilumos siurblių oras-vanduo populiarumas Lietuvoje didėja proporcingai jų technologiniam tobulėjimui.



Kaunietis Černius šilumos siurblio oras-vanduo ir vandens šildytuvo sistemą naujos statybos 160 kv.m ploto name įsirengė 2012 metais. Namas naujas, gana sandarus, šilumos nuostoliai nedideli, sumontuotas grindinis šildymas, buitinio vandens šildytuvas atskiras, sujungtas su šilumos siurblio oras-vanduo sistema. Buvo galimybė į namą atvesti dujas, tačiau pašnekovas sakė, jog paskaičiavus ir palyginus dujų atvedimo kaštus bei perspektyvą su šilumos siurblio sistema, nusvėrė pastaroji. Dėl instaliacijos patogumo, kainos. Nors namo šeimininkas atskirai šilumos siurblio sunaudojamos elektros kiekio nefiksuoja, sako, kad jos, turint omenyje visus elektros prietaisus ir tai, jog name yra elektra šildoma pirtelė, sunaudoja nedaug. Vidinis šilumos siurblio blokas ir  vandens šildytuvas pastatyti pagalbinėje patalpoje, veikiančio agregato garsą jis prilygina  veikiančio šaldytuvo garsui. „Jei apie tokią šildymo sistemą būčiau žinojęs iš anksto ir projekte būtų buvusi numatyta atskira patalpa, garso visai nesigirdėtų", - mano kaunietis.

Kito, 600 kv.m ploto namo savininkas irgi nenusivylė šilumos siurblio oras-vanduo sistema. Didžiuliam plotui apšildyti buvo pastatytas 12 kW galios naujesnės kartos šilumos siurblys su Zubadan technologija. Namo šildymo sistema kombinuota - radiatoriai ir grindų šildymas. Patalpose palaikoma 24 laipsnių C temperatūra. Savininkas sako, jog per 8 mėnesius šilumos siurblio elektros sąnaudos buvo už 4000 litų, per mėnesį - apie 500 litų. Turint omenyje 600 kv. m  plotą ir 24 laipsnių patalpų temperatūrą, vidutiniškai 0,83 lito (0,24 euro centų) už kv.m, jo nuomone, yra visai nebrangu. Todėl neseniai tokį pat šilumos siurblį nupirko giminaičiams. Namo savininko nuomone, labai patogu, jog  patalpose palaikoma pastovi temperatūra.

Ar nesibaimina, jog ilgainiui šilumos siurblio efektyvumas mažės?  Namo savininkas šilumos siurblį lygina su šaldytuvu - „Veikia ir veikia. Kada nors viskas susidėvi".



Šilumos siurblio oras-vanduo veikimo principas ir parinkimo kriterijai

Nesileidžiant į smulkias technines detales žinotina, kad šilumos siurbliai oras-vanduo iš tiesų veikia atvirkščiu šaldytuvui šilumos perkėlimo principu: aušinamas lauko oras, o šiluma, gauta kaip aušinimo proceso produktas, perduodama per šilumokaitį skysčiui, kuris naudojamas pastato ir (arba) vandens šildymui.

Šilumos perdavimo skysčiu arba šilumnešiu gali būti freonas arba specialus termofikatas.

Oras-vanduo šilumos siurbliai itin tinka šildomoms grindims, nes joms kaip tik reikia neaukštos temperatūros. Didžiausias šių siurblių privalumas - efektyvumas ir kaina. Palyginus šilumos siurblių oras-vanduo investicinius kaštus su kitomis šilumos siurblių rūšimis (geoterminiu, vanduo-vanduo), oras-vanduo yra pigiausias sprendimas.

Oras kaip šilumos šaltinis gali būti panaudotas be specialių leidimų ir didelių išlaidų statyboms. O energijos efektyvumo požiūriu šie siurbliai jau neatsilieka nuo kitų šilumos siurblių rūšių. Jų efektyvumo koeficientas jau pasiekė geoterminių šilumos siurblių vertes.

Pagal poreikį: šilumos siurblys gali būti su atskiru vandens šildytuvu, integruotu, su akumuliacine talpa.



Taigi šilumos siurblio oras-vanduo privalumai: palyginti nedidelė investicija (apie tris kartus mažesnė nei montuojant šilumos siurblį žemė-vanduo), greitas montavimas, kompaktiška įranga, galimybė įsirengti tiek naujos statybos, tiek sename name, galimybė šilumos siurblį vasarą naudoti kaip vėsinimo įrangą, galimybė valdyti.

Didžiausias trūkumas - krentant aplinkos oro temperatūrai, krenta ir naudingo veikimo koeficientas COP (Coefficiency of Performance). Šis parametras rodo siurblio galios efektyvumą: pavyzdžiui, šilumos siurblys naudoja 1kW elektros galios, kad pagamintų 4,46 KW šilumos galios. Šį santykį ir nusako COP.

Anksčiau daugelio oras-vanduo siurblių, lauko temperatūrai nukritus iki -20 laipsnių C, COP vertė būdavo apie 2. Vadinasi, sunaudojęs 1 kWh elektros energijos, jis pagamins 2 kWh šiluminės energijos. Nors tai perpus pigiau nei šildytis elektra, tačiau tokio siurblio efektyvumas mažas.

Šiandien pažangiausių gamintojų šilumos siurbliuose tokia COP vertė jau praeitis. Beje, buvo pakoreguoti standartai, pagal kuriuos nustatoma COP vertė ir šiuolaikiniai šilumos siurbliai testuojami didesnėje temperatūrų skalėje.

Vartotojams svarbesnis parametras yra metinis siurblio našumo rodiklis. Jis apibūdina per metus pagamintos šilumos energijos ir per tą patį laikotarpį sunaudotos elektros energijos santykį. Šį rodiklį galima vertinti kaip  visos sistemos naudingumo koeficientą.



Išorinis šilumos siurblio oras-vanduo blokas

Išorinio šilumos siurblio bloko pagrindas yra aušinimo sistema. Ją sudaro keturios pagrindinės dalys:

• Garintuvas, į kurį patekusi žemos temperatūros aplinkos šiluma garina darbinį skystį.
• Kompresorius. Jame dujų būsenos darbinė terpė stipriai suspaudžiama ir taip pakeliama jos temperatūra.
• Kondensatorius, kuriame šilumos energija perduodama į šildymo sistemą. Tuo metu darbinė terpė smarkiai atvėsta ir kondensuojasi.
• Išsiplėtimo vožtuvas, kuriuo sumažinamas aukštas sistemos slėgis. Darbinė terpė toliau vėsta, o tada garintuve vėl renkama aplinkos šiluma.

Dėl specifinės šilumos paėmimo-atidavimo technologijos šilumos siurbliuose oras-vanduo susidaro kondensatas, jam nubėgti prie išorinio bloko turi būti paruošta vieta, drenažo sluoksnis. Kondensatui sušalus į ledą, šilumos siurblys dirbdamas atbuline eiga pats jį tirpina.

Šilumos siurblio galia parenkama atsižvelgiant į pastato šilumos nuostolius ir šilumos poreikį. Jei šilumos siurblio sistema ruošia karštą vandenį - ir į karšto vandens poreikį.



Šiuolaikinių oras-vanduo išoriniai siurblių blokai

MITSUBISHI ELECTRIC siūlo naujausios technologijos  PUHZ serijos išorinius šilumos siurblių blokus, kurių COP, priklausomai nuo modelio, yra nuo 4,1 iki 4,46, jis nustatytas esant lauko temperatūra +7 laipsniai C. Pagaminamos šilumos kiekiai bandymų metu matuojami esant +7, +2, -7 ir -15 laipsnių C aplinkos temperatūrai, Daugiausia jos pagaminama, kai lauko temperatūra yra artima -7 laipsniams C. Pas mus kaip tik vidutinė žiemos mėnesių temperatūra yra -5 laipsniai C.

Šilumos siurblio su naujausia Zubadan technologija šildymas garantuojamas lauko temparatūrai esant iki  -28 laipsnių C! Suprantama, tokiose sąlygose COP mažėja, tačiau vis vien šildymas kainuos pigiau nei šildantis vien elektra, o ir tokių žemų temperatūrų mūsų klimate labai retai pasitaiko.

MITSUBISHI ELECTRIC šilumos siurbliai su naujausia Zubadan technologija  veikia iki -28 laipsnių C aplinkoje, ledą atsitirpina automatiškai.



Šie parametrai pasiekti dėl įdiegtos patentuotos Zubadan kompresoriaus technologijos, kurios detalių gamintojai neatskleidžia, bet parametrų pasiekimą garantuoja ir gaminiams suteikia 5-erių metų garantiją.

Kol kas PUHZ serijos šilumos siurbliai su įdiegta Zubadan technologija yra lyderiai rinkoje pagal sezoninius naudingumo rodiklius ir išskiriamą šilumos kiekį prie itin žemų aplinkos temperatūrų. Šios technologijos išorinius šilumos siurblio blokus galima komplektuoti tiek su oras-vanduo, tiek su oras-oras sistemų vidiniais įrenginiais. Galingesni šio tipo įrenginiai tinka ir daugiabučiams. Šilumos siurblių lauko įrenginius rekomenduojama montuoti šalia ventiliacijos šachtų ir taip panaudoti per vėdinimo sistemą išmetamą oro šilumą.

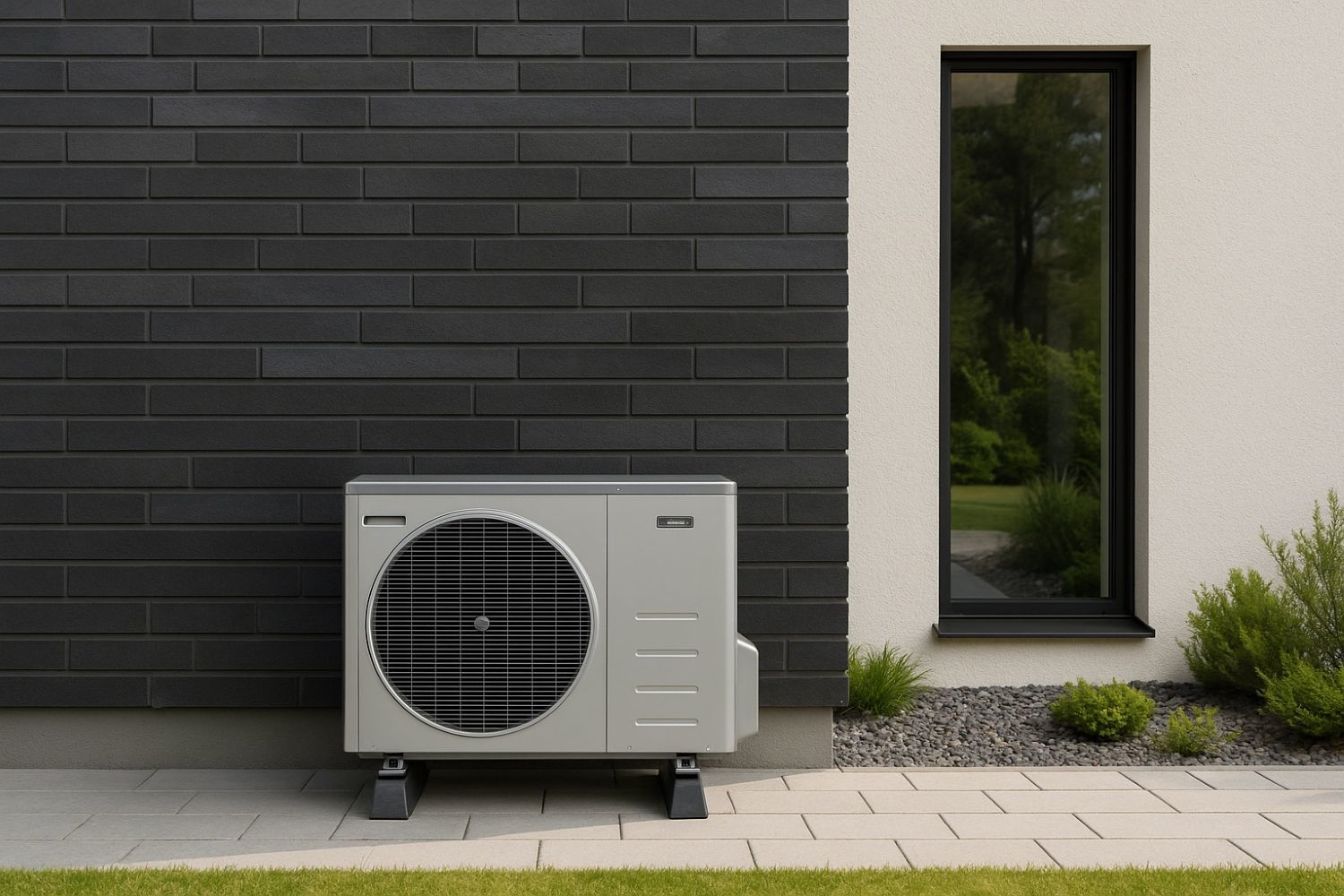

Split (su freonu) tipo Power Inverter Zubadan PUHZ-SHW112 serijos išorinis šilumos siurblio blokas.



MITSUBISHI ELECTRIC šilumos siurbliai oras-vanduo jau pakankamai  efektyvūs, kad nepaisant kokio ploto namas, jame gali būti vieninteliu šilumos šaltiniu. Taip pat oras-vanduo šilumos siurblį nesudėtinga integruoti ir į jau esamą kietojo ar skystojo kuro, dujinę ar kitą šildymo sistemą.

Šilumos siurblių oras-vanduo sistema su akumuliacinėmis talpomis tenkina netgi daugiabučio gyventojų poreikius.



Vidinė šilumos siurblio oras-vanduo dalis



Išorinis šilumos siurblio agregatas jungiamas su vidiniu bloku, o šie gali būti labai įvairūs. Tiesa, kad šilumos nuostoliai būtų kiek įmanoma mažesni, rekomenduojama, kad jungtis su vidiniu bloku būtų kuo trumpesnė. Tiek vidinio, tiek išorinio bloko vietos nesvarbios.

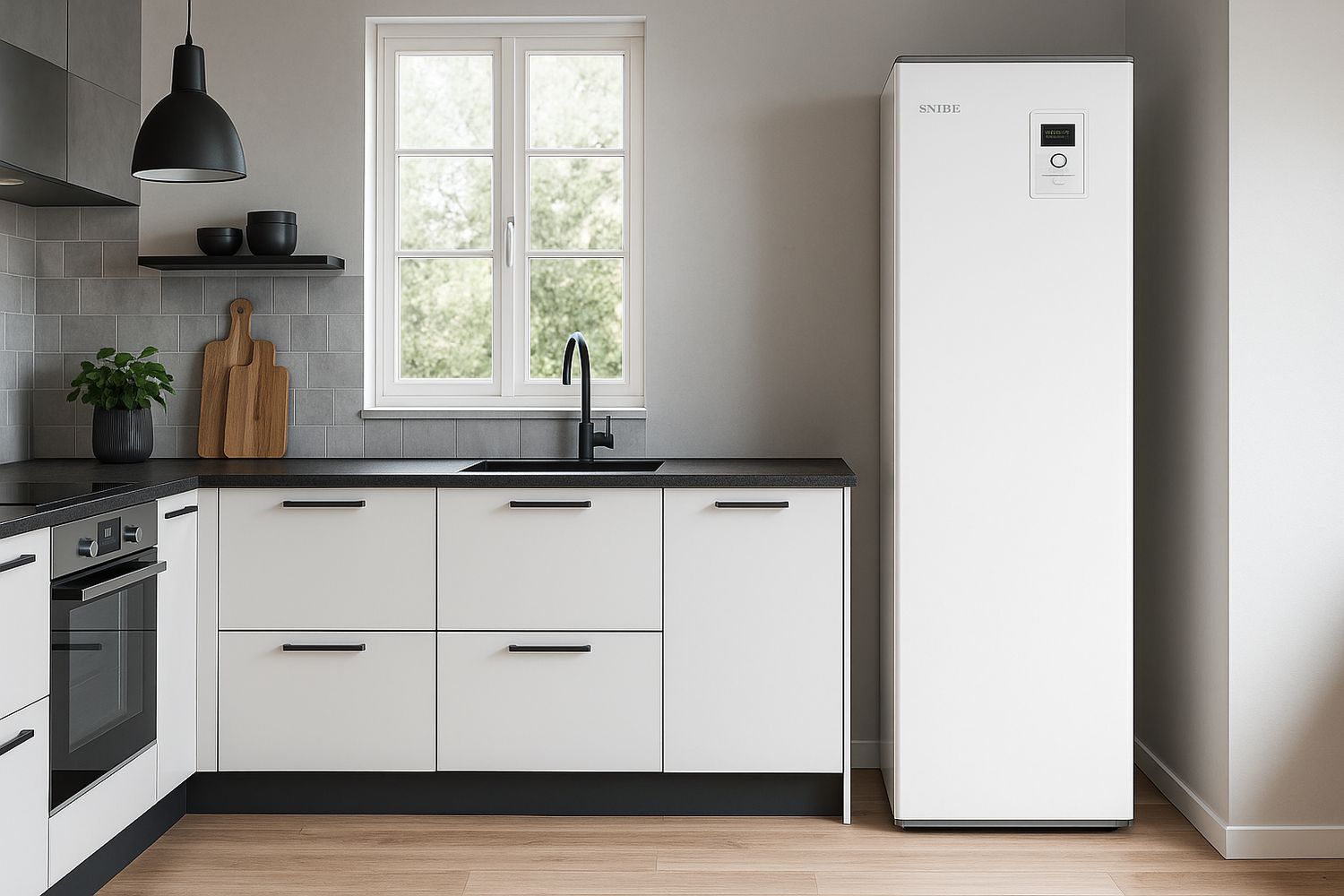

Naujausios technologijos išoriniai šilumos siurbliai ypač efektyvūs juos komplektuojant su unikalios technologijos  Ecodan sistema, kurią sudaro vidinis šilumos siurblio blokas ir integruotas 200 litrų talpos vandens šildytuvas. Ši „viskas viename" įranga primena šaldytuvo tūrį, yra kompaktiška, išvaizdi ir visiškai negadina netgi virtuvės vaizdo. Ją paprasta sumontuoti, be to, valdymo kompiuteryje yra fiksuojama elektros energijos suvartojimo istorija. Taigi namo savininkui bus nesunku stebėti metines elektros sąnaudas ir suskaičiuoti metinį sistemos našumo rodiklį.

Šilumos siurblio oras - vanduo išorinio ir vidinio bloko su integruotu vandens šildytuvu sistema.



Kur slypi Ecodan sistemos su vandens šildytuvu unikalumas?

Sistemoje naudojami du šilumokaičiai: vandens šildytuvui ir šildymo sistemai. Jie abu gali veikti vienu metu: šildyti buitinį vandenį ir šildymo sistemos šilumnešį. Vandens šildytuvas yra sujungtas su išoriniu siurblio bloku, vanduo sušildomas labai greitai, ypač vasarą, kai lauke šilta, bet, pasiekus nustatytą vandens temperatūrą, vandens šildymas nutrūksta, temperatūra tik palaikoma. Tas pats veikimo principas yra ir šildymo sistemoje. Tad visa sistema sureguliuota kuo mažesniam energijos vartojimui. Kaip ir daugelį šiuolaikinių šildymo sistemų ją galima programuoti, valdyti nuotoliniu būdu, nustatyti atostogų režimą.



gamintojų iliustracijos
