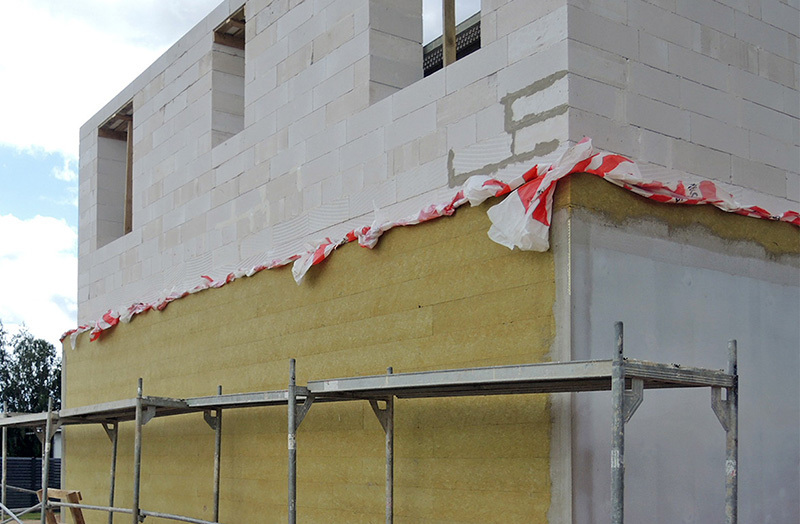

Tinkuojamo fasado įrengimas su akmens vata

Tinkas ant termoizoliacinio sluoksnio yra vienas dažniausiai naudojamų išorinių sienų šiltinimo ir apdailos būdų. Toks fasadas gali būti ilgaamžis, tačiau jo kokybę lemia ne viena pasirinkta medžiaga, o visa sistema, tinkamai paruoštas pagrindas ir tiksliai išlaikyta darbų seka. Daugiausia problemų atsiranda tada, kai tarpusavyje nederantys komponentai pasirenkami atskirai arba sudėtingi fasado mazgai paliekami spręsti jau vykstant darbams.

Tinkuojamo fasado įrengimas

Tinkuojamo fasado sistema

Tinkuojamas nevėdinamas fasadas tarptautinėje praktikoje vadinamas ETICS – išorine sudėtine termoizoliacine sistema su tinko apdaila. Ją sudaro pagrindui pritaikyti klijai, termoizoliacinės plokštės, kai reikia – mechaninio tvirtinimo elementai, armavimo mišinys su stiklo pluošto tinkleliu, gruntas ir dekoratyvinis tinkas. Prie sistemos taip pat priskiriami cokoliniai, kampų, angokraščių, deformacinių siūlių ir vandens nuvedimo profiliai.

Visi sluoksniai veikia kartu, todėl turi būti suderinti pagal sukibimą, mechaninį stiprį, vandens įgertį, vandens garų laidumą, atsparumą temperatūros pokyčiams ir smūgiams. Atsitiktinai sukomplektuoti skirtingų sistemų klijai, armavimo mišinys, tinklelis ir tinkas gali turėti geras savybes atskirai, tačiau tai dar nereiškia, kad jie tinkamai veiks vienoje konstrukcijoje.

ETICS vertinama kaip konkrečių komponentų rinkinys. Sistemos eksploatacinės savybės nurodomos jos techniniuose dokumentuose, o darbai atliekami pagal sistemos tiekėjo parengtus sprendinius. Šiuo metu tokioms sistemoms rengiami Europos techniniai įvertinimai, o jų pagrindu pateikiama eksploatacinių savybių deklaracija ir naudojamas CE ženklinimas.

Prieš pradedant šiltinimą patikrinama sienų būklė. Pagrindas turi būti laikantis apkrovą, švarus, be dulkių, tepalo, atšokusio tinko ir silpnų dažų sluoksnių. Dideli nelygumai neturėtų būti taisomi vien storinant klijų sluoksnį. Silpnas ar labai įgeriantis paviršius paruošiamas sistemoje nurodytu būdu, o kilus abejonių dėl sukibimo atliekami bandymai.

Šiltinamoji medžiaga tinkuojamam fasadui

Tinkuojamuose fasaduose dažniausiai naudojamos fasadams skirtos mineralinės vatos arba polistireninio putplasčio plokštės. Galimos ir kitos termoizoliacinės medžiagos, tačiau jos turi būti numatytos konkrečioje ETICS sistemoje. Vienodos paskirties sistemos su skirtinga izoliacija nėra tapačios: gali skirtis klijai, tvirtinimo elementai, armavimo sluoksnis, leistinas apdailos svoris ir gaisrinės savybės.

Mineralinė vata pasirenkama tada, kai svarbus didelis vandens garų laidumas, garso izoliacija ir nedegumas. Ji nesudaro vėdinimo ir sienos nepriverčia „kvėpuoti“ buitine šio žodžio prasme. Per konstrukciją vyksta vandens garų difuzija, o patalpų drėgmę pirmiausia turi šalinti tinkamai veikianti vėdinimo sistema. Garams laidesnė izoliacija gali sudaryti palankesnes sąlygas konstrukcijoje esančiai statybinei drėgmei pasišalinti, tačiau faktinis džiūvimo greitis priklauso nuo visų sienos sluoksnių, lauko ir vidaus klimato bei darbų metu sukauptos drėgmės.

Fasadams skirta mineralinė vata yra stabili matmenų požiūriu, atspari aukštai temperatūrai ir gali pagerinti sienos garso izoliaciją. Jos gaisrinės savybės ypač aktualios aukštesniems pastatams, evakuacijos keliams, ugniasienėms ir kitoms projekte numatytoms zonoms. Vertinama turi būti ne vien izoliacinės plokštės, bet visos fasado sistemos reakcijos į ugnį klasė.

Polistireninis putplastis yra lengvesnis ir paprastai leidžia ekonomiškiau pasiekti reikiamą šiluminę varžą. Jo rūšis, storis ir gaisriniai sprendiniai parenkami pagal pastato paskirtį, aukštį, konstrukciją bei projektui taikomus reikalavimus. Viename pastate skirtingos izoliacijos gali būti naudojamos atskirose zonose, tačiau jų sandūra turi būti suprojektuota, o abi medžiagos – numatytos atitinkamuose sisteminiuose sprendiniuose.

Šiltinimas akmens vata

Tiksliai suglaustos fasadinės plokštės sudaro vientisą termoizoliacinį sluoksnį. Tarpų negalima užpildyti klijų ar armavimo mišiniu, nes taip susidaro šilumą praleidžiančios siūlės.

Konstrukcijos drėgmė ir sienos džiūvimas

Mūre ir betone po statybos lieka technologinės drėgmės. Kol konstrukcija neišdžiūvusi, jos faktinės šiluminės savybės gali būti prastesnės už projektines. Džiūvimo trukmę lemia sienos medžiaga ir storis, pradinis drėgnis, vidaus temperatūra, vėdinimas, šiltinimo sistemos garinės savybės bei sezonas.

Negalima visiems pastatams pritaikyti vieno teiginio, kad pasirinkus konkrečią izoliaciją siena išdžius nustatytą skaičių kartų greičiau. Tokių bandymų rezultatai galioja tik bandyme naudotai konstrukcijai ir nustatytoms klimato sąlygoms. Projektuojant drėgmei jautrią sieną, jos šiluminė ir drėgminė būklė vertinama skaičiavimais, apimančiais visą konstrukciją.

Betono sluoksnio su skirtinga termoizoliacija džiūvimo laikas

Betono džiūvimo laikas

Skirtingų konstrukcijų džiūvimo bandymų rezultatai negali būti tiesiogiai perkeliami kitokio storio sienoms ar kitoms eksploatavimo sąlygoms. Vertinant grafiką būtina žinoti bandinio sandarą, pradines sąlygas ir taikytą tyrimo metodiką.

Mineralinės vatos plokštės tinkuojamam fasadui

Tinkuojamiems fasadams gaminamos įprastos ir vertikaliai orientuoto plaušo mineralinės vatos plokštės, dar vadinamos lamelėmis. Šie gaminiai skiriasi matmenimis, tempimo stipriu statmenai paviršiui, gniuždymo savybėmis, šilumos laidumu ir tvirtinimo būdu. Bendrosios paskirties minkšta vata tinkuojamam fasadui netinka.

Lamelės dėl vertikalios plaušo krypties gerai prisitaiko prie nežymiai lenktų paviršių ir gali būti klijuojamos visu plotu. Tačiau teiginys, kad bet kurios lamelės visada montuojamos be smeigių, nėra teisingas. Galimybę apsieiti be mechaninio tvirtinimo turi patvirtinti konkrečios sistemos dokumentai ir projektas. Sprendimas priklauso nuo pagrindo stiprio, pastato aukščio, fasado zonos, vėjo apkrovos, izoliacijos storio ir numatytos apdailos.

Didelių matmenų standžios mineralinės vatos plokštės pagreitina didelių plokštumų dengimą, tačiau jomis neturėtų būti taisomi dideli sienos geometrijos trūkumai. Jeigu plokštė dėl nelygaus pagrindo nepakankamai priglunda, po ja gali susidaryti ertmių, o fasado paviršiuje – nelygumų. Pagrindas turi būti išlygintas dar prieš klijuojant izoliaciją.

Plokštės montuojamos horizontaliomis eilėmis, perstumiant vertikaliąsias siūles. Kryžminės keturių kampų sandūros nepaliekamos. Ties langų ir durų kampais plokščių siūlės neturi sutapti su angos kampo tęsiniais: plokštė išpjaunama L forma. Į tarpus tarp mineralinės vatos plokščių dedamos tos pačios medžiagos juostelės, o smulkūs tarpai užtaisomi tik sistemos leidžiamu būdu.

Akmens vatos sluoksnis paruoštas armavimui

Prieš armavimą tikrinamas plokščių sukibimas, siūlės, paviršiaus lygumas, smeigių vietos ir visi angokraščių bei kitų fasado mazgų sutvirtinimai.

Klijavimas ir mechaninis tvirtinimas

Klijų užtepimo būdas pasirenkamas pagal izoliacijos rūšį, pagrindo lygumą ir sistemos instrukciją. Mineralinės vatos paviršius prieš pagrindinį klijų sluoksnį gali būti plonai įtrinamas klijų mišiniu. Kai plokštės klijuojamos visu paviršiumi, klijai šukuojami dantyta mentele. Perimetrinis ir taškinis metodas galimas tik ten, kur jį leidžia sistema ir užtikrinamas reikalaujamas klijų kontakto plotas.

Klijai negali patekti į plokščių šonines siūles. Jie taip pat nenaudojami tarpams užpildyti. Plokštės prispaudžiamos prie sienos ir iš karto sulyginamos, kol klijai dar nepradėjo rištis. Negalima klijuotos plokštės vėliau stipriai judinti ar bandyti jos padėtį taisyti papildomu klijų sluoksniu.

Smeigių tipas, ilgis ir kiekis nustatomi projekte arba sistemos tvirtinimo plane. Pastato kampuose ir aukštesnėse fasado zonose vėjo siurbimo apkrovos yra didesnės, todėl ten gali reikėti tankesnio tvirtinimo. Smeigė turi būti įtvirtinta laikančiame pagrinde, o ne sename tinke ar silpname išlyginamajame sluoksnyje. Renovacijoje tvirtinimo elementų laikomoji geba pagrinde tikrinama bandymais.

Armavimo sluoksnis ir dekoratyvinis tinkas

Armavimo tinklelis įspaudžiamas į šviežią armavimo mišinį ir visiškai juo uždengiamas. Tinklelis neturi gulėti tiesiai ant izoliacijos ar likti matomas armavimo sluoksnio paviršiuje. Gretimos juostos užleidžiamos sistemos nurodytu pločiu. Angų kampuose prieš pagrindinį armavimą dedami įstrižiniai tinklelio lopai, o išoriniai kampai, angokraščiai ir vandens nuvedimo briaunos sustiprinami sisteminiais profiliais.

Dekoratyvinis tinkas dengiamas tik armavimo sluoksniui pakankamai išdžiūvus ir jį nugruntavus. Gruntas, tinko rūšis, faktūra ir spalva parenkami pagal sistemos dokumentus. Labai tamsus paviršius saulėje įkaista labiau, todėl jo naudojimas priklauso ne vien nuo pasirinktos termoizoliacijos. Reikia įvertinti sistemos leidžiamą spalvos šviesumo ar saulės atspindžio rodiklį, fasado orientaciją, armavimo sprendinį ir gamintojo nurodytus apribojimus.

Darbų metu fasadas saugomas nuo tiesioginės saulės, lietaus, stipraus vėjo ir pernelyg žemos ar aukštos temperatūros. Tikslias darbo sąlygas nustato naudojamos sistemos instrukcija. Pastolių apsauginis tinklas sumažina tiesioginį atmosferos poveikį, tačiau nepanaikina būtinybės tikrinti pagrindo, oro ir medžiagų temperatūrą.

Šiltinimo sluoksnio storis

Termoizoliacijos storis nustatomas skaičiuojant visos sienos šilumos perdavimo koeficientą. Atsižvelgiama į laikančiosios sienos medžiagą ir storį, izoliacijos projektinį šilumos laidumo koeficientą, tvirtinimo elementų sudaromus šiluminius tiltelius, darbų kokybės pataisas ir pastatui taikomus energinio naudingumo reikalavimus.

Sena lentelė, kurioje vienas izoliacijos storis tiesiogiai susiejamas su A, A+ ar A++ klase, nėra pakankamas pagrindas sprendimui. Pastato energinio naudingumo klasę lemia ne vien sienos, bet ir stogas, grindys, langai, durys, šiluminiai tilteliai, sandarumas, vėdinimo bei šildymo sistemos. Naujai projektuojamiems pastatams taikomi A++ klasės reikalavimai, tačiau renovuojamo pastato sprendiniai priklauso nuo projekto užduoties ir taikomų programos sąlygų.

Dažniausios tinkuojamo fasado įrengimo klaidos

Fasado trūkinėjimą ir dėmes dažniausiai sukelia ne viena priežastis, o kelių klaidų derinys. Problemos prasideda, kai izoliacija klijuojama ant silpno ar nešvaraus pagrindo, paliekamos kryžminės plokščių siūlės, tarpai užpildomi klijais, netinkamai įrengiami angų kampai arba naudojamos per trumpos smeigės. Defektų atsiranda ir tada, kai tinklelis paliekamas prie pat izoliacijos, neužleidžiamos jo juostos, per anksti dengiamas dekoratyvinis tinkas arba neapsaugotas fasadas džiūsta saulėje, lietuje ir stipriame vėjyje.

Ypatingo dėmesio reikia cokoliui, palangėms, parapetams, balkonų jungtims, stogo kraštui ir visoms vietoms, kur vanduo gali patekti už sistemos. Net gerai įrengta pagrindinė sienos plokštuma nebus ilgaamžė, jeigu vandens nuvedimo ir sandarinimo mazgai padaryti netinkamai. Dėl to šie sprendiniai turi būti parodyti projekte, o jų įrengimas patikrintas prieš uždengiant kitais sluoksniais.

Šiltinimo sistemų komponentai

Tinkuojamiems fasadams įrengti be termoizoliacinio sluoksnio reikalingos ir kitos medžiagos.

Tai klijai ir armavimo mišinys, kurie turi užtikrinti gerą sukibimą su šiltinamų sienų paviršiumi ir izoliacinėmis plokštėmis. Armavimo mišinys turi būti atsparus gniuždymui ir „kvėpuojantis".  Klijų kiekį ir jų tepimo būdą kiekvienu atveju, priklausomai nuo sienos nelygumo, nurodo sistemos tiekėjas. Paprastai klijai turi dengti ne mažiau  40 proc. plokštės ploto.

Stiklo audinio tinklelis turi būti atsparus šarmams.

Tvirtinimo elementai (smeigės, kaiščiai, profiliai ir kt.)  turi būti atsparūs korozijai. Naudojamų tvirtinimo elementų tipas ir skaičius priklauso nuo pasirinktos sistemos, šiltinamos sienos tvirtumo, plokščių storio, vėjo krūvio bei pastato aukščio, o reikalingas kiekis nustatomas skaičiavimais.

Gruntas. Šiltinimo sistemoms svarbu, kad būtų  gerai paruoštas pagrindas. Renovuojamo pastato paviršius turi būti tvirtas, švarus, sausas ir nugruntuotas giluminiu gruntu. Būtina gruntuoti ir armavimo sluoksnį. Pastaruoju atveju, jei naudojamas dažytas tinkas, gruntas taip pat spalvinamas.

Tinkuojamų fasadų drėgminei būsenai, tiek statybos metu, tiek tam, kad jie kuo greičiau išdžiūtų po lietaus, labai svarbūs yra tinko sluoksnio atsparumas vandeniui ir garų pralaidumas.

Akmens vata apšiltintų sienų tinkas

Pastatų statybos ir eksploatavimo metu į konstrukciją petekusi drėgmė per akmens vatos sluoksnį migruoja į išorę. Todėl akmens vata apšiltintoms sienoms geriausia rinktis tinkus, turinčius geriausius vandens garų laidumo rodiklius (sd). Juk akmens vatą paprastai pasirenkama dėl  sienų "kvėpavimo", gero mikroklimato viduje, todėl drėgmė turi turėti galimybę migruoti ir per tinko sluoksnį. Geriausius vandens laidumo rodiklius turi silikoniniai, hibridiniai, vadinamieji Nano tinkai, taip pat silikatiniai ir mineraliniai. Mažiausias garų laidumas - akrilinio, o  didžiausias - silikoninio, silikatinio tinko.

Jei drėgmė negalės išgaruoti iš izoliacinės medžiagos, dekoratyvinis sluoksnis gali išsisluoksniuoti arba pradėti irti.

Tinkuoto fasado spalva

Nors siūlomi net keli tūkstančiai tinko atspalvių, specialistai pataria rinktis mažiau intensyvias tinkuotų fasadų spalvas. Tamsios spalvos geriau absorbuoja šilumą, labiau įkaista šiltinimo medžiaga, padidėja deformacijų rizika.

Kadangi akmens vata nereaguoja į karštį, apšiltinimas šia medžiaga palankesnis tuo, kad termoizoliacinis sluoksnis įkaista mažiau, todėl galimas didesnis tamsesnių spalvų ir jų intensyvumo pasirinkimas.

Dar viena svarbi tinkuojamo fasado detalė, jog, naudojant apdailai labai tamsias spalvas, reikia parinkti specialius elastingus armavimo mišinius derančius su tamsiomis spalvomis. Apie tai dažniausiai pamirštama.

Papildomos šiltinimo sistemos detalės - cokolio ir sandarinimo profiliai, sandarinimo juostelė, apsauginiai kampai, naudojamos ne vien dėl mechaninio atsparumo, estetinio vaizdo. Jos tarnauja ir kaip apsauga nuo atmosferos poveikio.

Geros oro sąlygos - svarbus veiksnys montuojant apšiltinimą ir tinkuojant sienas. Tam, kad sluoksniai gerai sukibtų su pagrindu, tinko paviršiuje neatsirastų įtrūkimų, pavyktų suformuoti norimą tinko tekstūrą, palankiausios oro sąlygos darbams vykdyti - kai įmanomas tolygus „šlapių" medžiagų (mišinių) džiūvimas. Nepatariama vykdyti darbų, kai lauke didelė drėgmė, vėjas, prognozuojami krituliai, ar šviečiant tiesioginiams saulės spinduliams. Lauke turi būti ne šalčiau kaip +5C, nors kai kurie sistemų tiekėjai nurodo, kad galima dirbti esant minusinei temperatūrai. Tačiau tuomet tenka pūsti šiltą orą, tokiu atveju džiūvimas gali būti netolygus.

Tinkuojamo fasado įrengimo klaidos

• Šilumos izoliacijos plokštės prie sienos nepriglunda visu paviršiumi, tarp jų paliekami plyšiai;

• Neteisingai suklijuojamos plokštės fasado kampuose, jos turi būti klijuojamos taip, kaip kampuose rišamos plytos.

• Klijuojant plokštes palei angas (duris, langus), ties angos kampu neklijuojama vientisa izoliacinė plokštė su išpjautu kampu;

• Klijų patenka į plokščių sandūras. Tarp plokščių susidarę plyšiai neužtaisomi šilumos izoliacijos atraižomis arba pleištais;

• Formuojant armuotą sluoksnį ant izoliacinės medžiagos, tinklelio kraštai per mažai užleidžiami vienas ant kito, užleidimo plotis turi būti 10 cm.

• Tvirtinant smeigėmis, jos per giliai arba per sekliai įleidžiamos į apšiltinimo sluoksnį. Toje vietoje klijų sluoksnis bus nelygus, laikui bėgant gali išryškėti dėmės.

• Tiek akmens vatos, tiek kitų medžiagų termoizoliacijos negalima be apdailos arba neuždengtos palikti ilgą laiką. Dėl atmosferos poveikio „pasensta" tinkuojamas paviršius ir gerai nesukimba su tinko skiediniu.

Tik sisteminės medžiagos ir kokybiškas darbas garantuos, kad fasadas bus ilgaamžis ir ilgai džiugins savininkus bei kaimynus, puoš aplinką.

Sergejaus Jeriomenko nuotraukos
